Phoenix Contact CATAN C1 EN 1371432 Ovládanie 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (1 134,15 € / kus)
1 465,83 €
-23 %
1 134,15 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Technické parametre
- Produktová skupina: Catan
- Typ pripojenia: USB 2.0 Full speed, zásuvka typu C
- Prierez flexibilného vodiča: 0,5 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm² (pripojenie vodiča s otvorenou svorkou); 0,34 mm² ... 1,5 mm² (zásuvné pripojenie)
- Prierez vodiča AWG: 24 ... 16
- Šírka: 89,7 mm
- výška 68 mm
- Modulová jednotka: 6 TE (kryt montážnej lišty podľa DIN 43871)
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -5 °C ... 50 °C (do 3000 m nad morom)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu (podľa DIN EN 60715)
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 10 mm
- Montážna poloha: horizontálna; Alternatívne montážne polohy sú možné, ale môžu viesť k zníženiu tepelného výkonu.
- Dĺžka: 107,6 mm
- Prenosová rýchlosť: max. 12 Mbit/s
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm²
- Materiál: Polykarbonát (puzdro)
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2 (používa sa ako pripojenie pre ovládací panel Catan a periférie, USB1 sa dá použiť aj ako ethernetový adaptér USB)
- RS-485: RS-485
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Miesto použitia: Použitie v interiéri
- Prevádzkový režim: Sink a Source
- Ethernet: Ethernet
- Dĺžka prenosu: max. 350 m (medzi dvoma účastníkmi)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technológia pripojenia: 2-vodičová
- Menovitý prierez: 1,5 mm²
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Menovité výstupné napätie: 24 V DC
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Ochranné obvody: Ochrana proti skratu; Ochrana proti preťaženiu; Ochrana proti nesprávnemu zapojeniu jednosmerného napätia (max. 30 V)
- Dodávka: Dodávka
- Odolnosť voči vibráciám podľa EN 60068-2-6/IEC 60068-2-6: : 5g
- Náraz podľa EN 60068-2-27/IEC 60068-2-27: 30 g
- Trvalý náraz podľa EN 60068-2-27/IEC 60068-2-27: 10 g
- Tlak vzduchu (skladovanie/preprava): 58 kPa ... 106 kPa (do 4500 m nad morom)
- Typická spotreba prúdu: 350 mA (bez externej záťaže); 400 mA (s displejom)
- Maximálny odber prúdu: max. 3,6 A
- Poznámka k typu pripojenia: Jednopárový Ethernet (SPE) 10BASE-T1L, tienený
- Vstupný prúd: 1 mA
- Vstupná frekvencia: max. 20 Hz (signál je odrušený)
- Výstupný prúd: max. 500 mA
- Špeciálne vlastnosti: Vývojový proces certifikovaný podľa normy IEC 62443-4-1
- Funkčnosť: Funkčnosť
- Počet východov: 4
- Označenie vstupu: Vstupy merača
- Označenie výstupu: Digitálne výstupy
- Vstupný signálový prúd: 0 mA ... 20 mA; 4 mA ... 20 mA
- Popis vstupu: Otvorený/zatvorený kontakt
- Vstupné signálové napätie: 0 V ... 10 V
- Výstupné signálové napätie: 0 V ... 10 V
- USB: USB
- Rozsah vstupného napätia signálu "0": -3 V DC ... 5 V DC (Otvorený vstup vždy poskytuje signál 0.)
- Rozsah vstupného napätia signálu "1": 11 V DC ... 30 V DC
- Farba (horná časť krytu): svetlosivá (RAL 7035)
- Farba (spodná časť krytu): sivá (RAL 7042)
- Vstupný odpor napäťového vstupu:> 5 MΩ
- Rozlíšenie (prúd): 0,01 mA
- Rozlíšenie (napätie): 1 mV
- Prípustná dĺžka kábla: max. 30 m (pre zhodu s požiadavkami CE a smernicou EMC)
- Hodiny reálneho času: integrované (kapacitne vyrovnávacie)
- Systémové požiadavky: Systémové požiadavky
- Podporované programovacie jazyky: Niagara Framework®
- Menovité vstupné napätie UIN: 24 V DC
- Miesto inštalácie: Podružný rozvádzač; rozvádzacia skrinka
- Menovitý odporový zaťažovací výkon: 12 W (48 Ω)
- Odolnosť voči spätnému namáhaniu pri krátkych impulzoch: odolnosť voči spätnému namáhaniu
- Relatívna tolerancia: max. 1 % (pre rezistory)> 200 Ω)
- Absolútna tolerancia: max. 0,5 K (odpor vedenia max. 2 Ω (30 m medený kábel s d = 0,8 mm))
- Výstupný prúd vo vypnutom stave: max. 1,4 mA
- Správanie pri preťažení: Automatický reštart
- Rozlíšenie: 1 impulz
- Retentívne úložisko dát: 5 GB (eMMC); 512 kByte (MRAM, dodatočná pamäť)
- RAM: 1024 MB (LPDDR4 RAM)
- Inžiniersky nástroj: Emalytics
- Napájacie napätie (jednosmerné): 24 V jednosmerné
- Zhoda s EMC: Testovanie imunity podľa EN IEC 63044-5-2 Prechodové prepätie (surge) Kritérium B; Testovanie imunity podľa EN IEC 63044-5-2 Rýchle prechodové javy (burst) Kritérium A, ±500 V, Kritérium B, ±1000 V; Testovanie imunity podľa EN IEC 63044-5-2 Elektromagnetické polia Kritérium A, intenzita poľa: 10 V/m; Testovanie imunity podľa EN IEC 63044-5-2 Elektrostatický výboj (ESD) Kritérium A, ±4 kV kontaktný výboj, ±8 kV vzdušný výboj; Testovanie imunity podľa EN IEC 63044-5-2 Vedené rušenie Kritérium A, skúšobné napätie 10 V; Testovanie emisií podľa EN IEC 63044-5-2 Trieda B
- Rozmery bez pripojeného displeja: Rozmery bez pripojeného displeja
- Rozmery s pripojeným displejom: Rozmery s pripojeným displejom
- Rozširujúca zbernica (prepojovacia zbernica): Rozširujúca zbernica (prepojovacia zbernica)
- Analógový: Univerzálny vstup: Analógový: Univerzálny vstup
- Absolútna tolerancia (mA): max. 0,05 mA (Meranie vyžaduje externý paralelný rezistor 68 Ω.)
- Tolerancia, absolútna (V): max. 25 mV
- Použiteľný typ snímača (RTD): Ni 1000; LG-Ni 1000
- Teplotný rozsah: -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
- Rozlíšenie teploty: 0,1 K
- Použiteľný typ snímača (TC): NTC 10k; NTC 20k; NTC 10k Pre
- Rozsah odporu: 0 Ω ... 180 kΩ
- Rozlíšenie (odpor): 0,1 Ω
- Digitálny: Univerzálny vstup: Digitálny: Univerzálny vstup
- Poznámka k vstupu: Každý univerzálny výstup môžete nakonfigurovať ako digitálny vstup. Pozri tabuľku „Funkcia „Digitálny vstup““.
- Rozsah vstupného odporu:> 15 kΩ
- Počítadlo: Univerzálny vstup: Počítadlo: Univerzálny vstup
- Testovacie napätie: Rozširujúca zbernica / logika: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Logika / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Modul dôveryhodnej platformy: TPM 2.0
- Testovacie napätie: LAN / Logika: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: TP / Logika: 500 V AC, 50 Hz, 1 min
- Testovacie napätie: RS-485 / Logika: 500 V AC, 50 Hz, 1 min
- Prúdová zaťažiteľnosť (pripojovací body): 13,5 A
- Prúdová zaťažiteľnosť (vedenie medzi svorkami): 4 A
- Digitálny: Digitálny vstup (DOI): Digitálny: Digitálny vstup (DOI)
- Digitálny: Univerzálny výstup: Digitálny: Univerzálny výstup
- Počítadlo: Digitálny vstup (DOI): Počítadlo: Digitálny vstup (DOI)
- Analógový: Univerzálny výstup: Analógový: Univerzálny výstup
- Výstupný prúd (na kanál): max. 10 mA
- Digitálny: Digitálny výstup (DOI): Digitálny: Digitálny výstup (DOI)
- Poznámka týkajúca sa výstupu: Technické špecifikácie sú identické so špecifikáciami digitálnych výstupov s funkciou „Digitálny vstup“ (DOI).
- Správanie počas výpadku napájania: Výstup bez oneskorenia sleduje napájanie.
- Pripojenia 1 ... 2 (pripojenie zbernice TP): Pripojenia 1 ... 2 (pripojenie zbernice TP)
- Pripojenia 3 ... 62 (Napájanie, Link bus, I/O): Pripojenia 3 ... 62 (Napájanie, prepojovacia zbernica, I/O)
- Zbernica pre automatizáciu miestností: Zbernica pre automatizáciu miestností
- Kategória výrobku
Ovládanie
- Rozhranie
USB-C
RJ45
- Počet výstupov (max.)
4
- Prevádzkové napätie
24 V/DC
- V
60.7 mm
- Dĺžka
107.6 mm
- Šírka
89.7 mm
IP20
- Rozmer.
(d x š x v) 107.6 x 89.7 x 60.7 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1371432
- Typ
CATAN C1 EN
- Spôsob montáže
montážne lišty
- Hĺbka
60.7 mm
107.6 mm
91 mm
60.7 mm
0
4
0
0
DC
5242880 kByte
3
0
0
2
2
0
0
NIE
None
None
ÁNO
NIE
NIE
0
0
NIE
NIE
NIE
NIE
None
None
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583185 Phoenix Contact CATAN C1 EN 1371432 Ovládanie 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583185 Phoenix Contact CATAN C1 EN 1371432 Ovládanie 24 V/DC
Popis

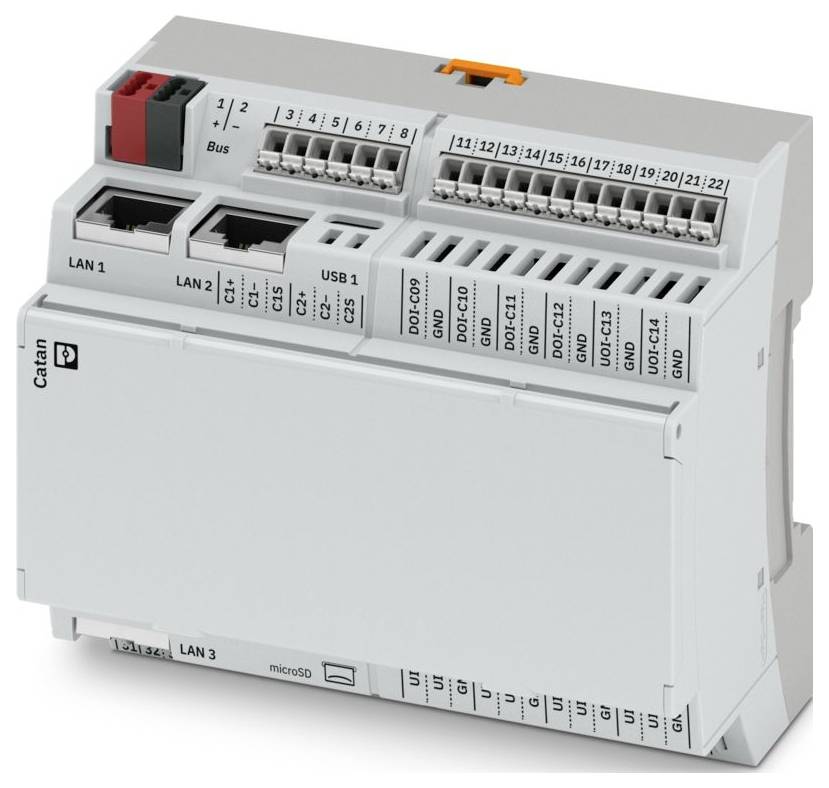

Riadiaci systém pre automatizáciu budov. 14 konfigurovateľných vstupov a výstupov. Rozhrania: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP pre automatizáciu miestností, 2 x SPE pre rozširujúce moduly Catan. Lokálna prioritná prevádzka cez ovládací panel Catan.
