Name: Phoenix Contact DC/AC invertor QUINT4-INV/24DC/1AC/600VA/USB, 600 VA, 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

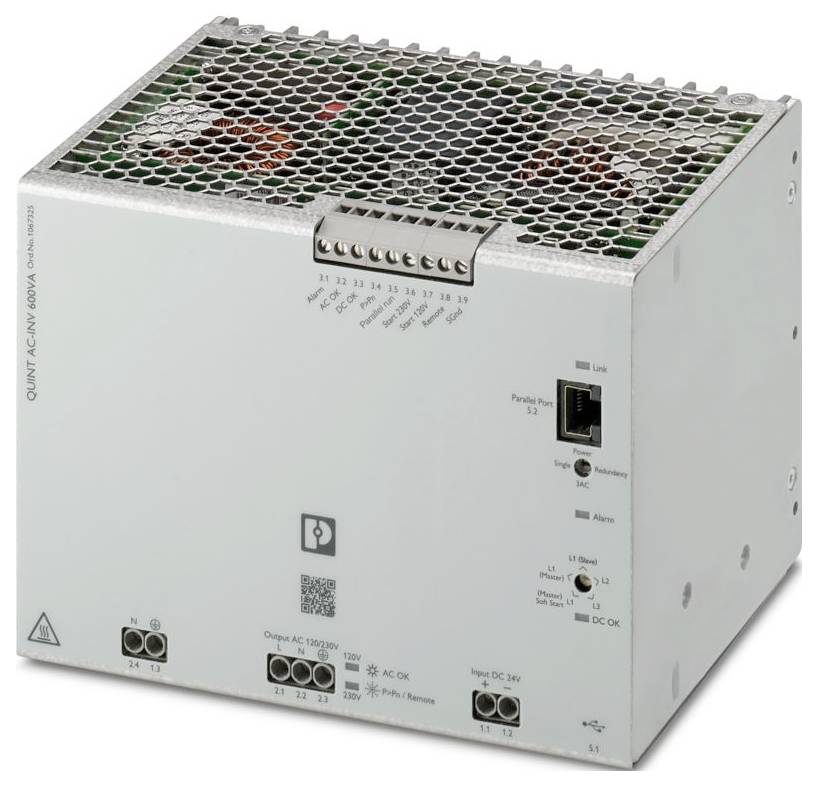

Phoenix Contact DC/AC invertor QUINT4-INV/24DC/1AC/600VA/USB, 600 VA, 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (1 075,00 € / kus)

1 075,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: QUINT INVERTER
Typ pripojenia: RJ45
Uťahovací moment: 0,5 Nm ... 0,6 Nm
Šírka: 180 mm
výška 130 mm
Hĺbka: 125 mm
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 60 °C (> 50 °C: 2,5 % / K)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-4-8
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: Kategória prepätia
Stupeň znečistenia: 2
Vibrácie (prevádzka): 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6)
Dĺžka odizolovania: 8 mm
Frekvenčný rozsah: 0,15 MHz ... 80 MHz
Označenie: UL/C-UL Listed UL 61010-2-201
Trieda ochrany: I
Výstupné napätie: 24 V
Počet rozhraní: 1
Frekvencia: 50 Hz; 60 Hz
Spotreba prúdu: typicky 23 A; max. 28 A
Účinnosť:> 86 % (120 V striedavého prúdu);> 87 % (230 V striedavého prúdu)
Menovitý výstupný prúd (IN): 5 A (120 V AC); 2,6 A (230 V AC)
Možnosť sériového zapojenia: nie
Maximálna strata výkonu pri voľnobehu: typicky 21 W (120 V AC); typicky 21 W (230 V AC)
Maximálna strata výkonu pri menovitom zaťažení: typicky 72 W (120 V AC); typicky 66 W (230 V AC)
Možnosť paralelného pripojenia: áno; max. 3
Vstup: ± 1 kV (symetrický); ± 2 kV (asymetrický)
Pozícia: 3.x
Pripojenie vodiča: Pripojenie vodiča
pevný: 0,2 mm² ... 1,5 mm²
Flexibilný: 0,2 mm² ... 1,5 mm²
Flexibilný vodič s dutinkou, bez plastovej objímky: 0,2 mm² ... 1,5 mm²
Flexibilný s koncovkou vodiča a plastovou objímkou: 0,2 mm² ... 1,5 mm²
pevný (AWG): 30 ... 12
Výstup: ± 2 kV (symetrický); ± 4 kV (asymetrický)
Signál: 30 A/m
Označenie pripojenia: 3,9
Funkcia: Signálna zem
Signálna zem SGnd: Signálna zem SGnd
Referenčný potenciál: pre signálové vstupy a signálové výstupy
Počet fáz: 1
MTBF (IEC 61709, SN 29500): 532525 h (40 °C)
Rozmery článku: Rozmery článku
Montážny rozmer: Montážny rozmer
Materiál puzdra: Kov
Prevádzková nadmorská výška: ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
Maximálna povolená vlhkosť (prevádzka): ≤ 95 %
Náraz: 20 g na priestorový smer (EN 60068-2-27)
UL: UL
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
Statický výboj: Statický výboj
Kontaktný výboj: ± 6 kV
Výboj vzduchu: ± 8 kV
Poznámka: Kritérium A (B pre USB)
Elektromagnetické RF pole: Elektromagnetické RF pole
Intenzita testovacieho poľa: 10 V/m
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Prepäťová energia: Prepäťová energia
Vedené rušenie: Vedené rušenie
Magnetické pole s energeticky závislou frekvenciou: Magnetické pole s energeticky závislou frekvenciou
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
Účinník (cos phi): 0,8
Zníženie výkonu: 50 °C ... 60 °C (2,5 %/K)
Crest faktor: 2,8
Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
Montážna vzdialenosť hore/dole: 50 mm / 50 mm
Zdanlivý výkon: 600 VA
Vstupné napätie: 24 V DC
Rušivé vyžarovanie: Rušivé vyžarovanie podľa normy EN 61000-6-4
Odolnosť voči rušeniu: Odolnosť voči rušeniu podľa normy EN 61000-6-2
Trvalý zaťažovací prúd: ≤ 20 mA
Pomenovanie a signalizácia: Paralelný chod
Rozhranie: Paralelný port
Zamykací mechanizmus: Zaisťovací hák
Fyzika prenosu: USB 2.0
Výstup jednosmerného signálu je v poriadku: Výstup jednosmerného signálu je v poriadku
Typ signalizácie: Červená LED dióda
EN 61010-2-201: II
Celkový disperzný faktor (THD):< 3 % (lineárne zaťaženie);< 8 % (nelineárne zaťaženie)
Typ skrutky: Drážkovaná L
Rozsah vstupného napätia DC: 20 V DC ... 30 V DC
Potenciálne oddelenie: áno
Maximálna dĺžka kábla: 3 m
Tvar výstupného napätia: čistá sínusová vlna
Menovitá výstupná frekvencia: 60 Hz 50 Hz ±0,5 %
Výstupný výkon: 480 W
Preťažiteľnosť siete: 105 % (nepretržite); 120 % ... 150 % (20 s / 5 s, potom vypnutie)
Elektronické obmedzenie prúdu:> 2,5 x VSTUP (> 200 ms)
Vlastnosti: uzamykateľné
Spustenie vstupného signálu: Spustenie vstupného signálu
Nízky signál: Pripojenie k SGnd s< 2,7 kΩ
Vysoký signál: Otvorený (> 35 kΩ medzi diaľkovým ovládaním a signálom SGnd)
Vstup diaľkového signálu: Vstup diaľkového signálu
Výstupný signál striedavého prúdu je v poriadku: Výstupný signál striedavého prúdu je v poriadku
Spínací výstup: Tranzistorový výstup, aktívny
LED indikátor stavu: červený
Výstup alarmového signálu: Výstup alarmového signálu
Výstupný signál P> PN: Výstupný signál P> Popoludní
Paralelný priebeh výstupného signálu: Paralelný priebeh výstupného signálu

Vstupné napätie: 20 – 30 V/DC

Kategória výrobku: DC/AC invertor

Typ výstupného signálu: čistý sínusový

Výstupné napätie (min.): 120 V/AC
230 V/AC
24 V

: 600 VA

Vstupné napätie (offset): 24 V/DC

Výstupná frekvencia: 60 Hz, 50 Hz

Vstupný prúd (max.): 28 A

Hmotnosť: 2.525 kg

Šírka: 180 mm

V: 130 mm

Hĺbka: 125 mm

Typ: QUINT4-INV/24DC/1AC/600VA/USB

: IP20

UKCA: áno
