Name: Phoenix Contact ECM-UC-100A-MRTU Strommessumformer
Brand: Phoenix Contact
SKU: 3566016
Availability: SoldOut

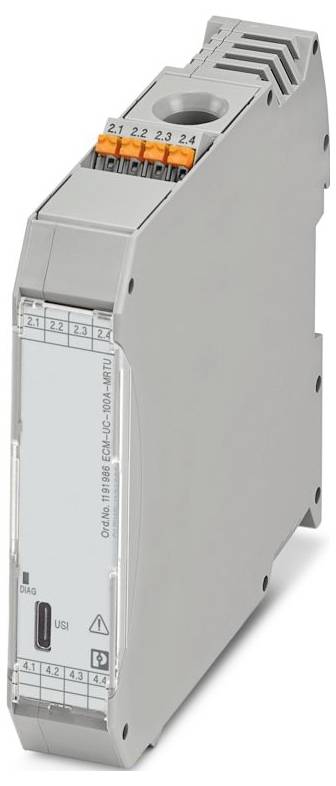

Phoenix Contact ECM-UC-100A-MRTU Strommessumformer-0

Ilustračný obrázok

Rozmer.

(d x š) 113.8 mm x 22.6 mm

Typ

ECM-UC-100A-MRTU

Pripojenie

Push-in pripojenie pružinovou svorkou

Pripojenie

RS-485

Šírka

22.6 mm

Datasheety: (PDF)

Nie je k dispozícii

Celkom (635,00 € / kus)

635,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Anschlussart: RS-485
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 25 mm²
Leiterquerschnitt AWG: 3
Breite: 22,6 mm
výška 106,7 mm
Tiefe: 113,8 mm
Farbe: grau (RAL 7042)
Brennbarkeitsklasse nach UL 94: V0 (Gehäuse)
Material Gehäuse: PA 6.6-FR
Umgebungsbedingungen: Umgebungsbedingungen
Ochranný druh IP20
Umgebungstemperatur (Betrieb): -40 °C ... 60 °C;-40 °F ... 140 °F
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m
Normen/Bestimmungen: IEC 61010-1
Hinweis: Registerinhalte, siehe Registertabelle
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III (300 V)
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
Kennzeichnung: Ind. Cont. Eq. E238705-E196811
UL, USA / Kanada: UL, USA / Kanada
Durchmesser: 11 mm
Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC
CE: CE
Artikelabmessungen: Artikelabmessungen
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Störabstrahlung: Störabstrahlung
Störfestigkeit: EN 61000-6-2
Eingangsstrombereich: 0 A AC ... 100 A AC;-100 A DC ... 100 A DC
Benennung: Schnittstellenkonfiguration Modbus/RTU
Tiefe (Gerätetiefe (Tragschienenmontage)): 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Versorgung: Versorgung
Isolierung: Sichere Trennung nach IEC/EN 61010-1
Bemessungsisolationsspannung: 300 V AC (gegen Erde)
Prüfspannung: 2 kV AC (50 Hz, 60 s)
Versorgungsnennspannung: 24 V DC
Überstrombelastbarkeit: 2 x IN (dauernd), abhängig vom durchgesteckten Leiter
Temperaturkoeffizient maximal: < 0,03 %/K
Übertragungsrate: 19200 Baud
Sprungantwort (10-90%): 200 ms (AC/DC);20 ms (DC)
Übertragungsfehler maximal: 0,5 % (vom Bereichsnennwert unter Nennbedingungen)
Leistungsaufnahme: ≤ 1,8 W (30 V DC)
Frequenzmessbereich: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz
Messbereich: 0 A AC/DC ... 50 A AC/DC;0 A AC/DC ... 100 A AC/DC
Messen: Messen
Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
Versorgungsnennspannungsbereich: 12 V DC ... 24 V DC -20 % ... +25 %
Galvanische Trennung IEC 61010-2-030: Galvanische Trennung IEC 61010-2-030
Messkategorie: III (300 V)
Galvanische Trennung Eingang/Versorgung: Galvanische Trennung Eingang/Versorgung
Einstellbereich Eingangsstrom minimal: 0 A AC/DC ... 9,4 A AC/DC;0 A AC/DC ... 18,8 A AC/DC
Einstellbereich Eingangsstrom maximal: 0 A AC/DC ... 62,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 125 A AC/DC (DIN/EN 61010-1);-125 A DC ... 125 A DC (DIN/EN 61010-1)
Stoßstrombelastbarkeit: 20 x IN (1 s), abhängig vom durchgesteckten Leiter
Kurvenform: Gleich-, Wechsel- oder verzerrte Ströme
Rundleiter: Rundleiter
WBM: WBM
IP-Adresse: 192.168.128.1
Modbus RTU: Modbus RTU
Adresseinstellung: Standardadresse Modbus: 1
Parität: even
Stoppbit: 1
Datenbits: 8

Rozmer.: (d x š) 113.8 mm x 22.6 mm

Typ: ECM-UC-100A-MRTU

Pripojenie: Push-in pripojenie pružinovou svorkou

Pripojenie: RS-485

Šírka: 22.6 mm

Dĺžka: 113.8 mm

Napájacie napätie: 24 V/DC

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Prierez pevný (min.): 0.2 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3566016 Phoenix Contact ECM-UC-100A-MRTU Strommessumformer

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3566016 Phoenix Contact ECM-UC-100A-MRTU Strommessumformer

Popis

Strommessumformer zur Messung von AC, DC und verzerrten Strömen. Konfiguration über USB-C-Schnittstelle via Webserver (ohne 24 V DC). Strommessbereiche: 0 A ... 125 A. Schnittstellenkonfiguration Modbus/RTU (RS-485), Standardkonfiguration, Push-in-Anschluss
