Name: Phoenix Contact ECM-UC-10A-MTCP Vysielač prúdu
Brand: Phoenix Contact
SKU: 3566003
Availability: SoldOut

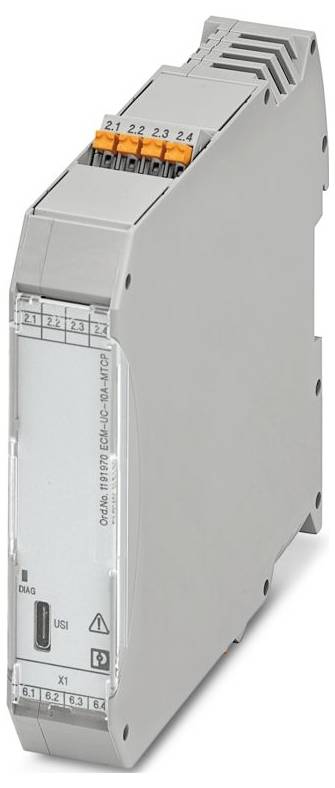

Phoenix Contact ECM-UC-10A-MTCP Vysielač prúdu-0

Ilustračný obrázok

Rozmer.

(d x š) 113.8 mm x 22.6 mm

Typ

ECM-UC-10A-MTCP

Pripojenie

Push-in pripojenie pružinovou svorkou

Pripojenie

RJ45

Šírka

22.6 mm

Datasheety: (PDF)

Nie je k dispozícii

Celkom (485,00 € / kus)

485,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ pripojenia: RJ45
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 13
Šírka: 22,6 mm
výška 106,7 mm
Hĺbka: 113,8 mm
Farba: sivá (RAL 7042)
Trieda horľavosti podľa UL 94: V0 (kryt)
Materiál puzdra: PA 6.6-FR
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 60 °C; -40 °F ... 140 °F
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 4000 m
Normy/predpisy: IEC 61010-1
Poznámka: Obsah registra nájdete v tabuľke registrov.
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III (300 V)
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzková): ≤ 95 % (bez kondenzácie)
Dĺžka odizolovania: 10 mm
Montážna poloha: vertikálna alebo horizontálna
Označovanie: Ind. Pokračovanie Rovnica E238705-E196811
UL, USA / Kanada: UL, USA / Kanada
Rozsah napájacieho napätia: 9,6 V DC ... 30 V DC
CE: CE
Rozmery článku: Rozmery článku
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Interferenčné žiarenie: Interferenčné žiarenie
Odolnosť: EN 61000-6-2
Rozsah vstupného prúdu: 0 A AC ... 10 A striedavý prúd; -10 A jednosmerný prúd ... 10 A jednosmerného prúdu
Názov: Konfigurácia rozhrania Modbus/TCP
Hĺbka (hĺbka zariadenia (montážna lišta)): 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Dodávka: Dodávka
Izolácia: Bezpečné oddelenie podľa IEC/EN 61010-1
Menovité izolačné napätie: 300 V AC (proti zemi)
Skúšobné napätie: 2 kV AC (50 Hz, 60 s)
Menovité napájacie napätie: 24 V DC
Nadprúdová zaťažiteľnosť: 2 x IN
Maximálny teplotný koeficient:< 0,03 %/K
Kroková odozva (10-90%): 200 ms (AC/DC); 20 ms (DC)
Maximálna chyba prenosu: 0,5 % (z nominálnej hodnoty rozsahu za nominálnych podmienok)
Spotreba energie: ≤ 2,3 W (30 V DC)
Rozsah merania frekvencie: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Merací rozsah: 0 A AC/DC ... 0,1 A AC/DC; 0 A AC/DC ... 1 A AC/DC; 0 A AC/DC ... 5 A AC/DC; 0 A AC/DC ... 10 A striedavého/jednosmerného prúdu
Veľtrhy: Veľtrhy
Galvanické oddelenie výstupu/napájania: Galvanické oddelenie výstupu/napájania
Galvanické oddelenie vstupu/výstupu: Galvanické oddelenie vstupu/výstupu
Menovitý rozsah napájacieho napätia: 12 V DC ... 24 V jednosmerného prúdu -20 % ... +25 %
Galvanické oddelenie IEC 61010-2-030: Galvanické oddelenie IEC 61010-2-030
Kategória merania: III (300 V)
Galvanické oddelenie vstupu/napájania: Galvanické oddelenie vstupu/napájania
Minimálny rozsah nastavenia vstupného prúdu: 0 A AC/DC ... 100 mA AC/DC
Rozsah nastavenia maximálneho vstupného prúdu: 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC... 10 A AC/DC (UL 61010-1); -12,5 A DC... 12,5 A DC (DIN/EN 61010-1);-10 A DC... 10 A jednosmerný prúd (UL 61010-1)
Zaťažiteľnosť rázovým prúdom: 10 x IN
Tvar krivky: Jednosmerné, striedavé alebo skreslené prúdy
WBM: WBM
IP adresa: 192.168.1.2;255.255.255.0 (podsieť)
Modbus TCP: Modbus TCP

Rozmer.: (d x š) 113.8 mm x 22.6 mm

Typ: ECM-UC-10A-MTCP

Pripojenie: Push-in pripojenie pružinovou svorkou

Pripojenie: RJ45

Šírka: 22.6 mm

Dĺžka: 113.8 mm

Napájacie napätie: 24 V/DC

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Prierez pevný (min.): 0.2 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3566003 Phoenix Contact ECM-UC-10A-MTCP Vysielač prúdu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3566003 Phoenix Contact ECM-UC-10A-MTCP Vysielač prúdu

Popis

Prevodník prúdu na meranie striedavého, jednosmerného a skresleného prúdu. Konfigurácia cez rozhranie USB-C pomocou webového servera (bez 24 V DC). 4 rozsahy merania prúdu: 0 A ... 0,1 A až 0 A ... 12,5 A. Konfigurácia rozhrania Modbus/TCP (RJ45), štandardná konfigurácia, push-in pripojenie
