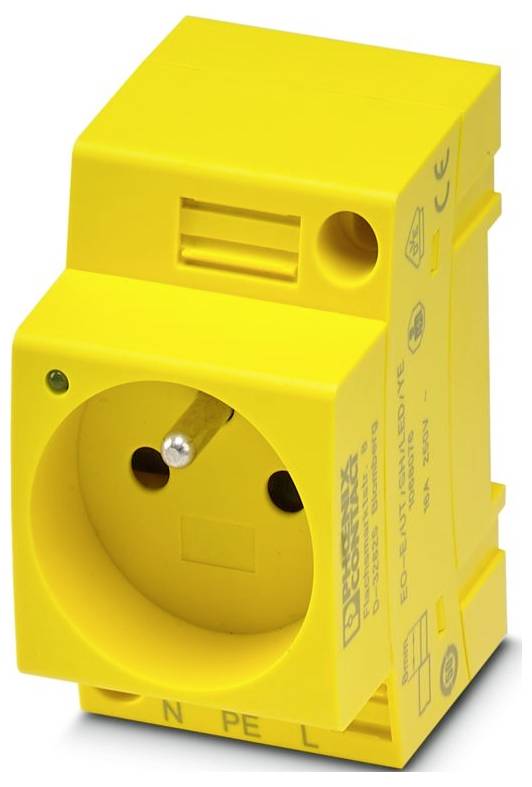

Phoenix Contact EO-E/UT/SH/LED/YE žltá 5 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zásuvka
Krytie
IP20
Typ
EO-E/UT/SH/LED/YE
Farba
žltá
Dĺžka
59.2 mm
Datasheety: (PDF)
24 Set(y)
Počet (Veľkosť balenia 5 ks)
Celkom (12,36 € / kus)
61,78 €
bez DPH.
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 ... 0,6 Nm
- Prierez flexibilného vodiča: 0,25 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 4 mm²
- Prierez vodiča AWG: 24 ... 12 (prevedené na IEC)
- Šírka: 45 mm
- výška 75 mm
- Hĺbka: 59,2 mm
- Farba: žltá (RAL 1018)
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -5 °C ... 40 °C (podľa IEC 60884-1, priemerná hodnota za 24 hodín nepresahujúca +35 °C)
- Teplota okolia (skladovanie/preprava): -25 °C ... 60 °C (krátkodobo, nepresahujúc 24 hodín, -60 °C až +70 °C)
- Normy/predpisy: NF C61-314; IEC 60884-1
- Poznámka: Uvedený menovitý prúd neplatí pre varianty s poistkami. V týchto zariadeniach je prúd určený nainštalovanou poistkou.
- Typ montáže: na montáž na montážnu lištu v servisnom rozhraní alebo priama montáž
- Izolačný materiál: PA
- Dĺžka odizolovania: 8 mm
- Menovité napätie: 250 V AC (50 Hz)
- Všeobecné: Všeobecné
- Špecifikácia testu: DIN EN 50155 (VDE 0115-200):2022-06
- Výsledok: Skúška úspešná
- Použitie statického izolačného materiálu pri nízkych teplotách: -60 °C
- Teplotný index izolačného materiálu (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Protipožiarna ochrana pre koľajové vozidlá (DIN EN 45545-2) R22: HL 1 - HL 3
- Protipožiarna ochrana pre koľajové vozidlá (DIN EN 45545-2) R23: HL 1 - HL 3
- Protipožiarna ochrana pre koľajové vozidlá (DIN EN 45545-2) R24: HL 1 - HL 3
- Normy: Normy
- Relatívny teplotný index izolačného materiálu (elektrický, UL 746 B): 130 °C
- Menovitý prúd: 16 A
- Frekvencia: f1 = 5 Hz až f2 = 250 Hz
- Prípustná vlhkosť (skladovanie/preprava): 30% ... 70 %
- Oscilácia/širokopásmový šum: Oscilácia/širokopásmový šum
- Spektrum: Skúška životnosti kategórie 2, namontované na podvozku
- Úroveň ASD: 6,12 (m/s²)²/Hz
- Zrýchlenie: 30g
- Trvanie testu na nápravu: 5 hodín
- Smery testovania: osi X, Y a Z (kladné a záporné)
- Šok: Šok
- Priebeh rázovej vlny: pol sínusový
- Trvanie šoku: 18 ms
- Počet rázov na smer: 3
- Indikátor stavu: áno
- Protipožiarna ochrana pre koľajové vozidlá (DIN EN 45545-2) R26: HL 1 - HL 3
- Kód krajiny: Francúzsko
- Lehrdorn: A3;B3
- Prierez flexibilného vodiča [AWG]: 24 ... 14 (prevedené na IEC)
- Prierez flexibilného vodiča (dutinka bez plastovej objímky): 0,25 mm² ... 2,5 mm²
- Prierez flexibilného vodiča (dutinka s plastovou objímkou): 0,25 mm² ... 2,5 mm²
- Prierez flexibilného vodiča (2 vodiče rovnakého prierezu s koncovkou TWIN a plastovou objímkou): 0,2 mm² ... 4 mm²
- Hĺbka na NS 35/7,5: 60 mm
- Hĺbka na NS 35/15: 67,5 mm
- Priemer otvoru: 4,4 mm
- Kontaktný materiál: CuZn38
- Typ konektora: Konektor typu E
- Kategória výrobku
zásuvka
- Typ
EO-E/UT/SH/LED/YE
- Farba
žltá
IP20
- Dĺžka
59.2 mm
- Šírka
45 mm
- V
75 mm
- Rozmer.
(d x š x v) 59.2 x 45 x 75 mm
- Druh pripojenia
skrutkové pripojenie
- Menovité napätie
250 V/AC
- Menovitý prúd
16 A
- Prierez vodiča (max.)
4 mm²
- Prierez vodiča (min.)
0.2 mm²
- Spôsob montáže
montážna DIN lišta
pevná montáž
- Montážna hĺbka
59.2 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562583 Phoenix Contact EO-E/UT/SH/LED/YE žltá 5 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562583 Phoenix Contact EO-E/UT/SH/LED/YE žltá 5 ks
Popis
Zásuvka so zvýšenou ochranou proti dotyku/krytom, kontrolka, konektor typu E, skrutková svorka, žltá, menovité napätie: 250 V AC (50 Hz), menovitý prúd: 16 A, na montáž na DIN lištu v servisnom rozhraní alebo na priamu montáž, normy/predpisy: NF C61-314, IEC 60884-1, kód krajiny: Francúzsko
