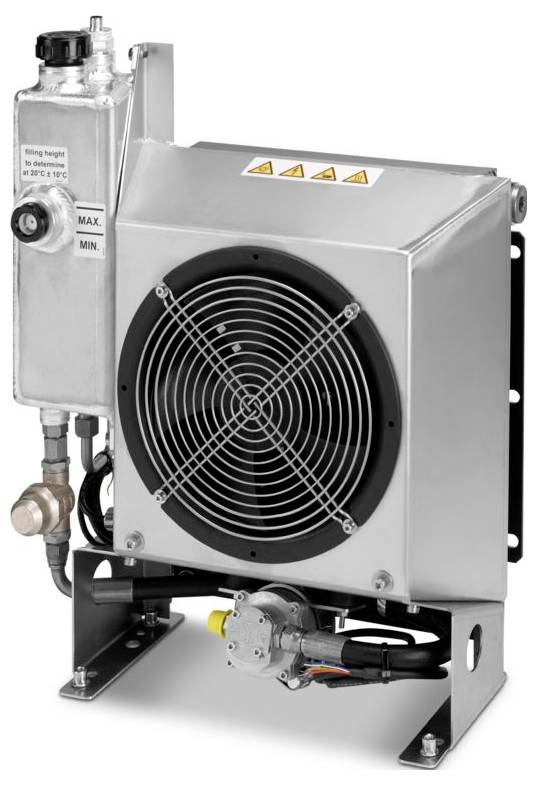

Ilustračný obrázok
Phoenix Contact EV-HPC-PCU-01 Chladiaca jednotka Typ 1 & Typ 2 Mode 4
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Štandard nabíjania: CCS typ 1, CCS typ 2
- Režim nabíjania: Režim 4
- Chladenie: Systém chladenia kvapalinou a vzduchom (pasívny), polouzavretý chladiaci okruh
- Chladiaca kvapalina: 50 % voda, 50 % glykol (Glysofor N)
- Rozsah hlasitosti: ≤ 60 dB(A) (pre voľne stojaci systém vo vzdialenosti 1 m)
- Napájacie napätie: 24 V DC (ventilátor), 24 V DC (čerpadlo)
- Rozsah riadiaceho napätia: 0,00 V DC ... 10,00 V DC (ventilátor); 0,00 V DC... 10,00 V DC (čerpadlo)
- Spotreba prúdu: max. 1,97 A (ventilátor), max. 1,8 A (čerpadlo)
- Funkčné rozhranie: Chladiaci okruh:
- Rozhranie: Rýchlospojky, vstupné a výstupné, pre hadice s vonkajším priemerom 12 mm
- Funkčné rozhranie: Ventilátor
- Konštrukcia kábla: 4 x 0,5 mm²
- Jednoduchý vodič: Napájanie RD, referenčná zem BU, výstup rýchlosti WH, riadiaci vstup YE
- Funkčné rozhranie: Čerpadlo:
- Konštrukcia kábla: 2 x 0,34 mm² + 5 x 0,14 mm²
- Jednoduchý vodič: Napájanie RD, referenčná zem BK, signál vypnutia motora GN, výstup otáčok BN, riadiaci vstup YE, RS-485 Modbus WH (iba nainštalovaný z výroby), RS-485 Modbus BU (iba nainštalovaný z výroby)
- Funkčné rozhranie: Snímač hladiny:
- Pripojenie: Priamy konektor M12 A
- Materiál (puzdro): Hliník, nehrdzavejúca oceľ
- Dĺžka kábla: 1,5 m (ventilátor), 1,5 m (čerpadlo)
- Chladiaci výkon: cca 0,06 kW/K (pri 2 l/min)
- Prietok: cca 2 l/min (pri 1 bare)
- Stupeň ochrany (ventilátor): IP55 (ventilátor)
- Stupeň ochrany (čerpadlo): IP65 (čerpadlo)
- Kategória výrobku
Chladiaca jednotka
- Nabíjací zástrčka
Typ 1 & Typ 2
- Režim nabíjania
Mode 4
- Dĺžka kábla
1.5 m
IP55
IP65
- Prevádzková teplota
-20 °C ... 50 °C
- Dĺžka
1.5 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3567208 Phoenix Contact EV-HPC-PCU-01 Chladiaca jednotka Typ 1 & Typ 2 Mode 4
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3567208 Phoenix Contact EV-HPC-PCU-01 Chladiaca jednotka Typ 1 & Typ 2 Mode 4
Popis
CHARX connect, CCS typ 1, CCS typ 2, chladiaca jednotka, príslušenstvo, dĺžka: 1,5 m, s ventilátorom s premenlivou rýchlosťou, s čerpadlom s premenlivou rýchlosťou, na chladenie chladiacej kvapaliny nabíjacieho kábla Phoenix Contact HPC DC.
