Name: Phoenix Contact FA MCR-HT-TS-I-OLP Hlavový vysielač 1105515
Brand: Phoenix Contact
SKU: 3564080
Availability: SoldOut

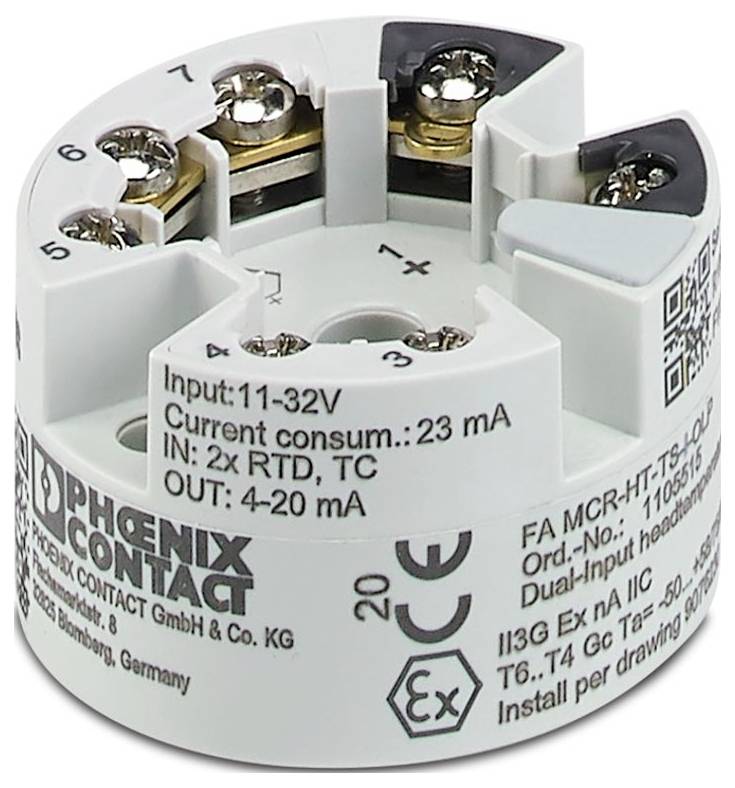

Phoenix Contact FA MCR-HT-TS-I-OLP Hlavový vysielač 1105515-0

Ilustračný obrázok

Typ

FA MCR-HT-TS-I-OLP

Napájacie napätie

11 V DC ... 42 V DC V/DC

Pripojenie

skrutkovacie pripojenie

Prevádzková teplota

-40 °C (min)

Min. prevádzková teplota

-40 °C

Datasheety: (PDF)

Nie je k dispozícii

Celkom (495,00 € / kus)

495,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: Analógový poľný prístroj
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,35 Nm
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: IP00 (pri inštalácii v poľnej skrini IP66/67, NEMA 4X)
Teplota okolia (prevádzka): -40 °C ... 85 °C; -40 °C ... 70 °C (SIL aktívny)
Teplota okolia (skladovanie/preprava): -50 °C ... 100 °C
Nadmorská výška: ≤ 4000 m (nad morom)
Typ montáže: Zapustená inštalácia; Inštalácia na montážnu lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 5% ... 95 % (kondenzácia povolená)
Dĺžka odizolovania: 8 mm
ATEX: ATEX
Prenosová rýchlosť: 1200 baudov
Identifikácia: 3
UL, USA / Kanada: UL, USA / Kanada
Rozsah napájacieho napätia: napájané slučkou, nie je potrebné externé napájanie; 11 V DC ... 42 V DC (predvolené); 11 V DC... 32 V DC (SIL aktívny)
CE: CE
Certifikát: DNV GL TAA00002GX
Rozsah vstupného napätia: -20 mV ... 100 mV (minimálny rozsah merania: 5 mV)
Pokyn k inštalácii: Inštalácia do pripojovacej hlavice B podľa DIN EN 50446
Klimatická trieda: C1
CSA: CSA
Schválenie stavby lodí: Schválenie stavby lodí
Podporované protokoly: HART
Galvanické oddelenie medzi vstupom a výstupom: áno
Dodávka: Dodávka
Počet kanálov: 2
Oneskorenie zapnutia: ≈ 10 s (HART); ≈ 28 s (nameraná hodnota)
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: B
Vibrácie: B
EMC: B
Kryt: C
Skúšobné napätie: 2 kV AC (50 Hz, 60 s)
Funkčnosť: Funkčnosť
FM: FM
Dátová komunikácia (bypass): Dátová komunikácia (bypass)
Výstupný signálový prúd: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Maximálny výstupný prúd: 23 mA
Konfigurácia: Softvér; HART
Počet vchodov: 2
Inštalácia v Ex prostredí (EPL): Gc; Div. 2
Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
Veľtrhy: Veľtrhy
Použiteľné typy senzorov (RTD): Pt, Ni, Cu senzory: 2-, 3-, 4-vodičové
Rozsah lineárneho odporu: 10 Ω ... 2000 Ω (minimálny rozsah merania: 10 Ω)
Rozsah merania teploty: -250 °C ... 2500 °C (rozsah závisí od typu senzora); -200 °C ... 850 °C (Pt 100)
Rozsah merania teploty:> 10 K (RTD);> 50 000 (TC)
Použiteľné typy snímačov (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signál: Prúd: Signál: Prúd
Zaťaženie: (UB - 11 V) / 0,023 A
Kroková odozva (0-99%): 0,8 s (TC)
Galvanické oddelenie vstupu/výstupu: Galvanické oddelenie vstupu/výstupu
Kódovanie HART: FSK ± 0,5 mA
Verzia HART: 7
Filter sieťovej frekvencie: 50/60 Hz
Komunikačný odpor: ≥ 250 Ω
Systematická schopnosť: Systematická schopnosť

Typ: FA MCR-HT-TS-I-OLP

Napájacie napätie: 11 V DC ... 42 V DC V/DC

Pripojenie: skrutkovacie pripojenie

Prevádzková teplota: -40 °C (min)

Min. prevádzková teplota: -40 °C

Číslo výrobcu: 1105515

Max. okolitá teplota: 85 °C

Min. okolitá teplota: -40 °C

Hmotnosť: 0.1887 kg

UKCA: áno

Kategória výrobku: prevodník teploty

Na stiahnutie

Datasheet

Datasheet 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Hlavový vysielač 1105515

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Hlavový vysielač 1105515

Popis

Hlavový vysielač s napájaním z výstupnej slučky na prenos až 2 signálov zo snímačov RTD a TC, ako aj z odporových a napäťových výstupov cez 4 mA ... 20 mA. HART, štandardná konfigurácia, úroveň integrity bezpečnosti (SIL, IEC 61508): 2, systematická schopnosť: 3, skrutkové pripojenie
