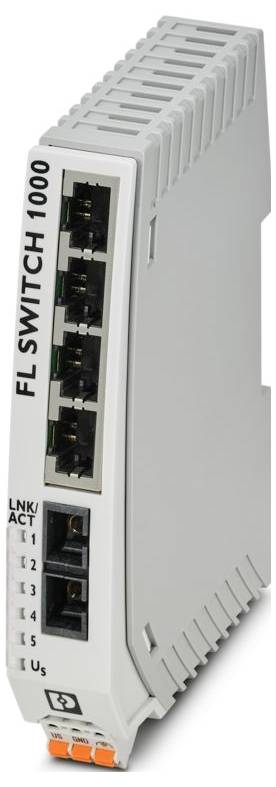

Phoenix Contact FL SWITCH 1004N-FX priemyselný ethernetový switch 100 MBit/s

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (191,05 € / kus)

191,05 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: Nespravovaný prepínač 1000
Dizajn: Samostatný
Typ pripojenia: Pružinové pripojenie Push-in
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 22,5 mm
výška 117 mm
Hĺbka: 84 mm
Materiál puzdra: Polykarbonát vystužený vláknami
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP30
Teplota okolia (prevádzka): -10 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: 2000 m (maximálne)
Normy/predpisy: EN_61000-6-4:2019
Typ montáže: montáž na DIN lištu
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Náraz (prevádzka): 30 g (EN 60068-2-27)
Vibrácie (prevádzka): podľa IEC 60068-2-6: 5g, 150 Hz
Označenie: Pripojenie: Napájanie
Dĺžka odizolovania: 10 mm
Zhoda/Schválenia: Zhoda/Schválenia
Prenosová rýchlosť: 100 Mbit/s (plný duplex)
Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 2,5 mm²
Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 2,5 mm²
UL, USA/Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
Trieda I, Oddiel 2, Skupiny A, B, C, D, T4
Trieda I, zóna 2, skupina IIC, T4
Maximálna strata výkonu pri nominálnych podmienkach: 2,196 W (pri 24 V DC)
Počet rozhraní: 1
Tlak vzduchu (prevádzkový): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Prenosová dĺžka: 8 km (optický kábel s FG 62,5/125 0,7 dB/km F1000); 4,29 km (optický kábel s FG 50/125 0,7 dB/km F1200)
Rozsah napájacieho napätia: 9 V DC ... 32 V jednosmerného prúdu; 18 V striedavého prúdu ... 30 V striedavého prúdu (50/60 Hz)
Technika pripojenia: Technika pripojenia
Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
Poznámka k použitiu: Len na priemyselné použitie
Zvyškové zvlnenie: 3,6 VSS (v rámci povoleného rozsahu napätia)
Interferenčné žiarenie: Interferenčné žiarenie
Odolnosť: EN 61000-6-2:2019
Indikátor stavu: LED diódy: US, Link a Activity na port
Fyzika prenosu: Multimódový optický kábel
MTTF: 115,1 roka (štandard MIL-HDBK-217F, teplota 25 °C, pracovný cyklus 100 %); 427,5 roka (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 279,5 roka (štandard Telcordia, teplota 25 °C, pracovný cyklus 21 % (5 dní v týždni, 8 hodín denne))
Dodávka: Dodávka
Tlak vzduchu (skladovanie/preprava): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Typická spotreba prúdu: 59 mA (pri 24 V DC)
Maximálny odber prúdu: 244 mA (pri 9 V DC)
Poznámka týkajúca sa typu pripojenia: Autonegotiation a Autocrossing
Počet kanálov: 1 (SC multimód)
Prenosové médium: meď
Obmedzenie použitia: Obmedzenie použitia
Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
Základná funkcionalita: Nespravovaný prepínač; Automatické vyjednávanie; Režim prepínania s ukladaním a dopredu
Funkcie prepínačov: Funkcie prepínačov
Tabuľka MAC adries: 2k
Ďalšie funkcie: 100BASE-TX/100BASE-FX (IEEE 802.3u); Prioritizácia kvality služieb (QoS) (IEEE 802.1p); Energeticky úsporný Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
Bezpečnostné prvky: Bezpečnostné prvky
Funkčnosť: Funkčnosť
pripojiteľné: áno
Ethernet (RJ45): Ethernet (RJ45)
Signálne LED diódy: Príjem dát, stav pripojenia
Pripojenie napájania: cez COMBICON, max. prierez vodiča 2,5 mm²
Ethernet (optické vlákno): Ethernet (optické vlákno)
Vlnová dĺžka: 1300 nm
Minimálny vysielací výkon: -20 dBm
Maximálny vysielací výkon: -14 dBm
Minimálna citlivosť prijímača: -31 dBm
Maximálna citlivosť prijímača: 0 dBm
Stavové a diagnostické indikátory: LED diódy: US, Link a Activity na port
Vstupná vyrovnávacia pamäť: 768 kbit/s
Výstupná vyrovnávacia pamäť: 768 kbit/s
Napájacie napätie (jednosmerné): 24 V jednosmerné
Poskytovanie dávok: Poskytovanie dávok
Trieda zhody PROFINET: Trieda zhody A
Napájacie napätie (AC): 24 V AC (50/60 Hz)
FCC: Hlava 47 Časť 15 Podčasť B: 2018 Trieda A

Kategória výrobku: priemyselný ethernetový switch

Prenosová rýchlosť cez LAN: 100 MBit/s

Prenosová rýchlosť: 100 MBit/s

Základné funkcie: Unmanaged Switch

Ethernetové porty: 4

0/100 MBit / s porty: 4 x

LWL porty: 1

Auto-Uplink na každom porte: áno

MAC adresy: 2000

Šírka: 22.5 mm

V: 117 mm

Hĺbka: 84 mm

Typ: FL SWITCH 1004N-FX

Rozhranie: RJ45
SCART

: IP30

Prevádzkové napätie: 24 V/DC
24 V/AC

Max. okolitá teplota: 60 °C

Min. okolitá teplota: -10 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3563258 Phoenix Contact FL SWITCH 1004N-FX priemyselný ethernetový switch 100 MBit/s

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563258 Phoenix Contact FL SWITCH 1004N-FX priemyselný ethernetový switch 100 MBit/s

Popis

Ethernetový prepínač, 4 porty TP-RJ45, 1 port pre optické vlákno, 100 Mbps full duplex vo formáte SC-D, automatická detekcia prenosovej rýchlosti 10 alebo 100 Mbps (RJ45), funkcia automatického kríženia
