Phoenix Contact FL SWITCH 1004N-SFX priemyselný ethernetový switch 100 MBit/s

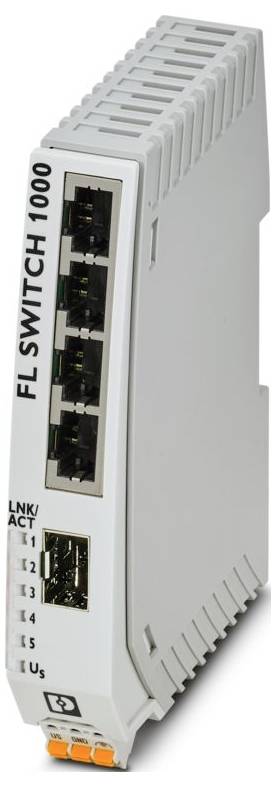

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (109,75 € / kus)

109,75 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: Nespravovaný prepínač 1000
Typ pripojenia: Pružinové pripojenie Push-in
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 22,5 mm
výška 117 mm
Hĺbka: 84 mm
Materiál puzdra: Polykarbonát vystužený vláknami
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP30
Teplota okolia (prevádzka): -10 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: 2000 m (maximálne)
Normy/predpisy: EN_61000-6-4:2019
Typ montáže: montáž na DIN lištu
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Náraz (prevádzka): 30 g (EN 60068-2-27)
Vibrácie (prevádzka): podľa IEC 60068-2-6: 5g, 150 Hz
Označenie: Pripojenie: Napájanie
Dĺžka odizolovania: 10 mm
Zhoda/Schválenia: Zhoda/Schválenia
Prenosová rýchlosť: 100 Mbit/s (plný duplex)
Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 2,5 mm²
Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 2,5 mm²
UL, USA / Kanada: UL 61010-1, UL 61010-2-201
Trieda I, Oddiel 2, Skupiny A, B, C, D, T4
Trieda I, zóna 2, skupina IIC, T4
Maximálna strata výkonu pri nominálnych podmienkach: 1,935 W (pri 24 V DC)
Počet rozhraní: 1
Tlak vzduchu (prevádzkový): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Prenosová dĺžka: až 40 km (v závislosti od použitého optického/SFP modulu)
Rozsah napájacieho napätia: 9 V DC ... 32 V jednosmerného prúdu; 18 V striedavého prúdu ... 30 V striedavého prúdu (50/60 Hz)
Technika pripojenia: Technika pripojenia
Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
Poznámka k použitiu: Len na priemyselné použitie
Zvyškové zvlnenie: 3,6 VSS (v rámci povoleného rozsahu napätia)
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Interferenčné žiarenie: Interferenčné žiarenie
Odolnosť: EN 61000-6-2:2019
Indikátor stavu: LED diódy: US, Link a Activity na port
Fyzika prenosu: Závisí od modulu SFP
MTTF: 138,3 roka (štandard MIL-HDBK-217F, teplota 25 °C, pracovný cyklus 100 %); 1647 rokov (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 1503,6 roka (štandard Telcordia, teplota 25 °C, pracovný cyklus 21 % (5 dní v týždni, 8 hodín denne))
Dodávka: Dodávka
Tlak vzduchu (skladovanie/preprava): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Typická spotreba prúdu: 21 mA (pri 24 V DC)
Maximálna spotreba prúdu: 215 mA (pri 9 V DC)
Poznámka týkajúca sa typu pripojenia: Autonegotiation a Autocrossing
Počet kanálov: 1 (SFP port)
Prenosové médium: meď
Obmedzenie použitia: Obmedzenie použitia
Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
Základná funkcionalita: Nespravovaný prepínač; Automatické vyjednávanie; Režim prepínania s ukladaním a dopredu
Funkcie prepínačov: Funkcie prepínačov
Tabuľka MAC adries: 2k
Ďalšie funkcie: 100BASE-TX/100BASE-FX (IEEE 802.3u); Prioritizácia kvality služieb (QoS) (IEEE 802.1p); Energeticky úsporný Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
Bezpečnostné prvky: Bezpečnostné prvky
Funkčnosť: Funkčnosť
pripojiteľné: áno
Ethernet (RJ45): Ethernet (RJ45)
Signálne LED diódy: Príjem dát, stav pripojenia
Pripojenie napájania: cez COMBICON, max. prierez vodiča 2,5 mm²
Stavové a diagnostické indikátory: LED diódy: US, Link a Activity na port
Vstupná vyrovnávacia pamäť: 768 kbit/s
Výstupná vyrovnávacia pamäť: 768 kbit/s
Napájacie napätie (jednosmerné): 24 V jednosmerné
EMC zhoda: EN 61000-6-2 EN 61000-4-2 (ESD) Kritérium B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetické polia) Kritérium A; EN 61000-6-2 EN 61000-4-4 (EFT/burst) Kritérium A; EN 61000-6-2 EN 61000-4-5 (Prepätie) Kritérium B; EN 61000-6-2 EN 61000-4-6 (Prevádzaná imunita) Kritérium A; EN 61000-6-2 EN 61000-4-8 (Elektromagnetické polia) Kritérium A; EN 61000-6-2 Trieda A
Poskytovanie dávok: Poskytovanie dávok
Ethernet (SFP): Ethernet (SFP)
Trieda zhody PROFINET: Trieda zhody A
Napájacie napätie (AC): 24 V AC (50/60 Hz)
FCC: Hlava 47 Časť 15 Podčasť B: 2018 Trieda A

Kategória výrobku: priemyselný ethernetový switch

Prenosová rýchlosť cez LAN: 100 MBit/s

Prenosová rýchlosť: 100 MBit/s

Základné funkcie: Unmanaged Switch

Ethernetové porty: 4

SFP portov: 1 x

0/100 MBit / s porty: 4 x

LWL porty: 1

Šírka: 22.5 mm

V: 117 mm

Hĺbka: 84 mm

Typ: FL SWITCH 1004N-SFX

Rozhranie: RJ45
SFP

: IP30

Prevádzkové napätie: 24 V/DC
24 V/AC

Max. okolitá teplota: 60 °C

Min. okolitá teplota: -10 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3563408 Phoenix Contact FL SWITCH 1004N-SFX priemyselný ethernetový switch 100 MBit/s

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563408 Phoenix Contact FL SWITCH 1004N-SFX priemyselný ethernetový switch 100 MBit/s

Popis

Tenký ethernetový switch, štyri porty RJ45 s rýchlosťou 10/100 Mbps na všetkých portoch, jeden SFP port so rýchlosťou 100 Mbps, automatická detekcia prenosovej rýchlosti, funkcia automatického kríženia a QoS
