Phoenix Contact FL SWITCH 2008F priemyselný ethernetový switch 10 / 100 MBit/s

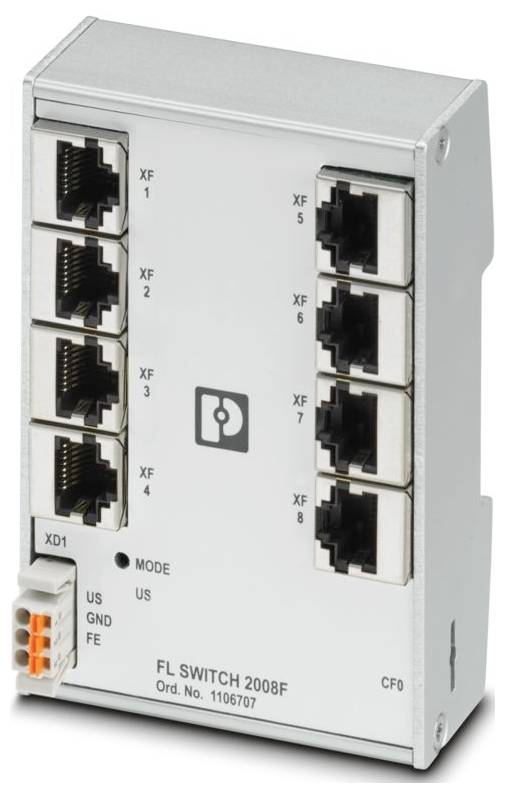

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 27. 10.

Počet

Celkom (324,39 € / kus)

324,39 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: Managed Switch 2000
Dizajn: Plochý dizajn
Typ pripojenia: Pružinové pripojenie Push-in
Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
Prierez vodiča AWG: 24 ... 16
Šírka: 75 mm
výška 105 mm
Hĺbka: 43 mm
Materiál puzdra: Hliník
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP30
Teplota okolia (prevádzka): 0 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-6-4
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
Vibrácie (prevádzka): 2g, podľa IEC 60068-2-6
Dĺžka odizolovania: 9 mm
Všeobecné: Podpora je k dispozícii telefonicky a na mieste (platia poplatky).
Prenosová rýchlosť: 10/100 Mbps
Maximálny rozptyl výkonu za nominálnych podmienok: 4,68 W (pri US = 18 V DC a okolitej teplote 60 °C)
Trieda ochrany: III (VDE 0106)
Počet rozhraní: 8
Tlak vzduchu (prevádzkový): 86 kPa ... 108 kPa (1500 m nad morom)
Prenosová dĺžka: 100 m (na segment)
Rozsah napájacieho napätia: 18 V DC ... 32 V DC
Prípustná vlhkosť (skladovanie/preprava): 10 % ... 95 % (bez kondenzácie)
Poznámka k použitiu: Len na priemyselné použitie
spotreba prúdu: 160 mA
Zvyškové zvlnenie: 3,6 VSS (v rámci povoleného rozsahu napätia)
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Interferenčné žiarenie: Interferenčné žiarenie
Odolnosť: EN 61000-6-2
Indikátor stavu: LED diódy: US (napájanie), 2 LED diódy na ethernetový port (spojenie/aktivita a rýchlosť)
Fyzika prenosu: Meď
MTTF: 693,88 roka (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 315,58 roka (štandard SN 29500, teplota 40 °C, pracovný cyklus 34,25 %); 42,59 roka (štandard SN 29500, teplota 55 °C, pracovný cyklus 100 %)
Dodávka: Dodávka
Tlak vzduchu (skladovanie/preprava): 86 kPa ... 108 kPa (1500 m nad morom)
Typická spotreba prúdu: 160 mA (pri US = 24 V DC a okolitej teplote 25 °C)
Maximálny odber prúdu: 0,26 A (pri US = 18 V DC a okolitej teplote 60 °C)
Poznámka k typu pripojenia: Ako pripojovacie káble používajte iba medené káble s povoleným teplotným rozsahom (-40 °C ...). 75 °C)
Počet kanálov: 8 (porty RJ45)
Prenosové médium: meď
Lokálna diagnostika: zelená LED dióda napájacieho napätia US; zelená LED dióda stavu prepojenia LNK/ACT; zelená LED dióda prenosovej rýchlosti SPD
Špeciálne vlastnosti: Vývojový proces certifikovaný podľa IEC 62443-4-1; Produkt certifikovaný podľa IEC 62443-4-2
Základná funkčnosť: Prepínač s funkciou ukladania a preposielania, kompatibilný so štandardmi IEEE 802.3.
Funkcie prepínačov: Funkcie prepínačov
Diagnostické funkcie: história RMON; LLDP (Link Layer Discovery Protocol); SNMP Trapy; zrkadlenie portov N:1; ACD (Address Conflict Detection); SysLog; dohľad CRC
Funkcie filtrovania: Quality of Service (8 prioritných tried); Prioritizácia portov; VLAN (až 8 VLAN); IGMP Snooping/Querier (v1/v2); Auto-Querier port; Rozšírené filtrovanie multicastu
Konfigurácia IP: DHCP klient; DHCP server (na základe portu); BootP
Tabuľka MAC adries: 8k
Správa: Webová správa (HTTP/HTTPS); Správa používateľov na základe rolí (LDAP); SNMPv1/v2/v3; Rozhranie príkazového riadka (Telnet, SSH)
Redundancia: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol)
Doplnkové funkcie: prenos MMS a GOOSE (IEC 61850-8-1); prenos Modbus/TCP
Synchronizácia času: SNTP (Simple Network Time Protocol)
Bezpečnostné prvky: Bezpečnostné prvky
Funkčnosť: Funkčnosť
Ethernet (RJ45): Ethernet (RJ45)
Signálne LED diódy: Príjem dát, stav pripojenia
Pripojenie napájania: cez COMBICON, max. prierez vodiča 1,5 mm²
Testovacie nastavenie: Napájanie 24 V / funkčné uzemnenie 500 V DC 1 min; Rozhranie Ethernet / všetky ostatné potenciály 2,25 kV DC 1 min
Stavové a diagnostické indikátory: LED diódy: US (napájanie), 2 LED diódy na ethernetový port (link/aktivita a rýchlosť)
Oneskorenie signálu: ≥ 6,5 µs (režim ukladania a preposielania, 10/100 MBit/s, v závislosti od veľkosti rámca)
Napájacie napätie (DC): 24 V DC (jednoduché)
EMC zhoda: EN 61000-6-2 EN 61000-4-2 (ESD) Kritérium B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetické polia) Kritérium A; EN 61000-6-2 EN 61000-4-4 (EFT/burst) Kritérium A; EN 61000-6-2 EN 61000-4-5 (prepätie) Kritérium B; EN 61000-6-2 EN 61000-4-6 (Prevádzaná imunita) Kritérium A; EN 61000-6-2 EN 61000-6-4 (Emisie) Trieda A; EN 61000-6-2 EN 61000-6-4 (Prevádzané emisie) Trieda A
Trieda zhody PROFINET: Trieda zhody A

Kategória výrobku: priemyselný ethernetový switch

Prenosová rýchlosť: 10 / 100 MBit/s

Základné funkcie: managed Switch

Ethernetové porty: 8

0/100 MBit / s porty: 8 x

Šírka: 75 mm

V: 105 mm

Hĺbka: 43 mm

Typ: FL SWITCH 2008F

Rozhranie: RJ45

: IP30

Prevádzkové napätie: 24 V/DC

Max. okolitá teplota: 60 °C

Min. okolitá teplota: 0 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564129 Phoenix Contact FL SWITCH 2008F priemyselný ethernetový switch 10 / 100 MBit/s

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564129 Phoenix Contact FL SWITCH 2008F priemyselný ethernetový switch 10 / 100 MBit/s

Popis

Spravovaný prepínač radu 2000, 8 portov RJ45 10/100 Mbps, trieda zhody PROFINET A, certifikovaný vývojový proces podľa IEC 62443-4-1, kompatibilný s IEC 62443-4-2
