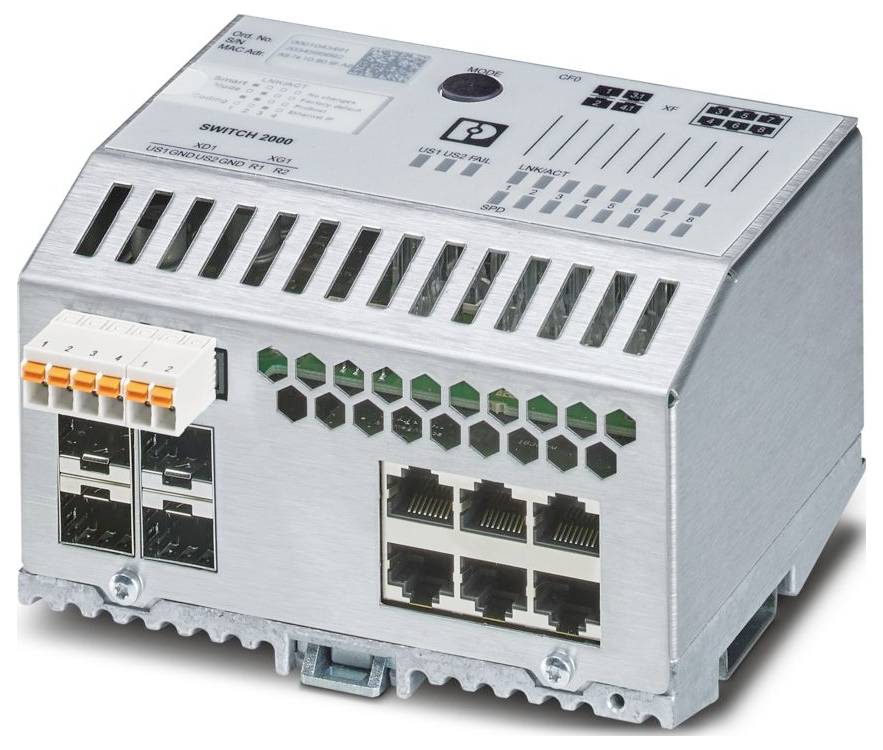

Phoenix Contact FL SWITCH 2504-2GC-2SFP priemyselný ethernetový switch 10 / 100 / 1000 MBit/s

Ilustračný obrázok

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (1 174,80 € / kus)

1 174,80 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: Managed Switch 2000
Typ konštrukcie: Bloková konštrukcia
Typ pripojenia: Pružinové pripojenie Push-in
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
Prierez vodiča AWG: 24 ... 16
Šírka: 128 mm
výška 113 mm
Hĺbka: 67 mm
Materiál puzdra: Nerezová oceľ 1.4301
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 70 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-6-4
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
Náraz (prevádzka): 30 g (EN 60068-2-27)
Vibrácie (prevádzka): podľa IEC 60068-2-6: 5g, 150 Hz
Dĺžka odizolovania: 10 mm
Všeobecné: Podpora je k dispozícii telefonicky a na mieste (platia poplatky).
Prenosová rýchlosť: 10/100/1000 Mbit/s (plný duplex)
Označenie: ISA S71.04.2013 G3 Skupina náročných noriem A
UL, USA / Kanada: UL, USA / Kanada
Maximálna strata výkonu pri nominálnych podmienkach: 7,2 W (US = Max, Tamb = Max)
Trieda ochrany: III (VDE 0106)
Počet rozhraní: 2
Tlak vzduchu (prevádzkový): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Prenosová dĺžka: až 80 km (v závislosti od použitého optického/SFP modulu)
Rozsah napájacieho napätia: 19,2 V DC ... 32 V DC
Prípustná vlhkosť (skladovanie/preprava): 10 % ... 95 % (bez kondenzácie)
Poznámka k použitiu: Len na priemyselné použitie
Zvyškové zvlnenie: 3,6 VSS (v rámci povoleného rozsahu napätia)
Funkcia: Funkcia
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Interferenčné žiarenie: Interferenčné žiarenie
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Odolnosť: EN 61000-6-2
Indikátor stavu: LED diódy: US1, US2 (napájanie), Porucha (alarmový kontakt), 2 LED diódy na ethernetový port (spojenie/aktivita a rýchlosť)
Fyzika prenosu: Závisí od modulu SFP
MTTF: 357,82 roka (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 191,24 roka (štandard SN 29500, teplota 40 °C, pracovný cyklus 34,25 %); 25,65 roka (štandard SN 29500, teplota 70 °C, pracovný cyklus 100 %)
Dodávka: Dodávka
Tlak vzduchu (skladovanie/preprava): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Bez látok, ktoré zhoršujú zmáčavosť farby: Áno
Typická spotreba prúdu: 270 mA (pri US = 24 V DC a okolitej teplote 25 °C)
Maximálny odber prúdu: 390 mA (US = Min, Tamb = Max)
Poznámka k typu pripojenia: Ako pripojovacie káble používajte iba medené káble s povoleným teplotným rozsahom (-40 °C ...). 75 °C)
Počet kanálov: 2 (kombinované porty)
Prenosové médium: meď; optický kábel
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: B
Vlhkosť: B
Vibrácie: A
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Lokálna diagnostika: napájacie napätie US1/2, LED US1, US2 (zelená); rôzne LED FAIL (červená); LED stavu prepojenia LNK/ACT (zelená/oranžová); LED rýchlosti prenosu dát SPD (zelená/oranžová)
Špeciálne vlastnosti: Rozšírený teplotný rozsah; Vývojový proces certifikovaný podľa IEC 62443-4-1; Produkt certifikovaný podľa IEC 62443-4-2
Základná funkčnosť: Prepínač s funkciou ukladania a preposielania, kompatibilný so štandardmi IEEE 802.3.
Funkcie prepínačov: Funkcie prepínačov
Diagnostické funkcie: história RMON; LLDP (Link Layer Discovery Protocol); SNMP Trapy; zrkadlenie portov N:1; ACD (Address Conflict Detection); SysLog; dohľad CRC
Funkcie filtrovania: Kvalita služby (8 prioritných tried); Trieda služby; DiffServ/DSCP; Prioritizácia portov; VLAN (až 32 VLAN); IGMP Snooping/Querier (v1/v2); Automatické dopytovanie portov; Rozšírené filtrovanie multicastu
Konfigurácia IP: DHCP klient; DHCP možnosť 82 (Relay Agent); DHCP server (založený na fonde, založený na porte); BootP; DCP (Discovery and Configuration Protocol)
Tabuľka MAC adries: 8k
Správa: Webová správa (HTTP/HTTPS); Správa používateľov na základe rolí (LDAP, RADIUS); SNMPv1/v2/v3; Rozhranie príkazového riadka (Telnet, SSH)
Redundancia: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podpora veľkých stromov; LACP (Link Aggregation Control Protocol); Redundancia systému PROFINET S2
Ďalšie funkcie: Jumbo rámce (max. 9600 bajtov); prenos MMS a GOOSE (IEC 61850-8-1); prenos Modbus/TCP
Synchronizácia času: SNTP (Simple Network Time Protocol)
Bezpečnostné prvky: Bezpečnostné prvky
Funkčnosť: Funkčnosť
Ethernet (RJ45): Ethernet (RJ45)
Signálne LED diódy: Príjem dát, stav pripojenia
Pripojenie napájania: cez COMBICON, max. prierez vodiča 2,5 mm²
Testovacie nastavenie: Napájanie 24 V / funkčné uzemnenie 500 V DC 1 min; Rozhranie Ethernet / všetky ostatné potenciály 2,25 kV DC 1 min
Stavové a diagnostické indikátory: LED diódy: US1, US2 (napájanie), Fail (alarmový kontakt), 2 LED diódy na ethernetový port (Link/Activity a Speed)
Oneskorenie signálu: ≥ 1,9 µs (režim ukladania a preposielania, 10/100/1000 MBit/s, v závislosti od veľkosti rámca)
Napájacie napätie (DC): 24 V DC (redundantné)
EMC zhoda: EN 61000-6-2 EN 61000-4-2 (ESD) Kritérium B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetické polia) Kritérium A; EN 61000-6-2 EN 61000-4-4 (EFT/burst) Kritérium A; EN 61000-6-2 EN 61000-4-5 (Prepätie) Kritérium A; EN 61000-6-2 EN 61000-4-6 (Prevádzaná imunita) Kritérium A; EN 61000-6-2 EN 61000-6-4 (Emisie) Trieda A; EN 61000-6-2 EN 61000-6-4 (Prevádzané emisie) Trieda A
Materiál základnej dosky: tlakovo liaty hliník, odolný voči korózii
Ethernet (SFP): Ethernet (SFP)
Ethernet (kombinovaný): Ethernet (kombinovaný)
Napätie ovládania signalizačného kontaktu: typicky 24 V DC
Trieda zhody PROFINET: Trieda zhody B
Funkcia zariadenia PROFINET: Zariadenie PROFINET; Rýchle spustenie
Zabezpečenie portov: na základe MAC adresy, RADIUS (IEEE 802.1X), obídenie overovania MAC adresy

Kategória výrobku: priemyselný ethernetový switch

Prenosová rýchlosť cez LAN: 1000 MBit/s

Prenosová rýchlosť: 10 / 100 / 1000 MBit/s

Základné funkcie: managed Switch

Ethernetové porty: 6

SFP portov: 2 x

0/100 MBit / s porty: 8 x

10/100/1000 MBit / s: 6 x

LWL porty: 2

Jumbo Frames: áno

Šírka: 128 mm

V: 113 mm

Hĺbka: 67 mm

Typ: FL SWITCH 2504-2GC-2SFP

Rozhranie: RJ45
SFP

: IP20

Prevádzkové napätie: 24 V/DC

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -40 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3563852 Phoenix Contact FL SWITCH 2504-2GC-2SFP priemyselný ethernetový switch 10 / 100 / 1000 MBit/s

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563852 Phoenix Contact FL SWITCH 2504-2GC-2SFP priemyselný ethernetový switch 10 / 100 / 1000 MBit/s

Popis

Spravovaný prepínač radu 2000, 4 porty RJ45 10/100/1000 Mbps, 2 porty SFP 100/1000 Mbps, 2 kombinované porty 10/100/1000 Mbps, trieda zhody PROFINET B, rozšírený teplotný rozsah, certifikovaný vývojový proces podľa IEC 62443-4-1, kompatibilný s IEC 62443-4-2
