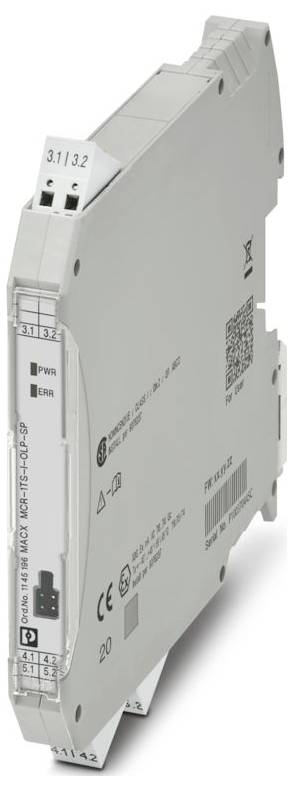

Phoenix Contact MACX MCR-1TS-I-OLP-SP Meniče teploty 1145196
EAN:
Označenie výrobcu:
Objednávacie číslo:
Typ
MACX MCR-1TS-I-OLP-SP
Rozmer.
(d x š x v) 113.7 x 12.5 x 116 mm
Pripojenie
Zásuvný konektor
Číslo výrobcu
1145196
Šírka
12.5 mm
Datasheety: (PDF)
Počet
Celkom (389,43 € / kus)
389,43 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová skupina: Analógový poľný prístroj
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 12,5 mm
- výška 116 mm
- Hĺbka: 113,7 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -50 °C ... 100 °C
- Nadmorská výška: ≤ 4000 m (nad morom)
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 8 mm
- ATEX: ATEX
- Prenosová rýchlosť: 1200 baudov
- Označenie: Ex ec IIC T6...T4
- Rozsah napájacieho napätia: napájané slučkou, nie je potrebné externé napájanie; 11 V DC ... 36 V DC (štandard)
- CE: CE
- Certifikát: PxCIF20ATEX1145192U
- Rozsah vstupného napätia: -20 mV ... 100 mV (minimálny rozsah merania: 5 mV)
- Signál: Signál
- Klimatická trieda: B2
- CSA: CSA
- Indikátor stavu: LED (červená)
- Podporované protokoly: HART
- Galvanické oddelenie medzi vstupom a výstupom: áno
- Dodávka: Dodávka
- Počet kanálov: 1
- Oneskorenie zapnutia: ≈ 7 s (HART); ≈ 7 s (nameraná hodnota)
- Skúšobné napätie: 2 kV AC (50 Hz, 60 s)
- Funkčnosť: Funkčnosť
- Dátová komunikácia (bypass): Dátová komunikácia (bypass)
- Vstupný signál: Teplota
- Výstupný signálový prúd: 4 mA ... 20 mA; 20 mA ... 4 mA
- Maximálny výstupný prúd: 23 mA
- Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
- Konfigurácia: Softvér; HART
- Počet vchodov: 1
- Inštalácia v Ex prostredí (EPL): Gc; Div. 2
- Veľtrhy: Veľtrhy
- Použiteľné typy senzorov (RTD): Pt, Ni, Cu senzory: 2-, 3-, 4-vodičové
- Rozsah lineárneho odporu: 10 Ω ... 2000 Ω (minimálny rozsah merania: 10 Ω)
- Rozsah merania teploty: -250 °C ... 2500 °C (rozsah závisí od typu senzora)
- Rozsah merania teploty: ≥ 10 K (RTD); ≥ 50 K (TC)
- Použiteľné typy snímačov (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
- Signál: Prúd: Signál: Prúd
- Zaťaženie: (UL - 11 V) / 0,023 A
- Kroková odozva (0-99%): 1 s (TC); 1 s (RTD)
- Galvanické oddelenie vstupu/výstupu: Galvanické oddelenie vstupu/výstupu
- Kódovanie HART: FSK ± 0,5 mA
- Verzia HART: 7
- Filter sieťovej frekvencie: 50/60 Hz
- Komunikačný odpor: ≥ 250 Ω
- Typ
MACX MCR-1TS-I-OLP-SP
- Rozmer.
(d x š x v) 113.7 x 12.5 x 116 mm
- Pripojenie
Zásuvný konektor
- Číslo výrobcu
1145196
- Šírka
12.5 mm
- V
116 mm
- Dĺžka
113.7 mm
- Hmotnosť
0.1521 kg
- UKCA
áno
- Kategória výrobku
prevodník teploty
Na stiahnutie
Datasheet
Datasheet 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Meniče teploty 1145196
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Meniče teploty 1145196
Popis
Prevodník teploty s výstupným napájaním slučky na prenos signálov zo snímačov RTD a TC, ako aj zo snímačov odporu a napätia cez 4 mA ... 20 mA. HART, izolačný zosilňovač, štandardná konfigurácia, zásuvný konektor
