Name: Phoenix Contact MACX MCR-EX-1TS-I-OLP Meniče teploty 1145365
Brand: Phoenix Contact
SKU: 3564815
Availability: BackOrder

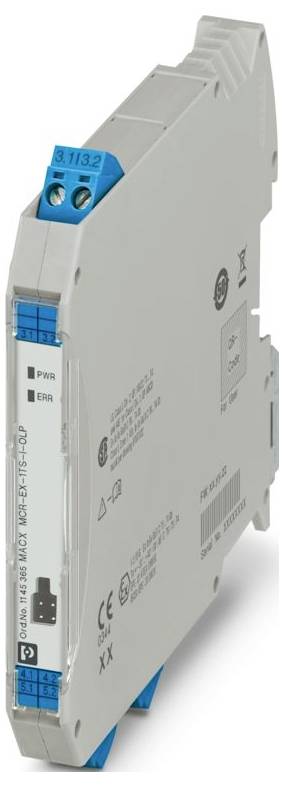

Phoenix Contact MACX MCR-EX-1TS-I-OLP Meniče teploty 1145365-0

Ilustračný obrázok

Typ

MACX MCR-EX-1TS-I-OLP

Rozmer.

(Ø x v) 2 mm x 112.5 mm

Pripojenie

skrutkovacie pripojenie

Prevádzková teplota

-40 °C (min)

Min. prevádzková teplota

-40 °C

Datasheety: (PDF)

Doručenie: Št 17. 12.

Počet

Celkom (369,00 € / kus)

369,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: Analógový poľný prístroj
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,5 Nm ... 0,6 Nm
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14
Šírka: 12,5 mm
výška 112,5 mm
Hĺbka: 113,7 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 85 °C
Teplota okolia (skladovanie/preprava): -50 °C ... 100 °C
Nadmorská výška: ≤ 4000 m (nad morom)
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Dĺžka odizolovania: 7 mm
ATEX: ATEX
IECEx: IECEx
Prenosová rýchlosť: 1200 baudov
Označenie: IS pre triedu I, oddiel 2, skupiny A, B, C, D | T6...T4; AIS / trieda I / oddiel 1/ABCD
Rozsah napájacieho napätia: napájané slučkou, nie je potrebné externé napájanie; 11 V DC ... 30 V DC
CE: CE
Certifikát: IECEx EPS 20.0060X
Rozsah vstupného napätia: -20 mV ... 100 mV (minimálny rozsah merania: 5 mV)
Signál: Signál
Klimatická trieda: B2
CSA: CSA
Indikátor stavu: LED (červená)
Podporované protokoly: HART
Galvanické oddelenie medzi vstupom a výstupom: áno
Dodávka: Dodávka
Počet kanálov: 1
Oneskorenie zapnutia: ≈ 7 s (HART); ≈ 7 s (nameraná hodnota)
Skúšobné napätie: 2 kV AC (50 Hz, 60 s)
Funkčnosť: Funkčnosť
Dátová komunikácia (bypass): Dátová komunikácia (bypass)
Vstupný signál: Teplota
Výstupný signálový prúd: 4 mA ... 20 mA; 20 mA ... 4 mA
Maximálny výstupný prúd: 23 mA
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Konfigurácia: Softvér; HART
Počet vchodov: 1
Inštalácia v Ex prostredí (EPL): GB; Div. 1
Obvody Ex i (EPL): Ga; Div. 1
Veľtrhy: Veľtrhy
Použiteľné typy senzorov (RTD): Pt, Ni, Cu senzory: 2-, 3-, 4-vodičové
Rozsah lineárneho odporu: 10 Ω ... 2000 Ω (minimálny rozsah merania: 10 Ω)
Rozsah merania teploty: -250 °C ... 2500 °C (rozsah závisí od typu senzora)
Rozsah merania teploty: ≥ 10 K (RTD); ≥ 50 K (TC)
Použiteľné typy snímačov (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signál: Prúd: Signál: Prúd
Zaťaženie: (UL - 11 V) / 0,023 A
Kroková odozva (0-99%): 1 s (TC); 1 s (RTD)
Galvanické oddelenie vstupu/výstupu: Galvanické oddelenie vstupu/výstupu
Kódovanie HART: FSK ± 0,5 mA
Verzia HART: 7
Filter sieťovej frekvencie: 50/60 Hz
Komunikačný odpor: ≥ 250 Ω
Testovacia zásuvka: Testovacia zásuvka
Maximálny priemer: 2 mm

Typ: MACX MCR-EX-1TS-I-OLP

Rozmer.: (Ø x v) 2 mm x 112.5 mm

Pripojenie: skrutkovacie pripojenie

Prevádzková teplota: -40 °C (min)

Min. prevádzková teplota: -40 °C

Číslo výrobcu: 1145365

Šírka: 12.5 mm

V: 112.5 mm

Dĺžka: 113.7 mm

(Ø): 2 mm

Max. okolitá teplota: 85 °C

Min. okolitá teplota: -40 °C

Hmotnosť: 0.14 kg

UKCA: áno

Kategória výrobku: prevodník teploty

Na stiahnutie

Datasheet

Datasheet 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Meniče teploty 1145365

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Meniče teploty 1145365

Popis

Prevodník teploty s výstupom Ex i a napájaním slučkou na prenos signálov zo snímačov RTD a TC, ako aj odporových a napäťových prevodníkov cez 4 mA ... 20 mA. HART, izolačný zosilňovač Ex i, štandardná konfigurácia, skrutkové svorky
