Name: Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Meniče teploty 1290849
Brand: Phoenix Contact
SKU: 3582758
Availability: SoldOut

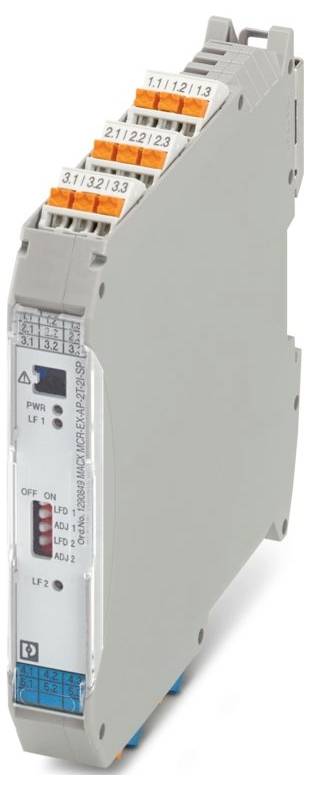

Štíhle, sivé elektronické zariadenie na priemyselnú automatizáciu s označenými oranžovými konektormi na vrchu a indikačnými svetlami na prednej strane.

Ilustračný obrázok

Typ

MACX MCR-EX-AP-2T-2I-SP

Napájacie napätie

24 V/DC

Rozmer.

(d x š x v) 113.7 x 17.5 x 107.8 mm

Pripojenie

Zásuvný konektor; 4-kolíková zásuvka

Číslo výrobcu

1290849

Datasheety: (PDF)

Nie je k dispozícii

Celkom (699,00 € / kus)

699,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: MACX Analog
Typ pripojenia: 4-kolíková zásuvka
Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
Prierez vodiča AWG: 24 ... 16
Šírka: 17,5 mm
výška 107,8 mm
Hĺbka: 113,7 mm
Trieda horľavosti podľa UL 94: V0
Materiál puzdra: PA 6.6
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: IP20 (svorky); IP30 (kryt)
Teplota okolia (prevádzka): -20 °C ... 70 °C (samostatná jednotka: montážna poloha ľubovoľná); -20 °C ... 40 °C (skupinová montáž: vertikálna montážna lišta bez cirkulácie vzduchu); -20 °C ... 60 °C (skupinová montáž: vertikálna montážna lišta s cirkulujúcim vzduchom); -20 °C ... 50 °C (skupinová montáž: horizontálna montážna lišta bez cirkulácie vzduchu); -20 °C ... 70 °C (skupinová montáž: horizontálna montážna lišta s recirkuláciou vzduchu)
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC/EN 60079-11
Poznámka: Poznámka týkajúca sa používania všetkých funkcií zariadenia a diagnostiky
Typ montáže: NS 35/15, NS 35/7,5
Prípustná vlhkosť (prevádzková): ≤ 95 % (bez kondenzácie)
Dĺžka odizolovania: 8 mm
Montážna poloha: vertikálna, horizontálna
Návod na obsluhu: 2-vodičové nastavenie pomocou DIP prepínača ADJ
Maximálna vnútorná indukčnosť Li: zanedbateľná
ATEX: ATEX
IECEx: IECEx
Označenie: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc;[Ex ia Ma] I
Strata výkonu: ≤ 1,9 W
Rozsah napájacieho napätia: 18 V ... 31,2 V
Technológia pripojenia: 3-vodičová
Poznámka k aplikácii: Vstupné parametre je možné nastaviť pomocou parametrizačného softvéru ISpac Wizard alebo pomocou DIP prepínačov.
Elektromagnetická kompatibilita: Testované podľa nasledujúcich noriem a predpisov: EN 61326-1 Priemyselné použitie, NAMUR NE 21
Maximálne spínacie napätie: 30 V
Indikátor stavu: Zelená LED (napájacie napätie); červená LED (porucha siete)
Názov: Konfiguračné rozhranie
Galvanické oddelenie medzi vstupom a výstupom: áno
Dodávka: Dodávka
Počet kanálov: 2
Ochrana proti prepólovaniu: áno
Menovité izolačné napätie: 375 VSS
Skúšobné napätie: 350 V (50 Hz, 60 s)
Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
Maximálne výstupné napätie Uo: 6,5 V
Maximálny výstupný prúd Io: 19,7 mA
Max. výstupný výkon Po: 32 mW (lineárna charakteristika)
Maximálne bezpečnostné napätie: 253 V AC
Funkčnosť: Funkčnosť
Menovité napájacie napätie: 24 V DC
Galvanické oddelenie: 5-cestné oddelenie
Typický teplotný koeficient: ≤ 0,1 % (10 K)
Verzia: RS-232-C
Spotreba energie: ≤ 1,9 W
Výstupný signálový prúd: 0 mA ... 20 mA (konfigurovateľné); 4 mA... 20 mA (konfigurovateľné); 0 mA... 21 mA (prevádzkový rozsah)
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Konfigurácia: Softvér
Popis vstupu: Potenciometer
Maximálny spínací prúd: 100 mA
Ex-inštalácia (EPL): Gc
Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11
Obvody Ex i (EPL): Ga; Da; Ma
Maximálna vnútorná kapacita Ci: zanedbateľná
Maximálny povolený celkový odpor vodiča: ≤ 1000 Ω (na vodič)
Veľtrhy: Veľtrhy
Galvanické oddelenie vstupu/napájania IEC/EN 60079-11: Galvanické oddelenie vstupu/napájania IEC/EN 60079-11
Galvanické oddelenie vstupu/výstupu signalizácie poruchy IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu signalizácie poruchy IEC/EN 60079-11
Galvanické oddelenie vstupu/konfiguračného rozhrania IEC/EN 60079-11: Galvanické oddelenie vstupu/konfiguračného rozhrania IEC/EN 60079-11
Galvanické oddelenie výstupu 1 / výstupu 2: Galvanické oddelenie výstupu 1 / výstupu 2
Galvanické oddelenie výstupu/napájania: Galvanické oddelenie výstupu/napájania
Galvanické oddelenie výstupu/konfiguračného rozhrania: Galvanické oddelenie výstupu/konfiguračného rozhrania
Galvanické oddelenie výstupu/napájania/výstupu poruchového signálu: Galvanické oddelenie výstupu/napájania/výstupu poruchového signálu
Použiteľné typy snímačov (RTD): Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100
Rozsah lineárneho odporu: 50 Ω ... 500 Ω; 0,5 kΩ ... 5 kΩ; 1 kΩ ... 10 kΩ; 10 kΩ ... 100 kΩ (s paralelným bočníkom 10 kΩ, bez monitorovania prerušenia vodiča)
Správa: Výstup chybového hlásenia: Správa: Výstup chybového hlásenia
IIA (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 700 mH / 1000 µF
IIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 90 mH / 25 µF
I (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 700 mH / 1000 µF
Rozsah merania teploty: -200 °C ... 1800 °C (rozsah závisí od typu senzora)
Rozsah merania teploty: ≥ 36 K (rozsah závisí od typu snímača)
Použiteľné typy senzorov (TC): B, E, J, K, N, R, S, T, L, U, XK
Signál: Prúd: Signál: Prúd
Zaťaženie: 0 Ω ... 600 Ω (na kanál)
IIB (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 330 mH / 570 µF
Softvér: ISpac Wizard 9199

Typ: MACX MCR-EX-AP-2T-2I-SP

Napájacie napätie: 24 V/DC

Rozmer.: (d x š x v) 113.7 x 17.5 x 107.8 mm

Pripojenie: Zásuvný konektor; 4-kolíková zásuvka

Číslo výrobcu: 1290849

Šírka: 17.5 mm

V: 107.8 mm

Dĺžka: 113.7 mm

Hmotnosť: 0.1331 kg

UKCA: áno

Kategória výrobku: prevodník teploty

Na stiahnutie

Datasheet

Datasheet 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Meniče teploty 1290849

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Meniče teploty 1290849

Popis

Prevodníky teploty Ex i, vstupné signály Ex i z odporových teplomerov v 2-, 3- alebo 4-vodičovej technológii, termočlánkov a zdrojov mV sú prevedené na aktívny signál 0 mA / 4 mA ... Konvertované signály 20 mA bez ochrany Ex i. Počet kanálov: 2, štandardná konfigurácia, 5-cestné oddelenie, zásuvné pripojenie
