Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD Meniče teploty 1291894
Brand: Phoenix Contact
SKU: 3582805
Availability: SoldOut

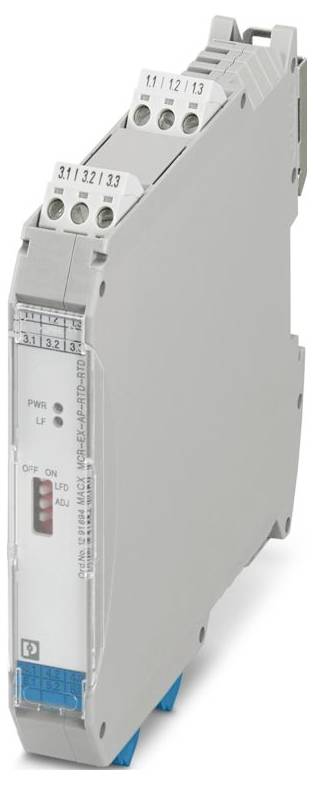

Štíhly, sivý elektrický komponent s prípojnými portami na kábly a indikačnými svetlami, pravdepodobne používaný v automatizačných alebo priemyselných riadiacich systémoch.

Ilustračný obrázok

Typ

MACX MCR-EX-AP-RTD-RTD

Napájacie napätie

24 V/DC

Rozmer.

(d x š x v) 113.7 x 17.5 x 112.5 mm

Pripojenie

skrutkovacie pripojenie

Číslo výrobcu

1291894

Datasheety: (PDF)

Nie je k dispozícii

Celkom (479,00 € / kus)

479,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: MACX Analog
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,5 Nm ... 0,6 Nm
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14
Šírka: 17,5 mm
výška 112,5 mm
Hĺbka: 113,7 mm
Trieda horľavosti podľa UL 94: V0
Materiál puzdra: PA 6.6
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: IP20 (svorky); IP30 (kryt)
Teplota okolia (prevádzka): -20 °C ... 70 °C (samostatná jednotka: montážna poloha ľubovoľná); -20 °C ... 60 °C (skupinová montáž: vertikálna montážna lišta bez cirkulácie vzduchu); -20 °C ... 65 °C (skupinová montáž: vertikálna montážna lišta s cirkulujúcim vzduchom); -20 °C ... 65 °C (skupinová montáž: horizontálna montážna lišta bez cirkulácie vzduchu); -20 °C ... 70 °C (skupinová montáž: horizontálna montážna lišta s recirkuláciou vzduchu)
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC/EN 60079-11
Typ montáže: NS 35/15, NS 35/7,5
Prípustná vlhkosť (prevádzková): ≤ 95 % (bez kondenzácie)
Dĺžka odizolovania: 7 mm
Montážna poloha: vertikálna, horizontálna
Návod na obsluhu: 2-vodičové nastavenie pomocou DIP prepínača ADJ
Maximálna vnútorná indukčnosť Li: zanedbateľná
ATEX: ATEX
IECEx: IECEx
Označenie: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc;[Ex ia Ma] I
Strata výkonu: ≤ 600 mW
Rozsah napájacieho napätia: 18 V ... 31,2 V
Technológia pripojenia: 2-, 3-, 4-vodičová
Poznámka k použitiu: Presnosť, typické hodnoty v % základného meracieho rozsahu pri UN, 23 °C
Elektromagnetická kompatibilita: Testované podľa nasledujúcich noriem a predpisov: EN 61326-1 Priemyselné použitie, NAMUR NE 21
Maximálne spínacie napätie: 30 V
Indikátor stavu: Zelená LED (napájacie napätie); červená LED (porucha siete)
Galvanické oddelenie medzi vstupom a výstupom: áno
Dodávka: Dodávka
Počet kanálov: 1
Ochrana proti prepólovaniu: áno
Menovité izolačné napätie: 375 VSS
Skúšobné napätie: 350 V (50 Hz, 60 s)
Bezpečnostné údaje: Bezpečnostné údaje
Maximálne výstupné napätie Uo: 6,5 V
Maximálny výstupný prúd Io: 16,5 mA
Maximálny výstupný výkon Po: 27 mW
Maximálne bezpečnostné napätie: 253 V AC
Menovité napájacie napätie: 24 V DC
Galvanické oddelenie: 3-cestné oddelenie
Typický teplotný koeficient: ≤ 0,1 % (10 K)
Spotreba energie: ≤ 650 mW
Výstupný signálový prúd: 5 mA (nominálny prúd)
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Popis vchodu: iskrovo bezpečný
Maximálny spínací prúd: 100 mA
Výstupné signálne napätie: 2 V DC (nominálne napätie)
Ex-inštalácia (EPL): Gc
Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11
Obvody Ex i (EPL): Ga; Da; Ma
Maximálna vnútorná kapacita Ci: zanedbateľná
Maximálny povolený celkový odpor vodiča: ≤ 50 Ω (na vodič, 2-vodičové zapojenie); ≤ 100 Ω (na vodič, 3- alebo 4-vodičové zapojenie)
Veľtrhy: Veľtrhy
Správanie pri prenose signálu: Vstup = Výstup
Galvanické oddelenie vstupu/napájania IEC/EN 60079-11: Galvanické oddelenie vstupu/napájania IEC/EN 60079-11
Galvanické oddelenie vstupu/výstupu signalizácie poruchy IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu signalizácie poruchy IEC/EN 60079-11
Galvanické oddelenie vstupu/konfiguračného rozhrania IEC/EN 60079-11: Galvanické oddelenie vstupu/konfiguračného rozhrania IEC/EN 60079-11
Galvanické oddelenie výstupu 1 / výstupu 2: Galvanické oddelenie výstupu 1 / výstupu 2
Galvanické oddelenie výstupu/napájania: Galvanické oddelenie výstupu/napájania
Galvanické oddelenie výstupu/konfiguračného rozhrania: Galvanické oddelenie výstupu/konfiguračného rozhrania
Galvanické oddelenie výstupu/napájania/výstupu poruchového signálu: Galvanické oddelenie výstupu/napájania/výstupu poruchového signálu
Použiteľné typy senzorov (RTD): Pt 100
Rozsah lineárneho odporu: 18 Ω ... 391 Ω (Pt 100)
Analógový: Odporový teplomer: Analógový: Odporový teplomer
Odpor výstupného signálu: 400 Ω
Rozsah odporu výstupného signálu: 18 Ω ... 391 Ω (Pt 100)
Čas usadzovania:< 10 ms (10 % ... 90 %, multiplexná prevádzka)
Rozsah nastavenia:< 1 s (vstup / výstup)
Napájací prúd senzora: 200 µA... 5 mA
Správa: Výstup chybového hlásenia: Správa: Výstup chybového hlásenia
IIA (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 900 mH / 1000 µF
IIB/IIIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 450 mH / 570 µF
IIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 120 mH / 25 µF
I (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 1000 mH / 1000 µF
IIB/IIIC (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Typ: MACX MCR-EX-AP-RTD-RTD

Napájacie napätie: 24 V/DC

Rozmer.: (d x š x v) 113.7 x 17.5 x 112.5 mm

Pripojenie: skrutkovacie pripojenie

Číslo výrobcu: 1291894

Šírka: 17.5 mm

V: 112.5 mm

Dĺžka: 113.7 mm

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -20 °C

Hmotnosť: 0.2029 kg

UKCA: áno

Kategória výrobku: prevodník teploty

Na stiahnutie

Datasheet

Datasheet 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Meniče teploty 1291894

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Meniče teploty 1291894

Popis

Odporový izolačný transformátor Ex i pre iskrovo bezpečnú prevádzku odporových teplomerov Pt 100 v 2-, 3- alebo 4-vodičovej technológii a odporových prevodníkov. Hodnoty namerané na vstupe Ex i sa prenášajú v pomere 1:1 na výstup Non Ex i. Počet kanálov: 1, štandardná konfigurácia, 3-cestné oddelenie, skrutkové pripojenie
