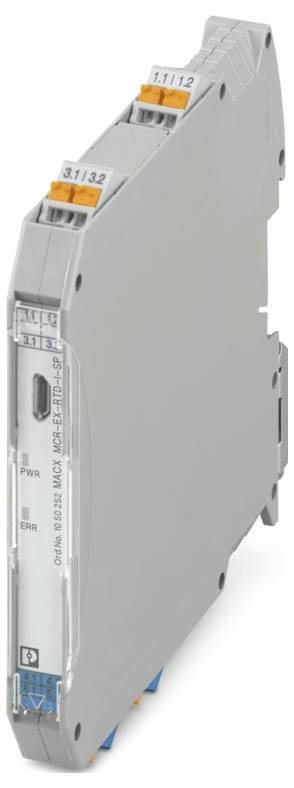

Phoenix Contact MACX MCR-EX-RTD-I-SP Meniče teploty 1050252
EAN:
Označenie výrobcu:
Objednávacie číslo:
Typ
MACX MCR-EX-RTD-I-SP
Napájacie napätie
24 V/DC
Rozmer.
(d x š x v) 113.7 x 12.5 x 107.9 mm
Pripojenie
Zásuvný konektor
Číslo výrobcu
1050252
Datasheety: (PDF)
Počet
Celkom (275,61 € / kus)
275,61 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová skupina: MACX Analog
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14;24 ... 22 (dvojitá koncovka vodiča bez plastovej objímky); 20 ... 16 (dvojitá koncovka vodiča s plastovou objímkou)
- Šírka: 12,5 mm
- výška 107,9 mm
- Hĺbka: 113,7 mm
- Farba: sivá (RAL 7042)
- Materiál puzdra: PA 6.6-FR
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 49 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m (Technické údaje sa vzťahujú na nadmorské výšky ≤ 2000 m nad morom. Pre vysoké nadmorské výšky> 2000 m nad morom (pozri technický list).
- Normy/predpisy: EN 61000-4-6
- Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Dĺžka odizolovania: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Označenie: 2Ex ec ic [ia Ga] IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Strata výkonu: ≤ 0,76 W
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC
- CE: CE
- Certifikát: BY/112 02.01 TP012 103.01 00082
- Signál: Signál
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Interferenčné žiarenie: Interferenčné žiarenie
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Vedené rušenie: Vedené rušenie
- Schválenie stavby lodí: Schválenie stavby lodí
- INMETRO: INMETRO
- Odolnosť: EN 61000-6-2
- Indikátor stavu: Zelená LED dióda (napájacie napätie); červená LED dióda, blikajúca 2,8 Hz (chyba linky alebo senzora na vstupe alebo výstupe, ERR); červená LED dióda, blikajúca 1,4 Hz (simulačná prevádzka, ERR); červená LED dióda, nepretržite svietiaca (chyba modulu, ERR)
- Označenie: Vedené rušenie
- Galvanické oddelenie medzi vstupom a výstupom: áno
- Použitie: Teplota
- Dodávka: Dodávka
- Počet kanálov: 1
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Izolácia: Bezpečné oddelenie
- Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: B
- Vlhkosť: B
- Vibrácie: A
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 60 Vrms (IEC/EN 60079-11)
- Skúšobné napätie: 1,75 kV
- Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,25 mm² ... 0,34 mm² (dvojitá koncovka vodiča bez plastovej objímky); 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča s plastovou objímkou)
- Maximálne výstupné napätie Uo: 6 V
- Max. výstupný prúd Io: 16,6 mA (RTD v 4-vodičovej konfigurácii); 13 mA (RTD v 3-vodičovej konfigurácii); 7,1 mA (RTD v 2-vodičovej konfigurácii); 16,6 mA (2x RTD v 2-vodičovej konfigurácii); 13 mA (potenciometer)
- Max. výstupný výkon Po: 25,2 mW (lineárny)
- Maximálne bezpečnostné napätie: 60 V AC/DC
- Zaťaženie/Výstupný prúdový výstup: ≤ 600 Ω
- Funkčnosť: Funkčnosť
- Počet východov: 1
- Menovité napájacie napätie: 24 V DC -20% ... +25 %
- Galvanické oddelenie: Galvanické oddelenie
- Typický teplotný koeficient: 0,01 %/K
- Spotreba energie: ≤ 1 W
- Výstupný signálový prúd: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
- Maximálny prúd výstupného signálu: ≥ 21 mA
- Typická odchýlka od hodnoty v plnom rozsahu: 1 %
- Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
- Konfigurácia: Softvér
- Popis vchodu: iskrovo bezpečný
- Počet vchodov: 1
- Inštalácia v Ex prostredí (EPL): Gc; Div. 2
- EAC Ex: EAC Ex
- Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11
- Obvody Ex i (EPL): Ga; Da; Ma; Div. 1
- Max. vnútorná kapacita Ci: 44 nF
- Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
- Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1: Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1
- Maximálny povolený celkový odpor vedenia: 50 Ω (na vedenie)
- Veľtrhy: Veľtrhy
- Galvanické oddelenie vstupu/napájania IEC/EN 60079-11: Galvanické oddelenie vstupu/napájania IEC/EN 60079-11
- Použiteľné typy senzorov (RTD): Pt, Ni, Cu senzory: 2-, 3-, 4-vodičové
- Rozsah lineárneho odporu: 0 Ω ... 50 kΩ
- Napájací prúd senzora: 10 µA ... 210 µA (až 2x 210 µA s 3-vodičovým zapojením)
- IIB/IIIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 460 mH / 1000 µF
- IIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 40 µF
- IIC (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 555 nF
- Rozsah merania teploty: -200 °C ... 850 °C (rozsah závisí od typu senzora)
- Rozsah merania teploty: ≥ 50 K
- Signál: Prúd: Signál: Prúd
- Kroková odozva (0-99%): ≤ 1,7 s
- Systematická schopnosť: Systematická schopnosť
- Typická chyba prenosu: 0,1 % (napr. pre Pt 100, rozsah 300 K, 4 ... 20 mA)
- Konfigurovateľné/Programovateľné: áno
- Zvlnenie výstupu (prúd):< 15 µASS;< 10 µArms
- Správanie v prípade chyby senzora: voľne definovateľné
- Bezpečnostné údaje: Svorky: 4.1, 4.2, 5.1, 5.2: Bezpečnostné údaje: Svorky: 4.1, 4.2, 5.1, 5.2
- IIA/I (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 850 mH / 1000 µF
- IIB/IIA (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 950 nF
- IIIC/I (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 950 nF
- Prevádzková nadmorská výška (≤ 2000 m): Prevádzková nadmorská výška (≤ 2000 m)
- Prevádzková nadmorská výška (≤ 3000 m): Prevádzková nadmorská výška (≤ 3000 m)
- Rozsah nadmorskej výšky:> 4000 m ... 5000 m
- Prevádzkový rozsah nadmorskej výšky (≤ 4000 m): Prevádzkový rozsah nadmorskej výšky (≤ 4000 m)
- Prevádzkový rozsah nadmorskej výšky (≤ 5000 m): Prevádzkový rozsah nadmorskej výšky (≤ 5000 m)
- Rozsah odporu potenciometra: 0 Ω ... 50 kΩ
- EAC Ex: EAC Ex
- Typ
MACX MCR-EX-RTD-I-SP
- Napájacie napätie
24 V/DC
- Rozmer.
(d x š x v) 113.7 x 12.5 x 107.9 mm
- Pripojenie
Zásuvný konektor
- Číslo výrobcu
1050252
- Šírka
12.5 mm
- V
107.9 mm
- Dĺžka
113.7 mm
- Hmotnosť
0.15 kg
- UKCA
áno
- Kategória výrobku
prevodník teploty
Na stiahnutie
Datasheet
Datasheet 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Meniče teploty 1050252
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Meniče teploty 1050252
Popis
Prevodník teploty Ex i: Prevádza signály z odporových teplomerov inštalovaných v oblasti s nebezpečenstvom výbuchu a prenáša signál 0/4 – 20 mA do záťaže v bezpečnej oblasti. Voľne programovateľné, 3-cestné oddelenie, SIL, nástrčné pripojenie, štandardná konfigurácia.
