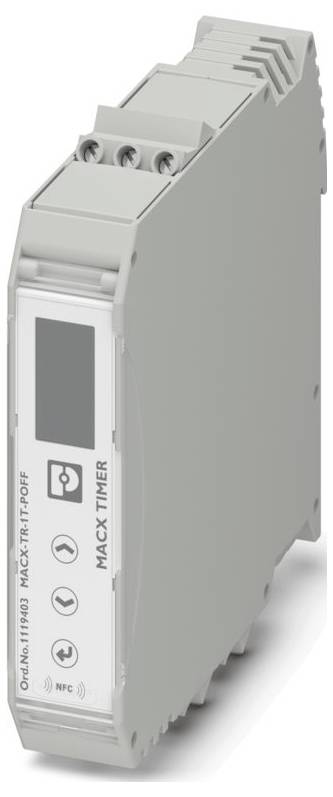

Phoenix Contact MACX-TR-1T-POFF 1119403 časové relé, 10 ms - 10 min, 400 V/AC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
časové relé
Prevedenie
Oneskorené vypnutie
Funkcia
oneskorenie návratu
Min. prevádzkové napätie
24 V DC/AC
Datasheety: (PDF)
1 Ks
Počet
Celkom (79,67 € / kus)
79,67 €
bez DPH.
Už len 1 Ks skladom!
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Uťahovací moment: 0,5 Nm ... 0,6 Nm (5 lb v ... 7 libier v palcoch)
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14
- Šírka: 22,5 mm
- výška 109 mm
- Hĺbka: 114 mm
- Farba: sivá (RAL 7042)
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: IEC 60947-5-1; IEC 61812-1
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
- Nominálna frekvencia: 48 Hz ... 63 Hz
- Dĺžka odizolovania: 10 mm
- Elektrická pevnosť: 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
- Montážna poloha: ľubovoľná
- Označenie: GB/T 14048.5
- UL, USA / Kanada: UL, USA / Kanada
- CE: CE
- Rozsah vstupného napätia: 24 V AC/DC ... 240 V AC/DC (-15 % ... +10 %)
- Menovitý príkon: 2,5 VA (0,8 W)
- Montážny návod: na štandardnú lištu NS 35 podľa EN 60715
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Interferenčné žiarenie: Interferenčné žiarenie
- Odolnosť: EN 61000-6-2
- Maximálne spínacie napätie: 400 V AC
- Izolácia: Základná izolácia
- Konfigurácia kontaktov: 2 bezpotenciálové prepínacie kontakty
- Menovité izolačné napätie: 300 V AC
- Prepínanie: Prepínanie
- Mechanická životnosť: cca 3 x 10⁴ spínacích cyklov
- Materiál kontaktu: AgNi (90/10)
- Maximálna vypínacia schopnosť (odporová záťaž): 2000 VA (8 A / 250 V AC)
- Elektrická životnosť: cca 1 x 10⁵ spínacích cyklov, odporová záťaž 2000 V A
- Výstupná poistka: 8 A (rýchla)
- Čas reštartu: 250 ms
- Opakovateľnosť: ≤ 0,05 % (> 1 s)
- Typ izolačného materiálu puzdra: PBT
- CCC: CCC
- Rozsah nastavenia času: 10 ms ... 10 minút
- Presnosť nastavenia: ≤ 0,5 % (> 1 s)
- Typický teplotný koeficient: ≤ 0,01 %/°C
- Odolnosť voči prepätiu: 4 kV (1,2/50 µs, IEC 60947-5-1)
- Druh obalu
Piece
- Kategória výrobku
časové relé
- Typ
MACX-TR-1T-POFF
- Prevedenie
Oneskorené vypnutie
- Pripojenie
skrutkovací
- Funkcia
oneskorenie návratu
- Min. prevádzkové napätie
24 V DC/AC
- Prevádzkové napätie max.
240 V DC/AC
- Prevádzkové napätie
24 - 240 V DC/AC
- Typ kontaktu
2 prepínacie
- Materiál kontaktu
AgNi 90/10
- Spínacie napätie (max.)
400 V/AC
- Max. spínací výkon
2000 VA
- Časový rozsah (min.)
10 ms
- Časový rozsah (max.)
10 min
- Min. teplota
-25 °C
- Max. teplota
60 °C
IP20
- Dĺžka
114 mm
- Šírka
22.5 mm
- V
109 mm
- Hĺbka
114 mm
- Rozmer.
(d x š x v) 114 x 22.5 x 109 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564747 Phoenix Contact MACX-TR-1T-POFF 1119403 časové relé, 10 ms - 10 min, 400 V/AC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564747 Phoenix Contact MACX-TR-1T-POFF 1119403 časové relé, 10 ms - 10 min, 400 V/AC, 1 ks
Popis
Časové relé s oneskorením vypnutia, široký rozsah napájacieho napätia 24 V AC/DC ... 240 V AC/DC, nastaviteľný časový interval (10 ms ... 10 min), dve možnosti konfigurácie, ochrana heslom, 2 prepínače, skrutkové pripojenie.
