Phoenix Contact MACX-TR-1T-POFF-PT 1119399 časové relé, 10 ms - 10 min, 400 V/AC, 1 ks

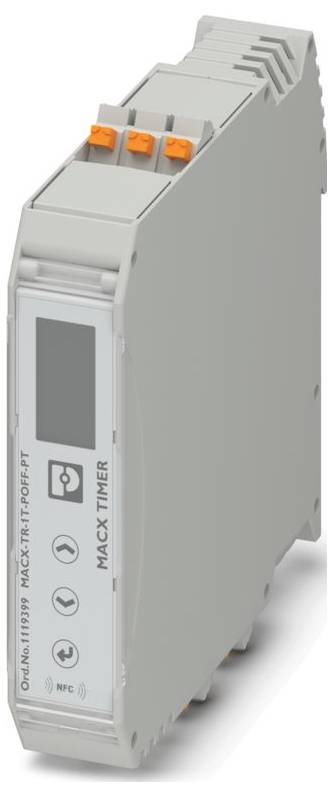

Ilustračný obrázok

Kategória výrobku

časové relé

Prevedenie

Oneskorené vypnutie

Funkcia

oneskorenie návratu

Min. prevádzkové napätie

24 V DC/AC

Prevádzkové napätie max.

240 V DC/AC

Datasheety: (PDF)

Doručenie: Po 14. 9.

57 Ks

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14
Šírka: 22,5 mm
výška 109 mm
Hĺbka: 114 mm
Farba: sivá (RAL 7042)
Trieda horľavosti podľa UL 94: V0
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC 60947-5-1; IEC 61812-1
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 3
Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
Nominálna frekvencia: 48 Hz ... 63 Hz
Dĺžka odizolovania: 10 mm
Elektrická pevnosť: 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
Montážna poloha: ľubovoľná
Označenie: GB/T 14048.5
UL, USA / Kanada: UL, USA / Kanada
CE: CE
Rozsah vstupného napätia: 24 V AC/DC ... 240 V AC/DC (-15 % ... +10 %)
Menovitý príkon: 2,5 VA (0,8 W)
Montážny návod: na štandardnú lištu NS 35 podľa EN 60715
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Interferenčné žiarenie: Interferenčné žiarenie
Odolnosť: EN 61000-6-2
Maximálne spínacie napätie: 400 V AC
Izolácia: Základná izolácia
Konfigurácia kontaktov: 2 bezpotenciálové prepínacie kontakty
Menovité izolačné napätie: 300 V AC
Prepínanie: Prepínanie
Mechanická životnosť: cca 3 x 10⁴ spínacích cyklov
Materiál kontaktu: AgNi (90/10)
Maximálna vypínacia schopnosť (odporová záťaž): 2000 VA (8 A / 250 V AC)
Elektrická životnosť: cca 1 x 10⁵ spínacích cyklov, odporová záťaž 2000 V A
Výstupná poistka: 8 A (rýchla)
Čas reštartu: 250 ms
Opakovateľnosť: ≤ 0,05 % (> 1 s)
Typ izolačného materiálu puzdra: PBT
CCC: CCC
Rozsah nastavenia času: 10 ms ... 10 minút
Presnosť nastavenia: ≤ 0,5 % (> 1 s)
Typický teplotný koeficient: ≤ 0,01 %/°C
Odolnosť voči prepätiu: 4 kV (1,2/50 µs, IEC 60947-5-1)

Kategória výrobku: časové relé

Typ: MACX-TR-1T-POFF-PT

Prevedenie: Oneskorené vypnutie

Pripojenie: Push-in pripojenie pružinovou svorkou

Funkcia: oneskorenie návratu

Min. prevádzkové napätie: 24 V DC/AC

Prevádzkové napätie max.: 240 V DC/AC

Prevádzkové napätie: 24 - 240 V DC/AC

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi 90/10

Spínacie napätie (max.): 400 V/AC

Max. spínací výkon: 2000 VA

Časový rozsah (min.): 10 ms

Časový rozsah (max.): 10 min

Min. teplota: -25 °C

Max. teplota: 60 °C

: IP20

Šírka: 22.5 mm

V: 109 mm

Hĺbka: 114 mm

Rozmer.: (š x v x h) 22.5 x 109 x 114 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564795 Phoenix Contact MACX-TR-1T-POFF-PT 1119399 časové relé, 10 ms - 10 min, 400 V/AC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564795 Phoenix Contact MACX-TR-1T-POFF-PT 1119399 časové relé, 10 ms - 10 min, 400 V/AC, 1 ks

Popis

Časové relé s oneskorením vypnutia, široký rozsah napájacieho napätia 24 V AC/DC ... 240 V AC/DC, nastaviteľný časový interval (10 ms ... 10 min), dve možnosti konfigurácie, ochrana heslom, 2 prepínače PDT, zásuvné pripojenie.
