Name: Phoenix Contact PLC-HPT-24DC/220DC/10 polovodičové relé 1 spínací 1 ks
Brand: Phoenix Contact
SKU: 3579794
Availability: SoldOut

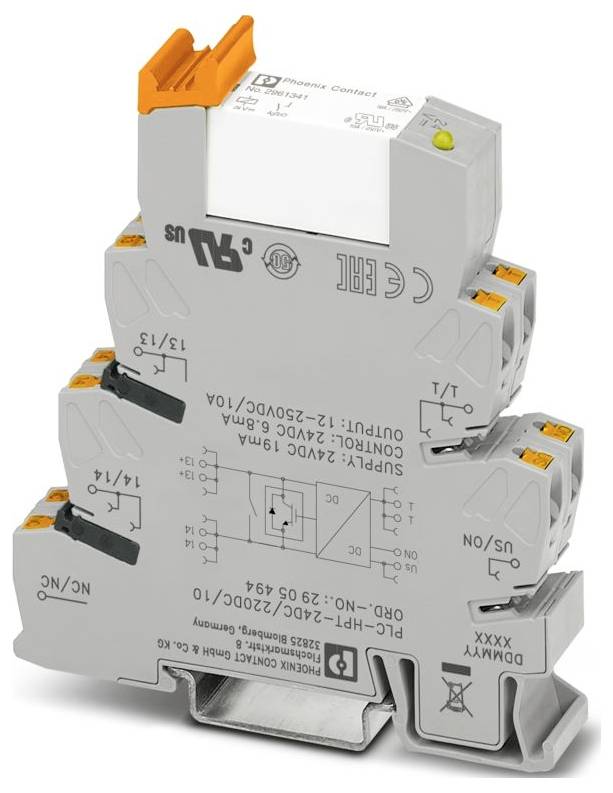

Sivý modul relé Phoenix Contact s oranžovými a sivými konektormi, označený pre pripojenia vstupov a výstupov, s uvedenými špecifikáciami.

Ilustračný obrázok

Kategória výrobku

polovodičové relé

Typ kontaktu

1 spínací

Spínacie napätie (max.)

250 V/DC

Typ

PLC-HPT-24DC/220DC/10

Pripojenie

Push-in pripojenie pružinovou svorkou

Datasheety: (PDF)

Nie je k dispozícii

Celkom (87,99 € / kus)

87,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 14 mm
výška 80 mm
Hĺbka: 94 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -25 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 2
Dĺžka odizolovania: 10 mm
Montážna poloha: ľubovoľná
Prevádzkový režim: 100 % ED
Typický čas zapnutia: 20 ms
Pokyny na inštaláciu: pozri krivku odľahčenia
Ochranný obvod: Inverzná dióda (bez permanentnej ochrany proti prepólovaniu); varistor
Indikátor stavu: LED (žltá)
Rozsah výstupného napätia: 12 V DC ... 250 V DC
Označenie: Hybridný jednosmerný výstup
Použitie: Výstupná funkcia
Maximálny zapínací prúd: 60 A (5 ms | Tokolí = 60 °C)
Izolácia: bezpečné oddelenie
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 15.09.2025
Menovité napätie (pripojené polovodičové relé): 24 V DC
Typický čas vypnutia: 40 ms
Prenosová frekvencia: 1 Hz
Konfigurácia kontaktov: 1 normálne otvorený kontakt
Typ digitálneho výstupu: elektronický
Maximálny trvalý prúd: 10 A (pozri krivku odľahčenia)
Výstupný obvod: 2-vodičový / normálne otvorený kontakt v paralelnej prevádzke (bez galvanického oddelenia)
Minimálny zaťažovací prúd: 100 mA
Menovité izolačné napätie: 260 V AC
Menovité impulzné napätie: 6 kV
Ochrana pred prepätím:> 275 V
Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
Skúšobné napätie: 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
Menovité napájacie napätie riadiaceho obvodu US: 24 V DC
Rozsah napätia vzhľadom na US: 0,8 ... 1.2
Menovitý napájací prúd riadiaceho systému IS: ≤ 19 mA
Menovité prevádzkové napätie UC: 24 V DC
Rozsah napätia vzhľadom na UC: 0,8 ... 1.2
Menovitý prevádzkový prúd IC: 6,8 mA
Prah prepínania signálu "0" vzhľadom na UC:< 0,4
Signál spínacieho prahu „1“ vzhľadom na UC:> 0,8
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT II (relé)
Stupeň ochrany (miesto inštalácie): IP54 (miesto inštalácie)

Kategória výrobku: polovodičové relé

Typ: PLC-HPT-24DC/220DC/10

Pripojenie: Push-in pripojenie pružinovou svorkou

Reakčná doba: 20 ms

Čas rozpadu: 40 ms

Typ kontaktu: 1 spínací

Spínacie napätie (max.): 250 V/DC

Vlastnosti: s LED diódou
s varistorom

Max. teplota: 60 °C

Min. teplota: -25 °C

Hĺbka: 94 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (š x v x h) 14 x 80 x 94 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579794 Phoenix Contact PLC-HPT-24DC/220DC/10 polovodičové relé 1 spínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579794 Phoenix Contact PLC-HPT-24DC/220DC/10 polovodičové relé 1 spínací 1 ks

Popis

Rozhranie PLC, hybridné polovodičové relé vrátane bypassového relé s push-in pripojením, na montáž na DIN lištu NS 35/7,5, vstup: 24 V DC, výstup: 12 V DC – 250 V DC / 10 A
