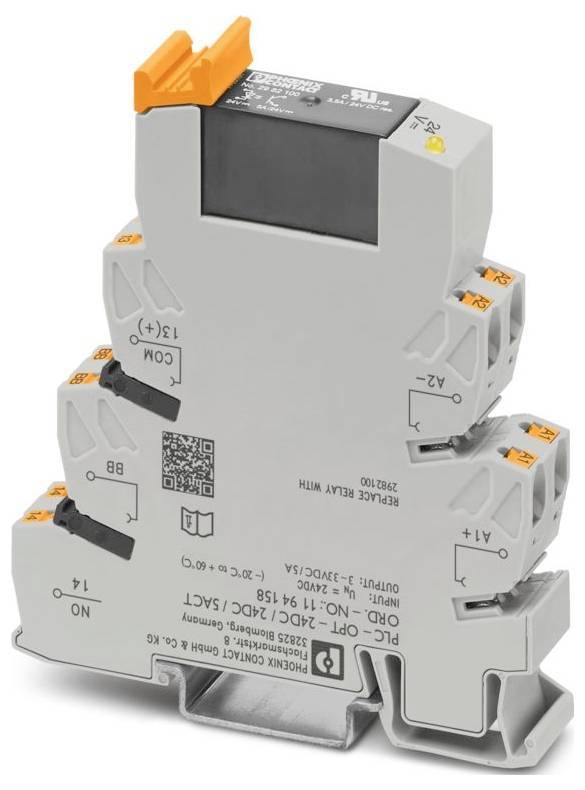

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT polovodičové relé 1 spínací Piece 10 ks

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Typ kontaktu

1 spínací

Spínacie napätie (max.)

33 V/DC

Typ

PLC-OPT- 24DC/ 24DC/ 5/ACT

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (33,74 € / kus)

337,40 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 14 mm
výška 80 mm
Hĺbka: 94 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -20 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -25 °C ... 70 °C
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 2
Dĺžka odizolovania: 10 mm
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,22 W
Prevádzkový režim: 100 % ED
CE: CE
Certifikát: TAE0000196
Rozsah vstupného napätia: 19,2 V DC ... 28,8 V jednosmerného prúdu
Typický čas zapnutia: 20 µs
Návod na montáž: možné spojiť bez rozstupu
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Ochranné obvody: Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Ochrana proti prepätiu
Schválenie stavby lodí: Schválenie stavby lodí
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Rozsah výstupného napätia: 3 V DC ... 33 V DC
Použitie: Výstupná funkcia
Maximálny zapínací prúd: 15 A (10 ms)
Izolácia: Základná izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 15.09.2025
Skúšobné napätie (vstup/výstup): 2,5 kV (50 Hz, 1 min., vstup/výstup)
Menovité vstupné napätie UN: 24 V DC
Menovité napätie (pripojené polovodičové relé): 24 V DC
Rozsah vstupného napätia vzhľadom na UN: 0,8 ... 1.2
Typický vstupný prúd pri UN: 9 mA
Typický čas vypnutia: 400 µs
Indikátor prevádzkového napätia: žltá LED dióda
Prenosová frekvencia: 300 Hz
Konfigurácia kontaktov: 1 normálne otvorený kontakt
Typ digitálneho výstupu: elektronický
Maximálny trvalý prúd: 5 A (pozri krivku odľahčenia)
Pokles napätia pri maximálnom trvalom prúde: ≤ 200 mV
Výstupný obvod: 2-vodičový, bez uzemnenia
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
UKCA: UKCA
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: A
Vibrácie: B/C
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 100 V DC
Menovité výstupné napätie: 24 V DC
Menovité impulzné napätie: 1,5 kV
Ochrana pred prepätím:> 33 V jednosmerného prúdu
Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
Prah prepínania signálového napätia „1“:> 16,7 V
Prah prepínania signálového napätia "0":< 10,7 V

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: PLC-OPT- 24DC/ 24DC/ 5/ACT

Pripojenie: Push-in pripojenie pružinovou svorkou

Riadiace napätie (min.): 19.2 V/DC

Riadiace napätie (max.): 28.8 V/DC

Reakčná doba: 20 µs

Čas rozpadu: 400 µs

Typ kontaktu: 1 spínací

Spínacie napätie (max.): 33 V/DC

Vlastnosti: zásuvné

Max. teplota: 60 °C

Min. teplota: -20 °C

Hĺbka: 94 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (š x v x h) 14 x 80 x 94 mm

Obsah: 10 ks

Vstupné napätie: 19,2 – 28,8 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT polovodičové relé 1 spínací Piece 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT polovodičové relé 1 spínací Piece 10 ks

Popis

Rozhranie PLC pre výstupné funkcie, pozostávajúce zo základnej svorkovnice PLC-BSC.../ACT s push-in pripojením a zásuvným miniatúrnym polovodičovým relé, na montáž na DIN lištu NS 35/7,5, 1 normálne otvorený kontakt, vstup: 24 V DC, výstup: 3 ... 33 V jednosmerného prúdu/5 A
