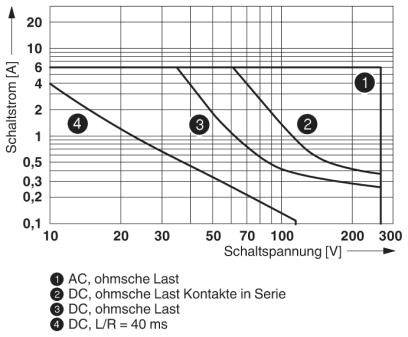

![Graf znázorňuje spínací prúd [A] vs. spínacie napätie [V] pre spínacie cykly: 1. AC, 2. DC s ohmickou záťažou v sérii, 3. DC ohmická záťaž, 4. DC L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002225419TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/5

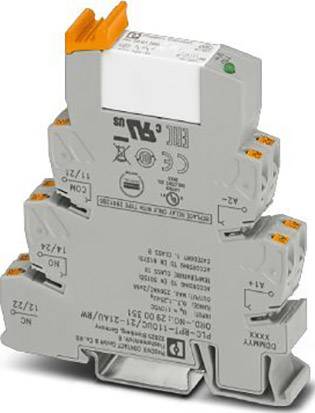

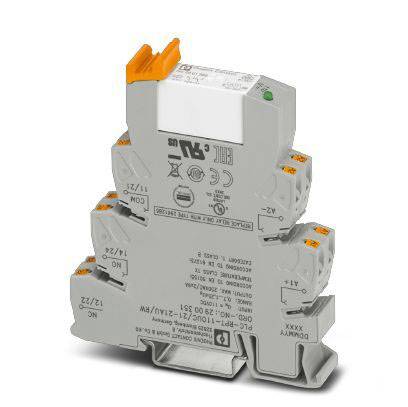

Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 prepínacie, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
2 prepínacie
Menovité napätie
110 V/DC
Spínacie napätie (max.)
30 V/AC
Spínací prúd (max.)
50 mA
Datasheety: (PDF)
33 Ks
Zobraziť alternatívy
Počet
Celkom (73,99 € / kus)
87,99 €
-16 %
73,99 €
s DPH
Technické parametre
- Strata výkonu za nominálnych podmienok: 0,5 W.
- Maximálne spínacie napätie: 30 V AC
- Minimálne spínacie napätie: 100 mV (pri 10 mA)
- Minimálny spínací prúd: 1 mA (pri 24 V)
- Maximálny zapínací prúd: 50 mA
- Maximálny vypínací výkon (odporová záťaž):
- 1,2 W (pri 24 V DC)
- 100 W (pri 48 V DC)
- 60 W (pri 60 V DC)
- 44 W (pri 110 V DC)
- 60 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Spínacia kapacita:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,2 A (pri 250 V, DC13)
- 2 A (pri 24 V, AC15)
- 2 A (pri 120 V, AC15)
- 2 A (pri 250 V, AC15)
- Inštalačná poloha: ľubovoľná
- Informácie o inštalácii: dajú sa zoradiť bez medzery
- Dĺžka odizolovania: 8 mm
- Prierez tuhého vodiča: 0,14 mm² ... 2,5 mm²
- Flexibilný prierez vodiča: 0,14 mm² ... 2,5 mm²
- Prierez drôtu AWG: 26 ... 14
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV
- Izolácia: základná izolácia
- Kategória prepätia: III
- Kategória výrobku
reléový modul
- Typ
PLC-RPT-110UC/21-21AU/RW
- Pripojenie
pružinové pripojenie
- Reakčná doba
5 ms
- Čas rozpadu
11 ms
- Typ kontaktu
2 prepínacie
- Materiál kontaktu
AgNi + tvrdo pozlátené
- Menovité napätie
110 V/DC
- Spínacie napätie (max.)
30 V/AC
- Spínací prúd (max.)
50 mA
- Mechanická životnosť
3x 107Spínacie cykly
- Vlastnosti
s LED diódou
RT III
- Max. teplota
+70 °C
- Min. teplota
-40 °C
- Dĺžka
94 mm
- Šírka
14 mm
- V
80 mm
- Rozmer.
(d x š x v) 94 x 14 x 80 mm
- Obsah
1 ks
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 prepínacie, 1 ks
Datasheet 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 prepínacie, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW reléový modul, 110 V/DC, 50 mA, 2 prepínacie, 1 ks
Popis
Odolnosť voči vibráciám a nárazom podľa EN 50155. Bezpečné oddelenie podľa DIN EN 50178 medzi cievkou a kontaktom. Certifikované podľa EN 50155.
