Name: Phoenix Contact PLC-RPT-230UC/21-21AU/RWF reléový modul, 230 V/AC, 50 mA, 2 prepínacie, 1 ks
Brand: Phoenix Contact
SKU: 2209950
Availability: BackOrder

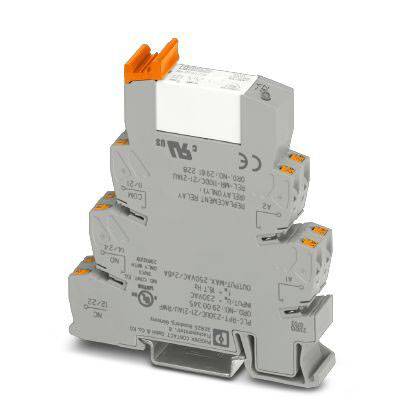

Sivo-oranžový prepájací reléový modul na oddelenie riadiacich signálov v elektrických obvodoch, s viacerými pripojovaciami svorkami.

Schéma zapojenia relé s pripojovacími bodmi, zobrazuje prepojenia medzi svorkami A1, A2 a svorkami 11, 12, 14, 21, 22, 24.

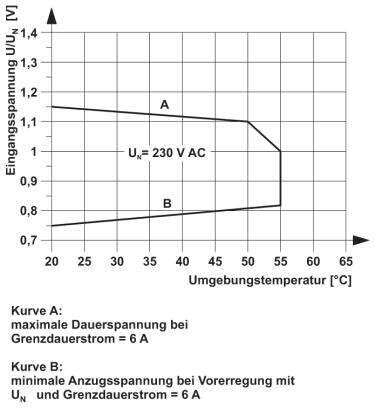

Graf zobrazuje vstupné napätie v závislosti od okolitej teploty. X-os: Teplota (°C), Y-os: Napätie (U/UN). Dve krivky: A (maximálne trvajúce napätie), B (minimálne spúšťacie napätie).

1/3

Ilustračný obrázok

Kategória výrobku

reléový modul

Typ kontaktu

2 prepínacie

Menovité napätie

230 V/AC

Spínacie napätie (max.)

30 V/AC

Spínací prúd (max.)

50 mA

Datasheety: (PDF)

Doručenie: St 21. 10.

11 Ks

Zobraziť alternatívy

Počet

Celkom (53,99 € / kus)

53,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Strata výkonu za nominálnych podmienok: 1,1 W.
Maximálne spínacie napätie: 30 V AC
Spínacie napätie minimálne: 100 mV
Spínací prúd minimum: 1 mA
Maximálny zapínací prúd: 50 mA
Maximálny vypínací výkon (odporová záťaž):
1,2 W (24 V DC)
85 W (pri 48 V DC)
60 W (pri 60 V DC)
44 W (pri 110 V DC)
60 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Spínacia kapacita:
2 A (24 V (DC13), podľa DIN VDE 0660 / IEC 60947)
0,2 A (220 V DC / 230 V AC (DC13), podľa DIN VDE 0660 / IEC 60947)
3 A (220 V DC / 230 V AC (AC15), podľa DIN EVDE 0660 / IEC 60947)
2 A (pri 24 V, AC15)
2 A (pri 120 V, AC15)
2 A (pri 250 V, AC15)
Inštalačná poloha: ľubovoľná
Informácie o inštalácii: dajú sa zoradiť bez medzery
Dĺžka odizolovania: 8 mm
Prierez tuhého vodiča: 0,14 mm² ... 2,5 mm²
Flexibilný prierez vodiča: 0,14 mm² ... 2,5 mm²
Prierez drôtu AWG: 26 ... 14
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 6 kV
Izolácia: základná izolácia
Kategória prepätia: III

Kategória výrobku: reléový modul

Typ: PLC-RPT-230UC/21-21AU/RWF

Pripojenie: pružinové pripojenie

Reakčná doba: 20 ms

Čas rozpadu: 60 ms

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi+Au

Menovité napätie: 230 V/AC

Spínacie napätie (max.): 30 V/AC

Spínací prúd (max.): 50 mA

Max. spínací výkon: 1500 VA

Mechanická životnosť: 3x 10⁷Spínacie cykly

Vlastnosti: s LED diódou

: RT III

Max. teplota: +55 °C

Min. teplota: -25 °C

Dĺžka: 94 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (d x š x v) 94 x 14 x 80 mm

Obsah: 1 ks

UKCA: áno
