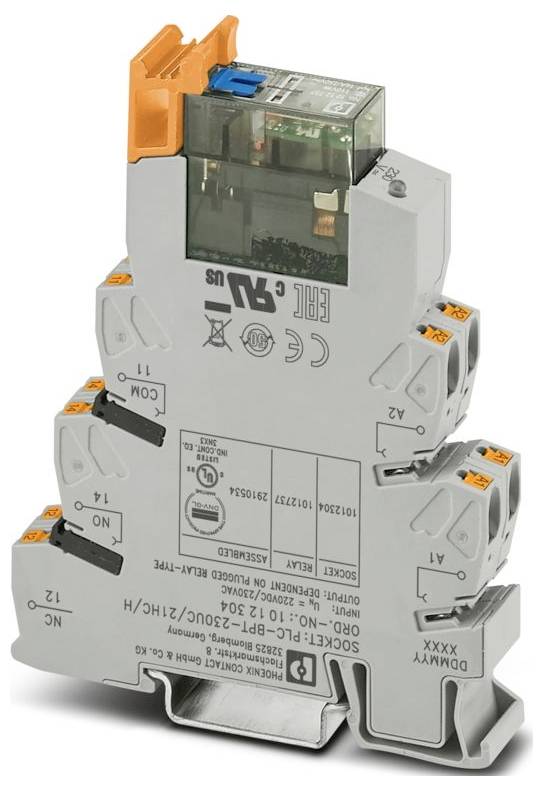

Ilustračný obrázok
Phoenix Contact PLC-RPT-230UC/21HC/MS Relé modul 1 prepínací Piece 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
Relé modul
Typ kontaktu
1 prepínací
Spínacie napätie (max.)
250 V DC/AC
Typ
PLC-RPT-230UC/21HC/MS
Datasheety: (PDF)
Celkom (249,99 € / kus)
249,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: PLC-INTERFACE
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14
- Šírka: 14 mm
- výška 80 mm
- Hĺbka: 104 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu pri nominálnych podmienkach: 0,22 W
- Prevádzkový režim: 100 % ED
- CE: CE
- Certifikát: TAE0000196
- Rozsah vstupného napätia: 207 V AC ... 264,5 V striedavého prúdu (20 °C); 209 V jednosmerného prúdu... 264 V jednosmerného prúdu (20 °C)
- Návod na montáž: možné spojiť bez rozstupu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Ochranný obvod: Mostíkový usmerňovač | Mostíkový usmerňovač
- Schválenie stavby lodí: Schválenie stavby lodí
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínané napätie: 250 V AC/DC (Pre napätia vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť nainštalovaná oddeľovacia doska PLC-ATP). Premostenie potenciálu sa potom dosiahne pomocou FBST 8-PLC...alebo...FBST 500...)
- Použitie: Ručný spínač; vysoké trvalé prúdy
- Maximálny zapínací prúd: 24 A (20 ms)
- Izolácia: Bezpečné oddelenie, zosilnená izolácia
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 11. decembra 2025
- Menovité vstupné napätie UN: 230 V AC; 220 V DC
- Typický vstupný prúd pri UN: 5 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 10 A
- Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
- UL, USA: UL, USA
- UKCA: UKCA
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: °F
- Vlhkosť: A
- Vibrácie: B/C
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT II (relé)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Prepínanie: Prepínanie
- Mechanická životnosť: 5 x 10⁶ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 6 ms (220 V DC); 3 ms ... 15 ms (230 V AC)
- Typický čas výpadku: 8 ms (220 V DC)
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 12 V (10 mA)
- Minimálny spínací prúd: 10 mA (12 V)
- Maximálny vypínací výkon (odporová záťaž): 264 W (24 V DC); 62 W (48 V DC); 48 W (60 V DC); 52 W (110 V DC); 66 W (220 V DC); 2750 VA (250 V AC)
- Spínací prúd: 2 A (24 V (DC13)); 3 A (230 V, AC15)
- Typický rozsah času relapsu: 3 ms ... 15 ms (230 V AC)
- Menovité napätie (pripojené elektromechanické relé): 110 V DC
- Druh obalu
Piece
- Kategória výrobku
Relé modul
- Typ
PLC-RPT-230UC/21HC/MS
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
207 V/AC
- Riadiace napätie (max.)
264.5 V/AC
- Reakčná doba
6 ms
- Čas rozpadu
8 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
2750 VA
- Vlastnosti
s LED diódou
IP20
- Max. teplota
50 °C
- Min. teplota
-40 °C
- Hĺbka
104 mm
- Šírka
14 mm
- V
80 mm
- Rozmer.
(š x v x h) 14 x 80 x 104 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relé modul 1 prepínací Piece 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relé modul 1 prepínací Piece 10 ks
Popis
Rozhranie PLC, pozostávajúce z reléovej pätice a zásuvného výkonového kontaktného relé s manuálnym ovládaním, integrovaná stavová LED dióda, push-in pripojenie, 1 prepínací kontakt, mostíkový usmerňovač, vstupné napätie: 230 V AC / 220 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
