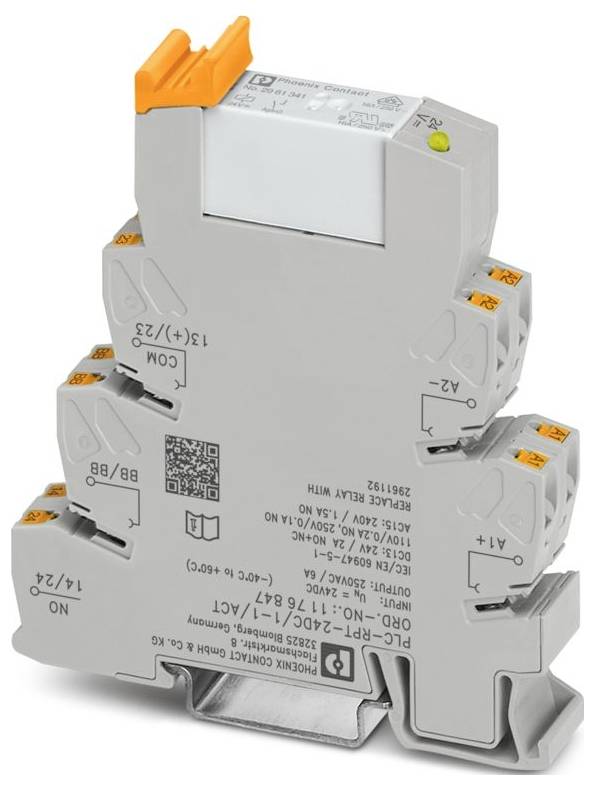

Ilustračný obrázok
Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relé modul 2 spínacie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Relé modul
Typ kontaktu
2 spínacie
Spínacie napätie (max.)
250 V DC/AC
Typ
PLC-RPT- 24DC/ 1- 1/ACT
Pripojenie
Push-in pripojenie pružinovou svorkou
Datasheety: (PDF)
Celkom (17,99 € / kus)
17,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: PLC-INTERFACE
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²; 2 x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14
- Šírka: 14 mm
- výška 80 mm
- Hĺbka: 94 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- Maximálna strata výkonu pri nominálnych podmienkach: 0,43 W
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 20,2 V DC ... 33,6 V jednosmerného prúdu (20 °C)
- Návod na montáž: možné spojiť bez rozstupu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Ochranný obvod: Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Voľnobežná dióda | Voľnobežná dióda
- Maximálne spínané napätie: 250 V AC/DC (Pre napätia vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť nainštalovaná oddeľovacia doska PLC-ATP). Premostenie potenciálu sa potom dosiahne pomocou FBST 8-PLC...alebo...FBST 500...)
- Použitie: Výstupná funkcia
- Maximálny zapínací prúd: 25 A (20 ms)
- Izolácia: Základná izolácia
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 12.09.2025
- Menovité vstupné napätie UN: 24 V DC
- Typický vstupný prúd pri UN: 18 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 2 normálne zatvorené kontakty
- Maximálny trvalý prúd: 6 A
- Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
- Normy / Predpisy: Normy / Predpisy
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 4 kV (bezpečná izolácia, zosilnená izolácia a 6 kV medzi vstupným obvodom a výstupnými dráhami kontaktného prúdu)
- Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
- Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
- Stupeň krytia (pätica relé): IP20
- Trieda ochrany (relé): RT III
- Stupeň ochrany (miesto inštalácie): ≤ IP54
- Prepínanie: Prepínanie
- Mechanická životnosť: 3 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min.)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 8 ms
- Typický čas relapsu: 10 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 5 V (10 mA)
- Minimálny spínací prúd: 10 mA (5 V)
- Maximálny vypínací výkon (odporová záťaž): 144 W (24 V DC); 96 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 60 W (220 V DC); 1500 VA (250 V AC)
- Minimálny spínací výkon: 50 mW
- Spínací výkon: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)); 3 A (120 V (AC15)); 3 A (250 V (AC15))
- Skúšobné napätie (otvorený kontakt): 1 kVrms (50 Hz, 1 min.)
- Menovité napätie (pripojené elektromechanické relé): 24 V DC
- Strata vstupného výkonu pri UN: 0,43 W
- Skúšobné napätie (normálne otvorený/normálne otvorený): 2,5 kVrms (50 Hz, 1 min.)
- Kategória výrobku
Relé modul
- Typ
PLC-RPT- 24DC/ 1- 1/ACT
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
20.2 V/DC
- Riadiace napätie (max.)
33.6 V/DC
- Reakčná doba
8 ms
- Čas rozpadu
10 ms
- Typ kontaktu
2 spínacie
- Materiál kontaktu
AgNi
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
S diódou s pólovou ochranou
IP20
- Max. teplota
70 °C
- Min. teplota
-40 °C
- Hĺbka
94 mm
- Šírka
14 mm
- V
80 mm
- Rozmer.
(š x v x h) 14 x 80 x 94 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relé modul 2 spínacie 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relé modul 2 spínacie 1 ks
Popis
Rozhranie PLC pre výstupné funkcie, pozostávajúce zo základného terminálu PLC-BPT.../ACT s pripojením push-in a zásuvného miniatúrneho relé s výkonovým kontaktom, na montáž na DIN lištu NS 35/7,5, 2 normálne otvorené kontakty (1-1), vstupné napätie 24 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
