Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relé modul 2 prepínacie Piece 10 ks

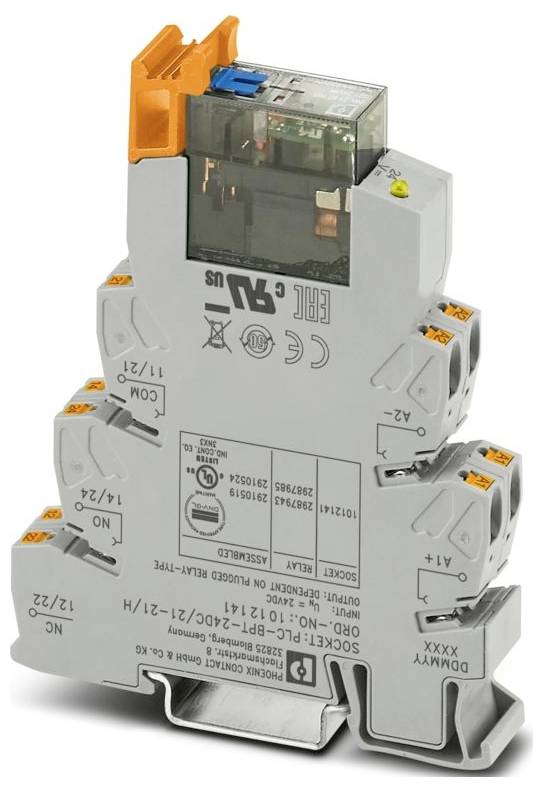

Sivý modul relé na DIN lištu s oranžovými svorkami, používaný v elektrických riadiacich systémoch na prepájanie a spínanie obvodov.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

Relé modul

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

250 V DC/AC

Typ

PLC-RPT- 24DC/21-21AU/MS

Datasheety: (PDF)

Doručenie: Po 14. 9.

33 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (15,45 € / kus)

154,46 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 14 mm
výška 80 mm
Hĺbka: 104 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC 60947-5-1
Poznámka: Nasledujúce hodnoty platia, keď je zlatá vrstva poškodená.
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 2
Dĺžka odizolovania: 10 mm
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximálna strata výkonu pri nominálnych podmienkach: 0,44 W
Prevádzkový režim: 100 % ED
CE: CE
Certifikát: TAE0000196
Rozsah vstupného napätia: 20,2 V DC ... 33,6 V jednosmerného prúdu (20 °C)
Návod na montáž: možné spojiť bez rozstupu
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Ochranné obvody: Ochrana proti prepätiu | Nouzová dióda
Schválenie stavby lodí: Schválenie stavby lodí
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Použitie: Ručný spínač
Maximálny zapínací prúd: 12 A (20 ms)
Izolácia: Bezpečné oddelenie, zosilnená izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 11. decembra 2025
Menovité vstupné napätie UN: 24 V DC
Typický vstupný prúd pri UN: 18 mA
Indikátor prevádzkového napätia: žltá LED dióda
Konfigurácia kontaktov: 2 prepínacie kontakty
Maximálny trvalý prúd: 6 A
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
UL, USA: UL, USA
UKCA: UKCA
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: A
Vibrácie: B/C
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 6 kV
Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
Stupeň krytia (pätica relé): IP20
Trieda ochrany (relé): RT II
Stupeň ochrany (miesto inštalácie): ≥ IP54
Prepínanie: Prepínanie
Mechanická životnosť: 5 x 10⁶ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min.)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 10 ms
Typický čas relapsu: 10 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktov: AgNi, tvrdo pozlátený
Minimálne spínacie napätie: 12 V
Minimálny spínací prúd: 10 mA
Maximálny vypínací výkon (odporová záťaž): 192 W (24 V DC); 62 W (48 V DC); 42 W (60 V DC); 55 W (110 V DC); 66 W (220 V DC); 2000 VA (250 V AC)
Spínací výkon: 1 A (24 V (DC13)); 1,5 A (230 V, AC15)
Prepínanie: keď je zlatá vrstva zničená: Prepínanie: keď je zlatá vrstva zničená
Menovité napätie (pripojené elektromechanické relé): 24 V DC
Skúšobné napätie (prepínanie/prepínanie): 2,5 kVrms (50 Hz, 1 min.)

Druh obalu: Piece

Kategória výrobku: Relé modul

Typ: PLC-RPT- 24DC/21-21AU/MS

Pripojenie: Push-in pripojenie pružinovou svorkou

Riadiace napätie (min.): 20.2 V/DC

Riadiace napätie (max.): 33.6 V/DC

Reakčná doba: 10 ms

Čas rozpadu: 10 ms

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi tvrdé zlatenie

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 2000 VA

Výkon cievky: 0.44 W

Vlastnosti: s LED diódou
S nulovou diódou

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hĺbka: 104 mm

Dĺžka: 104 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (d x š x v) 104 x 14 x 80 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relé modul 2 prepínacie Piece 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3580284 Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relé modul 2 prepínacie Piece 10 ks

Popis

Rozhranie PLC, pozostávajúce z reléovej pätice a zásuvného viacvrstvového zlatého kontaktného relé s manuálnym ovládaním, integrovaná stavová LED a voľnobežná dióda, prípojka push-in, 2 prepínacie kontakty, voľnobežná dióda, vstupné napätie: 24 V DC
