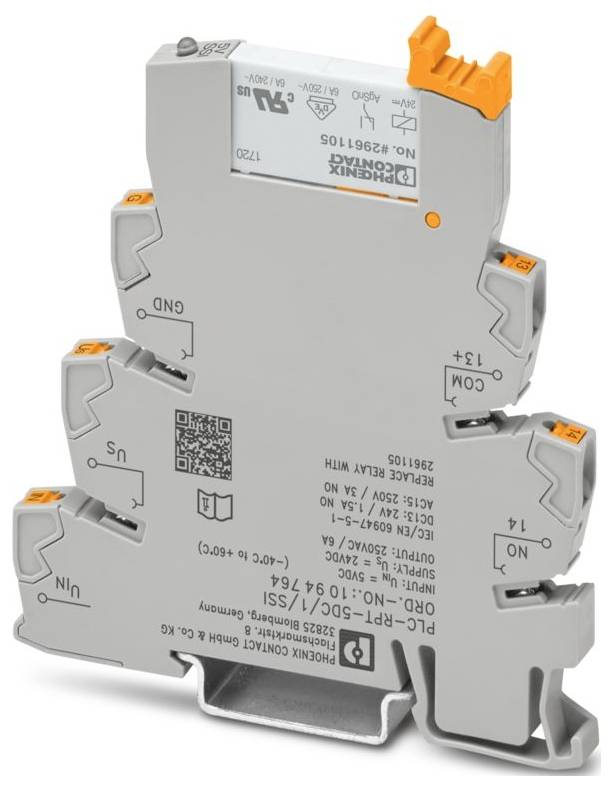

Ilustračný obrázok
Phoenix Contact PLC-RPT- 5DC/1/SSI Relé modul 24 V/DC 1 spínací 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Relé modul
Typ kontaktu
1 spínací
Menovité napätie
24 V/DC
Spínacie napätie (max.)
250 V DC/AC
Typ
PLC-RPT- 5DC/1/SSI
Datasheety: (PDF)
Celkom (395,00 € / kus)
395,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: PLC-INTERFACE
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14
- Šírka: 6,2 mm
- výška 80 mm
- Hĺbka: 94 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,22 W
- Prevádzkový režim: 100 % ED
- CE: CE
- Certifikát: TAE0000196
- Rozsah vstupného napätia: 4,5 V DC ... 6 V DC
- Návod na montáž: možné spojiť bez rozstupu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Ochranné obvody: Ochrana pred prepätím
- Schválenie stavby lodí: Schválenie stavby lodí
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Použitie: zdroje slabého signálu
- Dodávka: Dodávka
- Skratový prúd: 200 A (podmienený skratový prúd)
- Vstupný prúd: 9 mA
- Maximálny zapínací prúd: 10 A (4 s)
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 12.09.2025
- Menovité vstupné napätie UN: 5 V DC
- Typický vstupný prúd pri UN: 1 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 1 normálne otvorený kontakt
- Maximálny trvalý prúd: 6 A
- Typ kontaktu: Kontakt pre výkon
- UKCA: UKCA
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: °F
- Vlhkosť: A
- Vibrácie: B/C
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 250 V
- Rozsah napätia vzhľadom na US: 0,8 ... 1.2
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Prepínanie: Prepínanie
- Mechanická životnosť: 2 x 10⁷ spínacích cyklov
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 5 ms
- Typický čas relapsu: 7 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Minimálne spínacie napätie: 12 V AC/DC
- Minimálny spínací prúd: 10 mA
- Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Minimálny spínací výkon: 120 mW
- Izolačné vlastnosti: Cievka/Kontakt: Izolačné vlastnosti: Cievka/Kontakt
- Menovité impulzné výdržné napätie: 6 kV
- Menovité napätie (pripojené elektromechanické relé): 24 V DC
- Výstupná poistka: 4 A gL/gG NEOZED
- Menovité napájacie napätie: 24 V DC (Us)
- Kategória výrobku
Relé modul
- Typ
PLC-RPT- 5DC/1/SSI
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
4.5 V/DC
- Riadiace napätie (max.)
6 V/DC
- Reakčná doba
5 ms
- Čas rozpadu
7 ms
- Typ kontaktu
1 spínací
- Materiál kontaktu
AgSnO
- Menovité napätie
24 V/DC
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
zásuvné
IP20
- Max. teplota
60 °C
- Min. teplota
-25 °C
- Hĺbka
94 mm
- Šírka
6.2 mm
- V
80 mm
- Rozmer.
(š x v x h) 6.2 x 80 x 94 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Relé modul 24 V/DC 1 spínací 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Relé modul 24 V/DC 1 spínací 10 ks
Popis
Rozhranie PLC, pozostávajúce zo základnej svorkovnice s push-in pripojením a zásuvného miniatúrneho relé s interným zosilňovačom a príslušným pomocným napájaním pre slabé zdroje signálu, 1 normálne otvorený kontakt, menovité vstupné napätie 5 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
