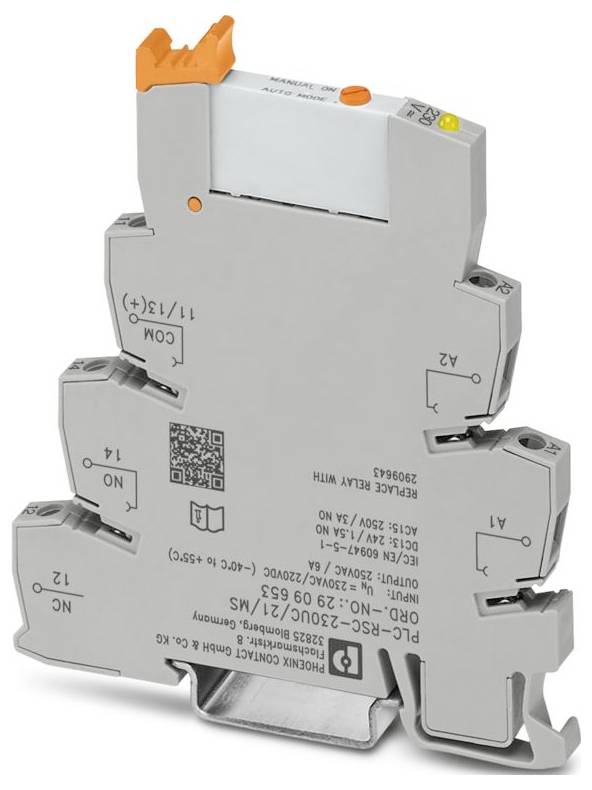

Ilustračný obrázok
Phoenix Contact PLC-RSC-230UC/21/MS Relé modul 1 prepínací 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Relé modul
Typ kontaktu
1 prepínací
Spínacie napätie (max.)
250 V DC/AC
Typ
PLC-RSC-230UC/21/MS
Pripojenie
skrutkovací
Datasheety: (PDF)
Počet
Celkom (24,99 € / kus)
24,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: PLC-INTERFACE
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,6 Nm ... 0,8 Nm
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča)
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14
- Šírka: 6,2 mm
- výška 80 mm
- Hĺbka: 94 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 55 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60664; IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Prevádzková poznámka: Pri napätí vyššom ako 250 V (L1, L2, L3) medzi identickými svorkami susedných modulov musí byť nainštalovaná oddeľovacia doska PLC-ATP. Premostenie potenciálu sa potom dosiahne pomocou FBST 8-PLC... alebo FBST 500...
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,74 W
- Prevádzkový režim: 100 % ED
- CE: CE
- Certifikát: TAE0000196
- Rozsah vstupného napätia: 179,4 V AC ... 264,5 V striedavého prúdu (20 °C); 171,6 V jednosmerného prúdu... 154 V jednosmerného prúdu 253 V (20 °C)
- Návod na montáž: možné spojiť bez rozstupu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Ochranný obvod: Mostíkový usmerňovač | Mostíkový usmerňovač
- Schválenie stavby lodí: Schválenie stavby lodí
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínané napätie: 250 V AC/DC (Pre napätia vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť nainštalovaná oddeľovacia doska PLC-ATP). Premostenie potenciálu sa potom dosiahne pomocou FBST 8-PLC...alebo...FBST 500...)
- Použitie: Ručný spínač
- Skratový prúd: 200 A (podmienený skratový prúd)
- Maximálny zapínací prúd: 10 A (4 s)
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 12.01.2026
- Menovité vstupné napätie UN: 230 V AC; 220 V DC
- Typický vstupný prúd pri UN: 3,2 mA (pri UN = 230 V AC); 3 mA (pri UN = 220 V DC)
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 6 A
- Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
- Normy / Predpisy: Normy / Predpisy
- UKCA: UKCA
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: °F
- Vlhkosť: A
- Vibrácie: B/C
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 250 V
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT II (relé)
- Prepínanie: Prepínanie
- Mechanická životnosť: 1 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kV AC (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 7 ms
- Typický čas relapsu: 15 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Minimálne spínacie napätie: 5 V (pri 100 mA)
- Minimálny spínací prúd: 10 mA (12 V)
- Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Spínací prúd: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Izolačné vlastnosti: Cievka/Kontakt: Izolačné vlastnosti: Cievka/Kontakt
- Menovité impulzné výdržné napätie: 6 kV
- Menovité napätie (pripojené elektromechanické relé): 60 V DC
- Výstupná poistka: 4 A gL/gG NEOZED
- Kategória výrobku
Relé modul
- Typ
PLC-RSC-230UC/21/MS
- Pripojenie
skrutkovací
- Riadiace napätie (min.)
179.4 V/AC
- Riadiace napätie (max.)
264.5 V/AC
- Reakčná doba
7 ms
- Čas rozpadu
15 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgSnO
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
S mostovým usmerňovačom
IP20
- Max. teplota
55 °C
- Min. teplota
-40 °C
- Hĺbka
94 mm
- Šírka
6.2 mm
- V
80 mm
- Rozmer.
(š x v x h) 6.2 x 80 x 94 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580087 Phoenix Contact PLC-RSC-230UC/21/MS Relé modul 1 prepínací 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580087 Phoenix Contact PLC-RSC-230UC/21/MS Relé modul 1 prepínací 1 ks
Popis
Rozhranie PLC, pozostávajúce zo základného terminálu PLC-BSC.../21 so skrutkovým pripojením a zásuvného miniatúrneho relé s výkonovým kontaktom a manuálnym ovládaním, 1 prepínací kontakt, vstupné napätie 230 V AC/220 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
