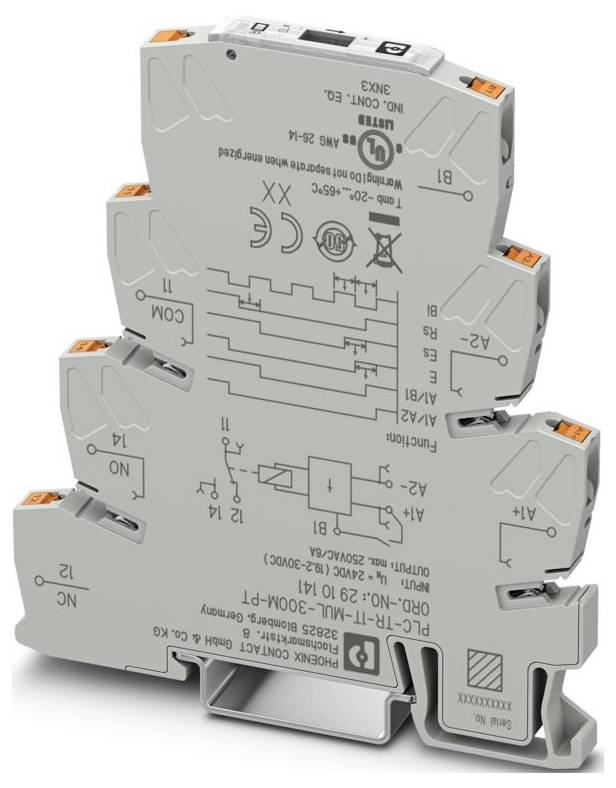

Phoenix Contact PLC-TR-1T-MUL-300M-PT 2910141 časové relé, 0.1 s - 300 min, 250 V/AC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
časové relé
Prevedenie
multifunkčné
Funkcia
nastaviteľná doba oneskorenia
Prevádzkové napätie
24 V/DC
Datasheety: (PDF)
542 Ks
Počet
Celkom (71,54 € / kus)
78,33 €
-9 %
71,54 €
bez DPH.
Časovacie relé
Technické parametre
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14
- Šírka: 6,2 mm
- výška 80 mm
- Hĺbka: 86 mm
- Farba: sivá (RAL 7042)
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 65 °C
- Teplota okolia (skladovanie/preprava): -25 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: IEC 61812-1; IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 15% ... 85 %
- Označenie pripojenia: Potenciálne fázové, svorky A1-B1
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Označenie: UL/C-UL Listed UL 508
- UL, USA / Kanada: UL, USA / Kanada
- Prevádzkový režim: 100 % ED
- CE: CE
- Rozsah vstupného napätia: 24 V DC (19,2 V DC ... 30 V jednosmerného prúdu)
- Menovitý príkon: 0,45 W (pri 24 V DC)
- Montážny návod: na štandardnú lištu NS 35 podľa EN 60715
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Interferenčné žiarenie: Interferenčné žiarenie
- Odolnosť: EN 61000-6-2
- Maximálne spínacie napätie: 250 V AC
- Indikátor stavu: zelená LED (NAPÁJANIE); žltá LED (relé aktívne)
- Konfigurácia kontaktov: 1 bezpotenciálový prepínací kontakt
- Menovité izolačné napätie: 300 V AC
- Menovité impulzné napätie: 6 kV
- Prepínanie: Prepínanie
- Mechanická životnosť: 2 x 10⁷ spínacích cyklov
- Maximálna vypínacia schopnosť (odporová záťaž): 1500 VA (6 A/250 V AC)
- Elektrická životnosť: 2 x 10⁵ spínacích cyklov
- Výstupná poistka: 6,3 A (rýchla)
- Čas reštartu: 50 ms
- Opakovateľnosť: ≤ 0,5 % (z plnej hodnoty stupnice)
- Typ izolačného materiálu puzdra: Polyamid PA, samozhášavý
- Rozsah nastavenia času: 0,1 s ... 300 min (4 časové koncové rozsahy)
- Presnosť nastavenia: ≤ 2,5 % (z hodnoty plného rozsahu)
- Dane: Dane
- Dĺžka riadiaceho impulzu: ≥ 50 ms
- Druh obalu
Piece
- Kategória výrobku
časové relé
- Typ
PLC-TR-1T-MUL-300M-PT
- Prevedenie
multifunkčné
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Funkcia
nastaviteľná doba oneskorenia
- Prevádzkové napätie
24 V/DC
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
19.2 - 30 V/DC
- Typ kontaktu
1 prepínací
- Spínacie napätie (max.)
250 V/AC
- Max. spínací výkon
1500 VA
- Časový rozsah (min.)
0.1 s
- Časový rozsah (max.)
300 min
- Min. teplota
-20 °C
- Max. teplota
65 °C
IP20
- Šírka
6.2 mm
- V
80 mm
- Hĺbka
86 mm
- Rozmer.
(š x v x h) 6.2 x 80 x 86 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580315 Phoenix Contact PLC-TR-1T-MUL-300M-PT 2910141 časové relé, 0.1 s - 300 min, 250 V/AC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580315 Phoenix Contact PLC-TR-1T-MUL-300M-PT 2910141 časové relé, 0.1 s - 300 min, 250 V/AC, 1 ks
Popis
Multifunkčné časové relé v obzvlášť štíhlom dizajne so 4 funkciami, nastaviteľným časovým rozsahom (0,1 s až 300 min), 1 prepínacím kontaktom, nástrčným pripojením
