Name: Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks
Brand: Phoenix Contact
SKU: 2225507
Availability: BackOrder

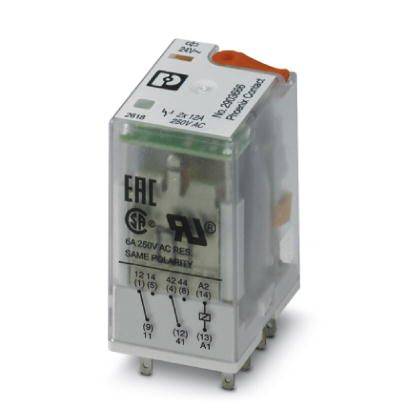

Relé s priehľadným plastovým krytom, zobrazujúce vnútorné zapojenie a technické symboly. Označenie: '6A 250V/AC'.

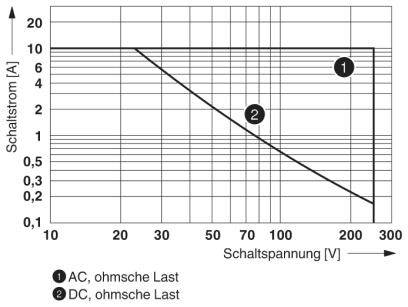

Graf znázorňuje vzťah medzi spínacím prúdom [A] a spínacím napätím [V] pre AC a DC záťaže. Body 1 a 2 označujú špecifické hodnoty.

Diagram znázorňuje súvislosť medzi redukčným faktorom a cos φ. Faktor klesá, keď cos φ stúpa od 0,2 do 1.

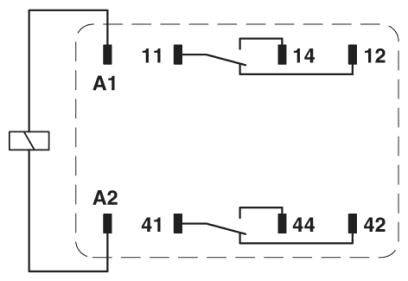

Schéma zapojenia relé so svorkami A1, A2, 11, 12, 14, 41, 42, 44. Elektrické cesty a spínacie kontakty sú znázornené.

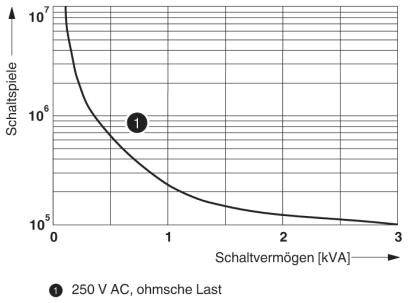

Graf zobrazuje vzťah medzi spínaním a spínacou schopnosťou v kVA pri 250 V AC odporovej záťaži.

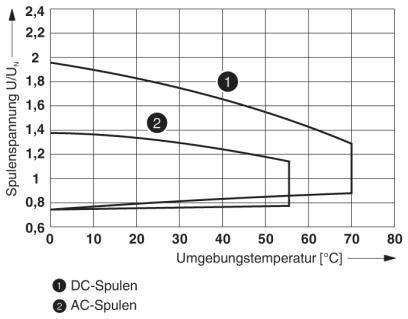

Graf znázorňuje napätie cievky v závislosti od okolitej teploty. Dve krivky: 1) jednosmerné cievky a 2) striedavé cievky s klesajúcim trendom.

1/6

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

relé

Menovité napätie cievky

24 V/AC

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

250 V DC/AC

Datasheety: (PDF)

Doručenie: Ut 2. 2. 2027

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (87,99 € / kus)

87,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: relé

Typ: REL-IR2/L- 24AC/2X21

Menovité napätie cievky: 24 V/AC

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V DC/AC

Spínací prúd (max.): 12 A

Max. spínací výkon: 288 W

Pripojenie: zástrčka

Izolačné napätie: 250 V/AC

Reakčná doba: 5 ms

Vlastnosti: So skúšobným tlačidlom

Min. teplota: -40 °C

Max. teplota: +55 °C

Šírka: 21.2 mm

V: 27.5 mm

Hĺbka: 35.6 mm

Rozmer.: (š x v x h) 21.2 x 27.5 x 35.6 mm

Obsah: 10 ks

Spĺňa RoHS: áno

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Pripojenie

Spínacie napätie (max.)

Spínací prúd (max.)

Druh obalu

Typ kontaktu

Menovité napätie cievky

Phoenix Contact REL-IR2/L- 24AC/2X21, 2903666 relé, 250 V DC/AC, 12 A, 10 ks

Objednávacie číslo:2225507

Doručenie: Ut 2. 2. 2027

Conrad Electronic

Tento produkt

zástrčka

250 V DC/AC

12 A

Piece

2 prepínacie

24 V/AC

Min.: 1

Násobky: 1

87,99 €^*

Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

Objednávacie číslo:2225508

Doručenie: St 21. 10.

110 Set(y)Conrad Electronic

zástrčka

250 V DC/AC

12 A

Piece

2 prepínacie

120 V/AC

Min.: 1

Násobky: 1

91,99 €^*

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Objednávacie číslo:2225509

Doručenie: St 21. 10.

50 Set(y)Conrad Electronic

zástrčka

250 V DC/AC

12 A

Piece

2 prepínacie

230 V/AC

Min.: 1

Násobky: 1

91,99 €^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

Objednávacie číslo:2225503

Doručenie: St 21. 10.

1 Set(y)Conrad Electronic

zástrčka

250 V DC/AC

12 A

Piece

2 prepínacie

60 V/DC

Min.: 1

Násobky: 1

91,99 €^*

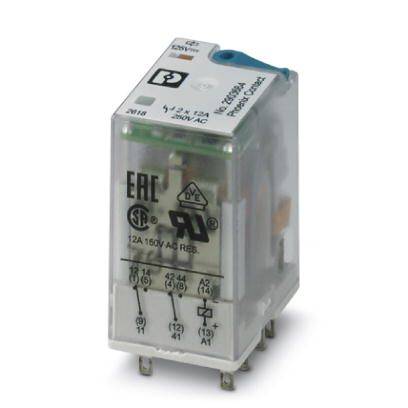

Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

Objednávacie číslo:2225505

Doručenie: St 21. 10.

146 Set(y)Conrad Electronic

zástrčka

250 V DC/AC

12 A

Piece

2 prepínacie

125 V/DC

Min.: 1

Násobky: 1

93,99 €^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU, 2903683 relé, 30 V/AC, 50 mA, 10 ks

Objednávacie číslo:2225522

Doručenie: Ut 2. 2. 2027

Conrad Electronic

zástrčka

30 V/AC

50 mA

Piece

4 prepínacie

24 V/AC

Min.: 1

Násobky: 1

104,99 €^*

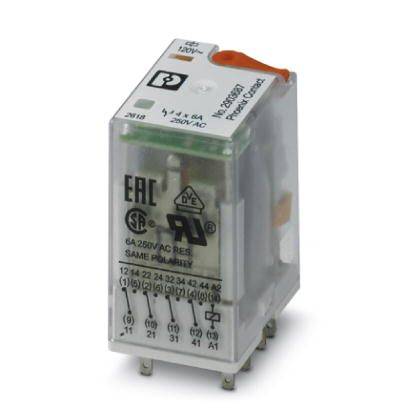

Phoenix Contact REL-IR4/L-120AC/4X21, 2903687 relé, 250 V DC/AC, 6 A, 10 ks
