Name: Phoenix Contact REL-MR-24DC/21HC/EX, 2908822 relé, 250 V DC/AC, 16 A, 10 ks
Brand: Phoenix Contact
SKU: 2225755
Availability: BackOrder

Oranžová, obdĺžniková elektronická súčiastka s viacerými kovovými pinmi na spodnej strane. Vyzerá to ako relé.

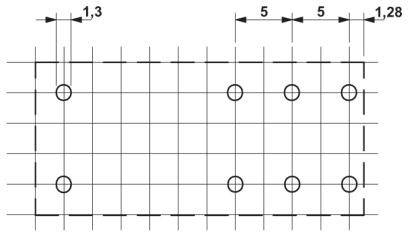

Technický výkres obdĺžnikovej mriežky s rovnomernými rozostupmi. Kruhy vyznačujú určité pozície; rozmery sú uvedené.

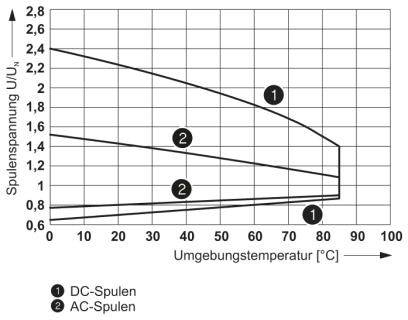

Graf znázorňuje napätie (U/UN) v závislosti od teploty prostredia (°C) pre DC a AC cievky. Napätie klesá so zvyšujúcou sa teplotou.

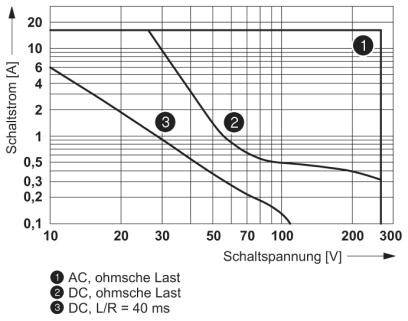

Diagram s tromi krivkami: AC, DC, DC s L/R=40 ms. X-os: Spínacia napätie (V) 0-300, Y-os: Spínací prúd (A) 0-4. Zobrazuje vzťah medzi prúdom a napätím.

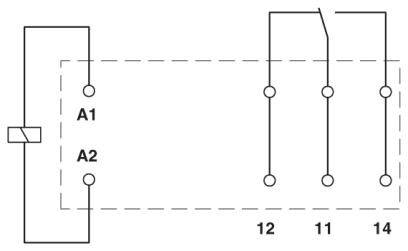

Schéma zapojenia relé s A1 a A2 ako svorkami cievky a spínacími kontaktmi 12, 11 a 14, ktoré riadia elektrický obvod.

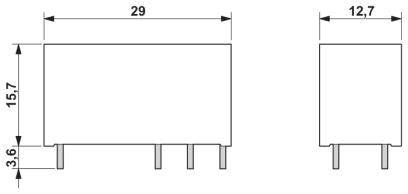

Technický výkres obdĺžnikového elektronického komponentu s rozmermi: 29 mm dlhý, 15,7 mm vysoký, 12,7 mm široký, 3,6 mm vzdialenosť spodných pinov.

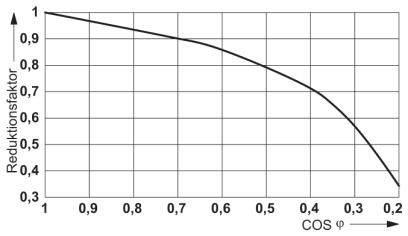

Diagram znázorňuje krivku redukčného faktora v závislosti od cos φ. Redukčný faktor klesá z 1 pri cos φ rovnom 1 na 0,3 pri cos φ rovnom 0,2.

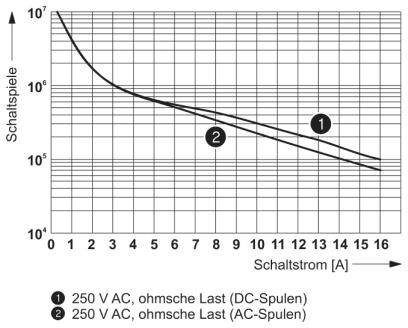

Diagram znázorňuje spínacie charakteristiky v závislosti od spínacieho prúdu. Dve krivky vyznačujú typy záťaží: '250 V AC, ohmická záťaž (DC cievky)' a '250 V AC, ohmická záťaž (AC cievky)'.

1/8

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

relé

Menovité napätie cievky

24 V/DC

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

250 V DC/AC

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (99,99 € / kus)

99,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: relé

Typ: REL-MR-24DC/21HC/EX

Menovité napätie cievky: 24 V/DC

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V DC/AC

Spínací prúd (max.): 16 A

Max. spínací výkon: 384 W

Pripojenie: spájkovaný konektor

Reakčná doba: 7 ms

Čas rozpadu: 3 ms

Vlastnosti: odolné voči omývanie (RT III)

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 12.7 mm

V: 29 mm

Hĺbka: 15.7 mm

Rozmer.: (š x v x h) 12.7 x 29 x 15.7 mm

Obsah: 10 ks

Spĺňa RoHS: áno

UKCA: áno
