Name: Phoenix Contact REL-PR3-120AC/3X21, 2903704 relé, 440 V/AC, 16 A, 1 ks
Brand: Phoenix Contact
SKU: 2225536
Availability: BackOrder

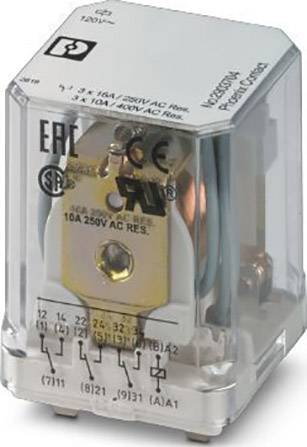

Priehľadné relé s technickými špecifikáciami na prednej strane, vhodné pre 16A/250V striedavý prúd, zobrazuje firemné logá.

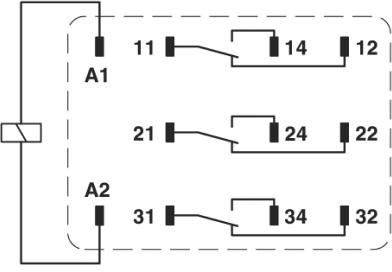

Schéma zapojenia zobrazuje tri identické obvody s dvoma vstupmi A1 a A2, prepojené vždy s dvoma výstupmi (11-14-12, 21-24-22, 31-34-32).

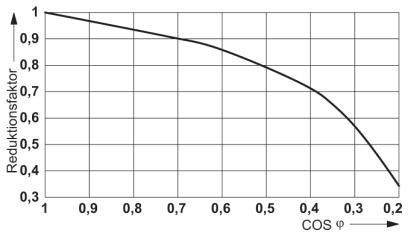

Graf znázorňuje, ako klesá redukčný faktor z 1 na 0,3, keď COS φ klesá z 1 na 0,2. Osi sú 'Redukčný faktor' a 'COS φ'.

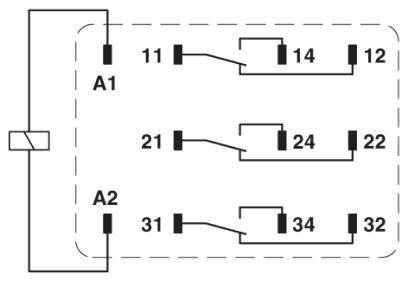

Schéma zapojenia relé: Svorky A1, A2 a kontaktové usporiadania 11-14, 21-24, 31-34 prepojené s 12, 22, 32.

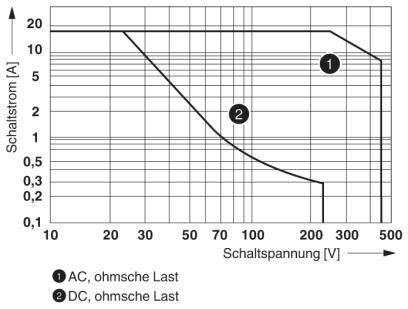

Diagram so spínacím prúdom [A] na osi Y a spínacím napätím [V] na osi X; zobrazuje krivky pre 'AC, ohmická záťaž' a 'DC, ohmická záťaž'.

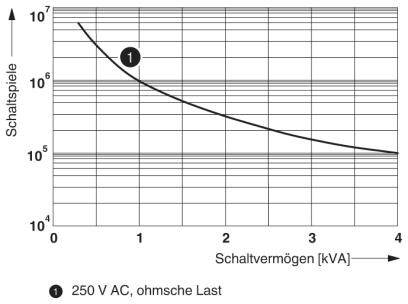

'Diagram: Krivka životnosti zobrazuje spínacie cykly v závislosti od spínacej schopnosti v kVA. Príkladový bod vyznačený: 250 V AC, ohmická záťaž.'

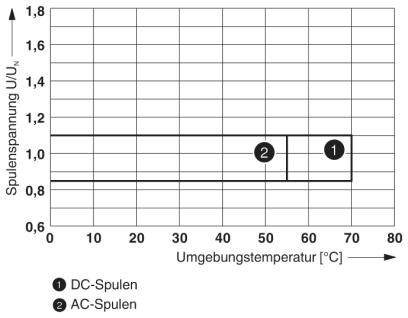

Graf zobrazuje napätie cievky v závislosti od okolitej teploty: Línia 1 pre jednosmerné cievky, línia 2 pre striedavé cievky. Osi: Napätie (U/UN), Teplota (°C).

1/7

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

relé

Menovité napätie cievky

120 V/AC

Typ kontaktu

3 prepínacie

Spínacie napätie (max.)

440 V/AC

Datasheety: (PDF)

Doručenie: St 21. 10.

68 Ks

Počet

Celkom (20,99 € / kus)

20,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: relé

Typ: REL-PR3-120AC/3X21

Menovité napätie cievky: 120 V/AC

Typ kontaktu: 3 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 440 V/AC

Spínací prúd (max.): 16 A

Max. spínací výkon: 384 W

Pripojenie: zástrčka

Izolačné napätie: 250 V/AC

Reakčná doba: 5 ms

Vlastnosti: zásuvné

Min. teplota: -40 °C

Max. teplota: +55 °C

Šírka: 38.6 mm

V: 36.1 mm

Hĺbka: 45.5 mm

Rozmer.: (š x v x h) 38.6 x 36.1 x 45.5 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno
