Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relé modul 2 prepínacie Piece 10 ks

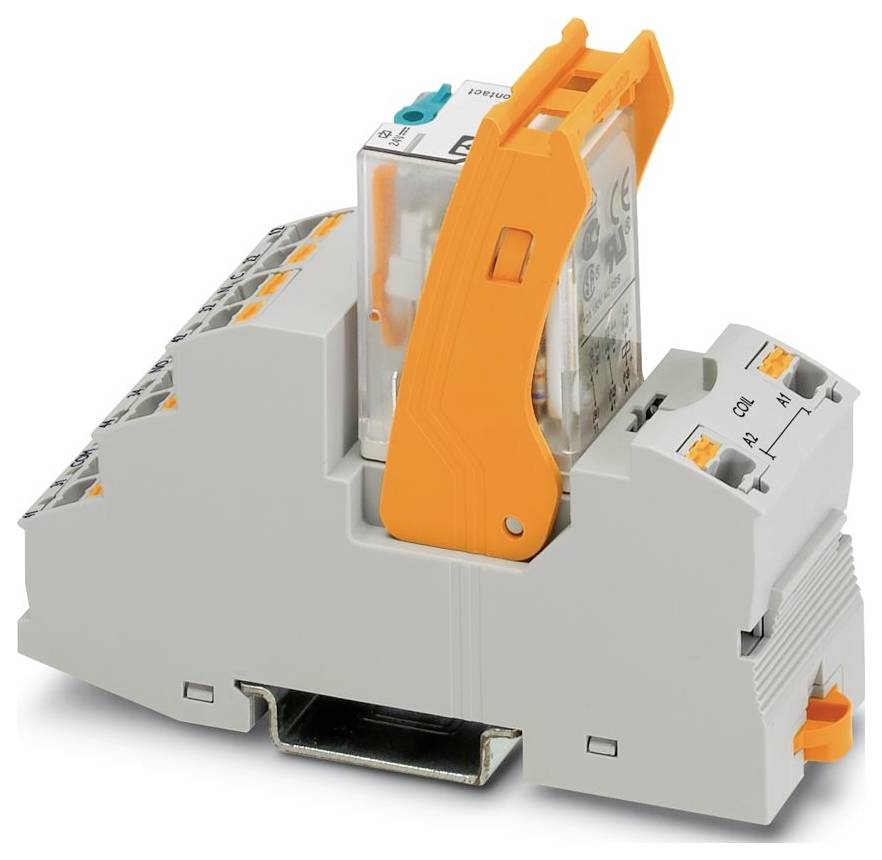

Svorkovnice s oranžovou pákou a pripojeným relé modulom, používaná na elektrické spojenia a správu obvodov.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

Relé modul

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

250 V DC/AC

Typ

RIF-2-RPT-LDP-24DC/2X21

Datasheety: (PDF)

Doručenie: Po 14. 9.

3701 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (10,16 € / kus)

101,62 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: RIFLINE complete
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou); 0,14 mm² ... 1 mm² (dutinka s plastovou objímkou, dva vodiče na dvojitej svorkovnici)
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Prierez vodiča AWG: 26 ... 16 (pevný); 26 ... 16 (flexibilné)
Šírka: 31 mm
výška 96 mm
Hĺbka: 75 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2 (menovité napätie 230/400 V)
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 1,01 W
Priemer: 3,2 mm
Prevádzkový režim: 100 % ED
Rozsah vstupného napätia: 19,2 V DC ... 30 V jednosmerného prúdu (20 °C)
Rozmery článku: Rozmery článku
Návod na montáž: možné spojiť bez rozstupu
Ochranný obvod: voľnobežná dióda
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Použitie: Univerzálne
Vrt: Vrt
Maximálny zapínací prúd: 30 A (20 ms, normálne otvorený kontakt)
Izolácia: Základná izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 20. januára 2026
Menovité vstupné napätie UN: 24 V DC
Rozsah vstupného napätia vzhľadom na UN: pozri diagram
Typický vstupný prúd pri UN: 42 mA
Indikátor prevádzkového napätia: žltá LED dióda
Konfigurácia kontaktov: 2 prepínacie kontakty
Maximálny trvalý prúd: 10 A (pozri diagram)
Trieda horľavosti podľa UL 94 (kryt): V2 (kryt)
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 4 kV
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT I (relé)
Prepínanie: Prepínanie
Mechanická životnosť: cca 2 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 2,5 kVrms (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 13 ms
Typický čas relapsu: 14 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Minimálne spínacie napätie: 5 V (24 mA)
Minimálny spínací prúd: 5 mA (24 V)
Maximálny spínaný výkon (odporová záťaž): 240 W (pri 24 V DC); 124 W (pri 48 V DC); 108 W (pri 60 V DC); 52 W (pri 110 V DC); 48 W (pri 220 V DC); 2500 VA (pri 250 V AC)
Spínací prúd: 2 A (pri 24 V, DC13); 0,22 A (pri 120 V, DC13); 0,11 A (pri 250 V, DC13); 3 A (pri 120 V, AC15); 1,5 A (pri 240 V, AC15)
Skúšobné napätie (kontakt/kontakt): 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
Napätie cievky: 24 V DC

Druh obalu: Piece

Kategória výrobku: Relé modul

Typ: RIF-2-RPT-LDP-24DC/2X21

Pripojenie: Push-in pripojenie pružinovou svorkou

Riadiace napätie (min.): 19.2 V/DC

Riadiace napätie (max.): 30 V/DC

Reakčná doba: 13 ms

Čas rozpadu: 14 ms

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 2500 VA

Vlastnosti: S úchytným strmeňom

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hĺbka: 75 mm

Šírka: 31 mm

V: 96 mm

Rozmer.: (š x v x h) 31 x 96 x 75 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relé modul 2 prepínacie Piece 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relé modul 2 prepínacie Piece 10 ks

Popis

Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé, výkonového kontaktného relé a montážneho držiaka. Konfigurácia kontaktov: 2 prepínacie kontakty. Vstupné napätie: 24 V DC
