Ilustračný obrázok
Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relé modul 2 prepínacie 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Relé modul
Typ kontaktu
2 prepínacie
Spínacie napätie (max.)
250 V DC/AC
Typ
RIF-2-RPT-LV-230AC/2X21
Pripojenie
Push-in pripojenie pružinovou svorkou
Datasheety: (PDF)
142 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (149,99 € / kus)
149,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: RIFLINE complete
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou); 0,14 mm² ... 1 mm² (dutinka s plastovou objímkou, dva vodiče na dvojitej svorkovnici)
- Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
- Prierez vodiča AWG: 26 ... 16 (pevný); 26 ... 16 (flexibilné)
- Šírka: 31 mm
- výška 96 mm
- Hĺbka: 75 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2 (menovité napätie 230/400 V)
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 1,5 W
- Priemer: 3,2 mm
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 184 V AC ... 276 V striedavého prúdu (20 °C)
- Rozmery článku: Rozmery článku
- Návod na montáž: možné spojiť bez rozstupu
- Ochranný obvod: Varistor
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Použitie: Univerzálne
- Vrt: Vrt
- Maximálny zapínací prúd: 30 A (20 ms, normálne otvorený kontakt)
- Izolácia: Základná izolácia
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 20. januára 2026
- Menovité vstupné napätie UN: 230 V AC
- Rozsah vstupného napätia vzhľadom na UN: pozri diagram
- Typický vstupný prúd pri UN: 6,5 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 2 prepínacie kontakty
- Maximálny trvalý prúd: 8,5 A (pozri diagram)
- Trieda horľavosti podľa UL 94 (kryt): V2 (kryt)
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 4 kV
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT I (relé)
- Prepínanie: Prepínanie
- Mechanická životnosť: cca 2 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 2,5 kVrms (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typická doba odozvy: 5 ms ... 15 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 5 V (24 mA)
- Minimálny spínací prúd: 5 mA (24 V)
- Maximálny spínaný výkon (odporová záťaž): 204 W (pri 24 V DC); 124 W (pri 48 V DC); 108 W (pri 60 V DC); 52 W (pri 110 V DC); 48 W (pri 220 V DC); 2125 VA (pri 250 V AC)
- Spínací prúd: 2 A (pri 24 V, DC13); 0,22 A (pri 120 V, DC13); 0,11 A (pri 250 V, DC13); 3 A (pri 120 V, AC15); 1,5 A (pri 240 V, AC15)
- Skúšobné napätie (kontakt/kontakt): 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
- Frekvencia siete: 50/60 Hz
- Typický rozsah času relapsu: 5 ms ... 20 ms
- Napätie cievky: 230 V AC
- Kategória výrobku
Relé modul
- Typ
RIF-2-RPT-LV-230AC/2X21
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
184 V/AC
- Riadiace napätie (max.)
276 V/AC
- Typ kontaktu
2 prepínacie
- Materiál kontaktu
AgNi
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
2125 VA
- Vlastnosti
S úchytným strmeňom
IP20
- Max. teplota
50 °C
- Min. teplota
-40 °C
- Hĺbka
75 mm
- Šírka
31 mm
- V
96 mm
- Rozmer.
(š x v x h) 31 x 96 x 75 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relé modul 2 prepínacie 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relé modul 2 prepínacie 10 ks
Popis

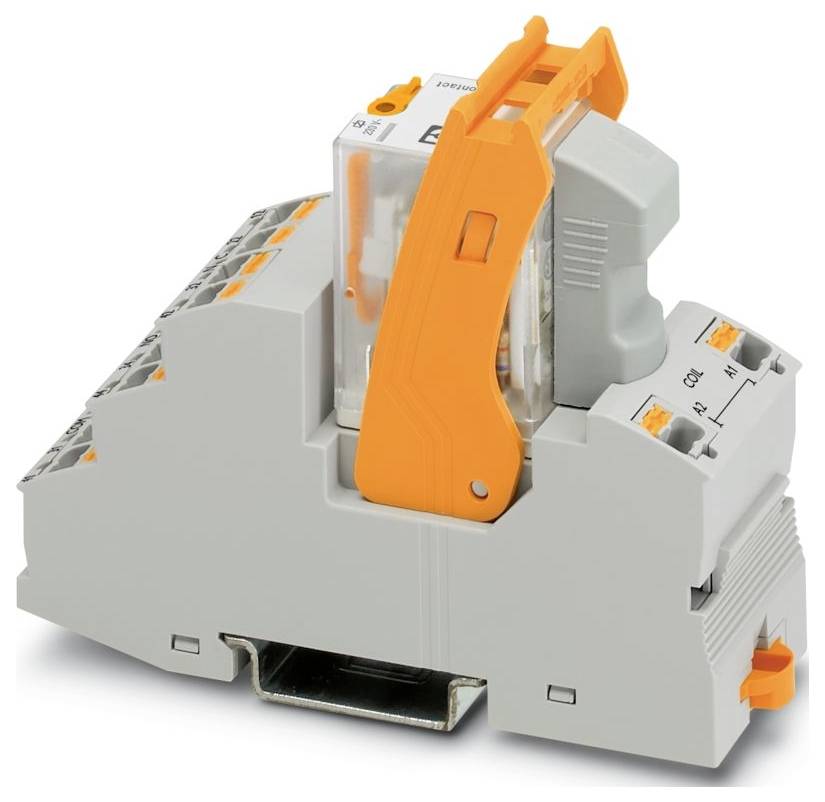

Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé, výkonového kontaktného relé, zásuvného zobrazovacieho/odrušovacieho modulu a montážneho držiaka. Konfigurácia kontaktov: 2 prepínacie kontakty. Vstupné napätie: 230 V AC
