Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relé modul 3 spínacie, 1 rozpínací Piece 10 ks

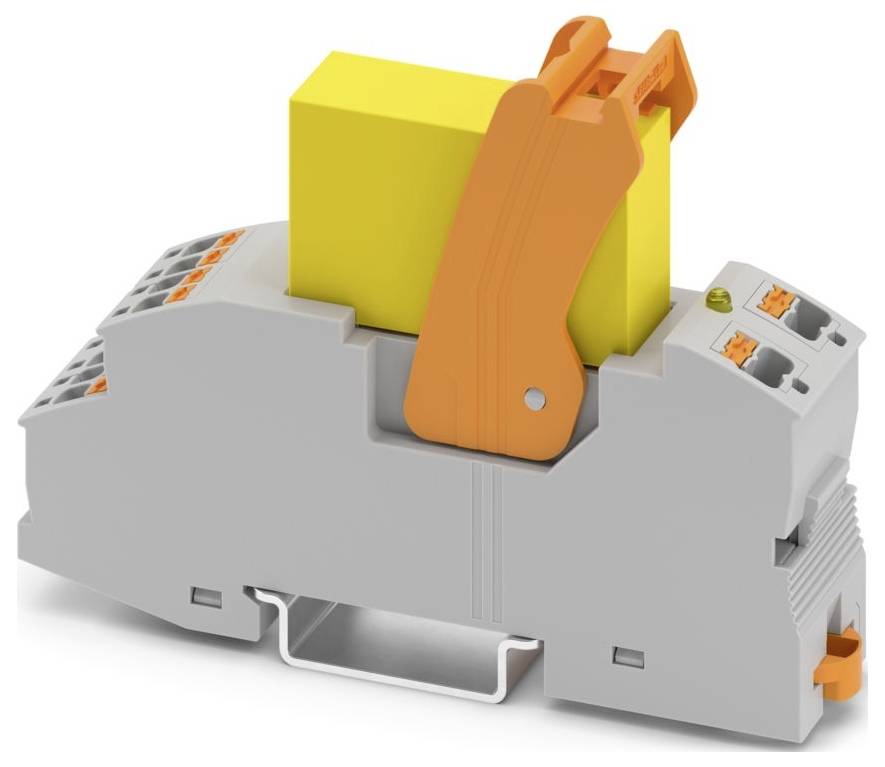

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

Relé modul

Typ kontaktu

3 spínacie

1 rozpínací

Spínacie napätie (max.)

300 V/DC

Typ

RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Datasheety: (PDF)

Doručenie: Po 14. 9.

425 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (36,50 € / kus)

365,04 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: RIFLINE complete
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou); 0,14 mm² ... 1 mm² (dutinka s plastovou objímkou, dva vodiče na dvojitej svorkovnici)
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Prierez vodiča AWG: 26 ... 16 (pevný); 26 ... 16 (flexibilné)
Šírka: 21 mm
výška 96 mm
Hĺbka: 67 mm
Trieda horľavosti podľa UL 94: V2 (kryt)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: EN 61810-1
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 2
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Maximálna strata výkonu pri nominálnych podmienkach: 0,41 W
Prevádzkový režim: 100 % ED
Certifikát: v súlade s UKCA
Prúd: 10 A (RT28-32)
Rozmery článku: Rozmery článku
Návod na montáž: možné spojiť bez rozstupu
Napätie: 500 V (SCPD)
Ochranný obvod: voľnobežná dióda
Maximálne spínacie napätie: 250 V AC; 300 V DC
Indikátor stavu: LED (žltá)
Použitie: Nútené kontakty
Skratový prúd: 1 kA (podmienený skratový prúd)
Maximálny zapínací prúd: 35 A (20 ms)
Izolácia: Základná izolácia; Bezpečné oddelenie, zosilnená izolácia a 6 kV medzi cievkou a kontaktným obvodom a medzi kontaktmi 11-12 alebo 13-14, 41-42 až 23-24, 33-34
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 12.09.2025
Rozsah vstupného napätia vzhľadom na UN: pozri diagram zníženia výkonu
Typický vstupný prúd pri UN: 17 mA
Konfigurácia kontaktov: 3 normálne zatvorené kontakty, 1 normálne otvorený kontakt
Maximálny trvalý prúd: 6 A
UKCA: UKCA
Menovité izolačné napätie: 250 V AC (vstup / výstup)
Menovité impulzné napätie: 6 kV (vstup / výstup)
Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT II (relé)
Stupeň ochrany (miesto inštalácie): IP54 (miesto inštalácie)
Prepínanie: Prepínanie
Mechanická životnosť: cca 107 spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 10 ms
Typický čas relapsu: 15 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktov: AgSnO, tvrdo pozlátený
Minimálne spínacie napätie: 10 V (5 mA)
Minimálny spínací prúd: 5 mA (10 V)
Maximálny vypínací výkon (odporová záťaž): 144 W (24 V DC); 100 W (48 V DC); 75 W (60 V DC); 55 W (110 V DC); 50 W (220 V DC); 1500 VA (250 V AC)
Skúšobné napätie (rozpojený kontakt): 1,5 kVrms (50 Hz, 1 min., rozpojený kontakt)
Napätie cievky: 24 V DC
B10d: 810 000 cyklov (AC15, 250 V / 0,5 A, 1 NO); 170 000 cyklov (AC15 | 250 V / 2 A | 1 NO); 318 000 cyklov (DC13, 24 V / 1 A, 1 NO); 208 000 cyklov (DC13, 24 V / 2 A, 1 NO)
Nútene vedené kontakty podľa EN 61810-3: Typ A
Schéma CB kategórie úžitkového zariadenia (IEC 60947-5-1): AC15, 2 A/240 V (normálne otvorený); DC13, 2 A/24 V (normálne otvorený)
Zariadenie na ochranu proti skratu: Zariadenie na ochranu proti skratu
Prevádzkové napätie UN: 24 V DC
Všetky špecifikácie podľa normy: Všetky špecifikácie podľa normy
Strata vstupného výkonu pri UN: 0,4 W
Skúšobné napätie (): 4 kVrms (50 Hz, 1 min., medzi kontaktmi: všetky ostatné)

Druh obalu: Piece

Kategória výrobku: Relé modul

Typ: RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Pripojenie: Push-in pripojenie pružinovou svorkou

Riadiace napätie (max.): 24 V/DC

Reakčná doba: 10 ms

Čas rozpadu: 15 ms

Typ kontaktu: 3 spínacie
1 rozpínací

Materiál kontaktu: AgSnO + tvrdené pozlátenie

Spínacie napätie (max.): 300 V/DC

Max. spínací výkon: 1500 VA

Výkon cievky: 0.4 W

Vlastnosti: s LED diódou
S nulovou diódou
S úchytným strmeňom

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hĺbka: 67 mm

Šírka: 21 mm

V: 96 mm

Rozmer.: (š x v x h) 21 x 96 x 67 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relé modul 3 spínacie, 1 rozpínací Piece 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relé modul 3 spínacie, 1 rozpínací Piece 10 ks

Popis

Reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé so stavovou LED diódou, voľnobežnej diódy a upevňovacej konzoly, bezpečnostné relé s nútene vedenými kontaktmi podľa DIN EN 61810-3, konfigurácia kontaktov: 3 normálne otvorené a 1 normálne zatvorené, vstupné napätie: 24 V DC
