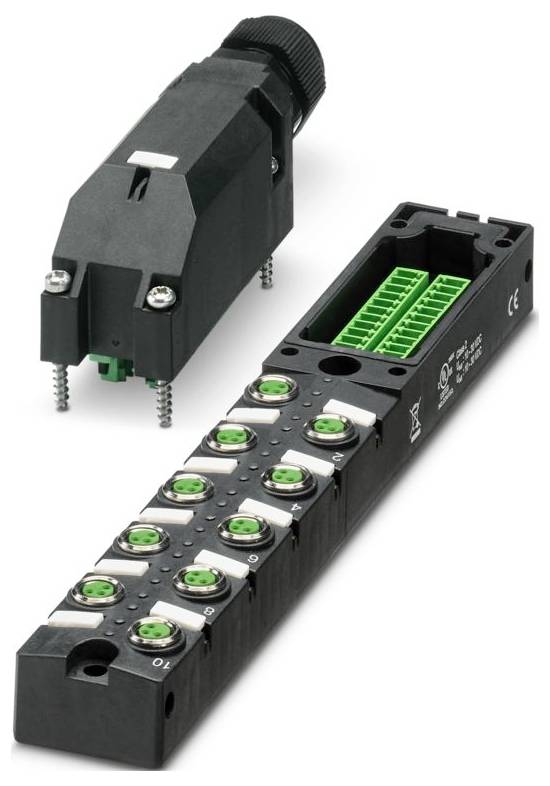

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Single
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Single
Kategória výrobku
box snímača/aktora
Počet signálnych miest
10
Počet rozdeľovačov
10
Osadenie
jednoduché
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
66,66 €
3
3% = 1,85 €
64,81 €
5
4% = 2,59 €
64,07 €
10
5% = 3,08 €
63,58 €
25
5% = 3,64 €
63,02 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (66,66 € / kus)
66,66 €
bez DPH.
Technické parametre
- Počet pólov: 3
- Menovité napätie UN: 24 V DC
- Typ pripojenia: zásuvný pružinový konektor
- Šírka: 30 mm
- výška 49 mm
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP67
- Teplota okolia (prevádzka): -25 °C ... 80 °C
- Normy/predpisy: IEC 61076-2-104
- Materiál tesnenia: FKM
- Dĺžka: 203 mm
- Materiál kontaktnej plochy: Ni/Au
- Vonkajší priemer kábla: 6 mm ... 12 mm
- Poznámka k použitiu: Nepoužité sloty musia byť pred použitím uzavreté. Vhodné uzatváracie prvky nájdete v časti „Príslušenstvo“.
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Štandardné označenie: Konektor M8
- Použitie: Štandardné
- Kódovanie: A
- LED: áno
- Kontaktný materiál: CuZn
- Počet slotov: 10
- Maximálne prevádzkové napätie Umax: 30 V DC
- Celkový menovitý prúd: 8 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 2 A
- Typ pripojenia senzora/akčného člena: Zásuvka M8
- Priradenie pripojenia: Priradenie pripojenia
- Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;7 / 4 (A) = 7 / 4;8 / 4 (A) = 8 / 4;9 / 4 (A) = 9 / 4;10 / 4 (A) = 10 / 4;1-10 / 1 (+24V) = UN;1-10 / 3 (0V) = 0V
- Indikátor stavu k dispozícii: áno
- Materiál závitového puzdra: zliatina medi
- Materiál tesnenia O-krúžku: FKM
- Materiál nosiča kontaktov: PBT
- Materiál kontaktnej strany hlavného kábla: zliatina medi
- Materiál kontaktnej plochy na strane hlavného kábla: pocínovaný
- Prierez flexibilného signálneho kábla: 0,2 mm² ... 1,5 mm²
- Prierez flexibilného pripojenia napájacieho zdroja: 0,2 mm² ... 1,5 mm²
- Prierez flexibilného signálneho kábla AWG: 24 ... 16
- Prierez flexibilného pripojenia napájacieho zdroja AWG: 24 ... 16
- Dĺžka odizolovania signálneho vodiča: 10 mm
- Dĺžka odizolovania plášťa: 70 mm (hlavný kábel)
- Uťahovací moment pre skrutku krytu: 1 Nm
- Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,8 Nm
- Materiál zalievacej hmoty: PUR
- Materiál kontaktného nosiča kábla kufra: PA
- Lokálna diagnostika: Zelená LED dióda napájacieho napätia; žltá LED dióda indikátora stavu I/O
- Monitorovaná funkcia: Napájacie napätie
- Optické znázornenie: Zelená LED dióda
- Veľkosť kľúča pre prevlečnú maticu: 24 mm
- Veľkosť kľúča na poistné matice: 24 mm
- Druh obalu
Single
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
10
- Osadenie
jednoduché
- Typ
SACB-10/3-L-PTP-M8 HD
- Hlavné vedenie
áno
- Počet rozdeľovačov
10
- Stavový indikátor
s LED
- Druh signálu
PNP
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Šírka
30 mm
- Dĺžka
203 mm
IP67
- Prúdová zaťažiteľnosť na každý slot
2 A
- Celkový prúd (jednoduché napájanie)
8 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Max. prierez pripojovacieho vodiča
1.5 mm²
- Min. prierez pripojovacieho vodiča
0.2 mm²
- Druh pripojenia (rozdeľovacia boxy)
zásuvka M8
- Materiál puzdra
PBT
- Počet kontaktov
3
- Číslo výrobcu
1197625
- Obsah
1 ks
- Pólov
3
- V
49 mm
- Prúdová zaťažiteľnosť (spolu)
8 A
- Prúdová zaťažiteľnosť na vstupný / výstupný signál
2 A
- Prevádzkové napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Single
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Single
Popis
Rozvodná skrinka, Použitie: Štandardná, Typ pripojenia: Kovová zásuvka M8, Počet zásuvných drážok: 10, Počet pólov: 3, Kódovanie: A, Konfigurácia zásuvných drážok: jednoduchá, Indikátor stavu: áno, PNP; Pripojenie k hlavnej linke: zásuvný pružinový konektor 180°, Tienenie: nie
