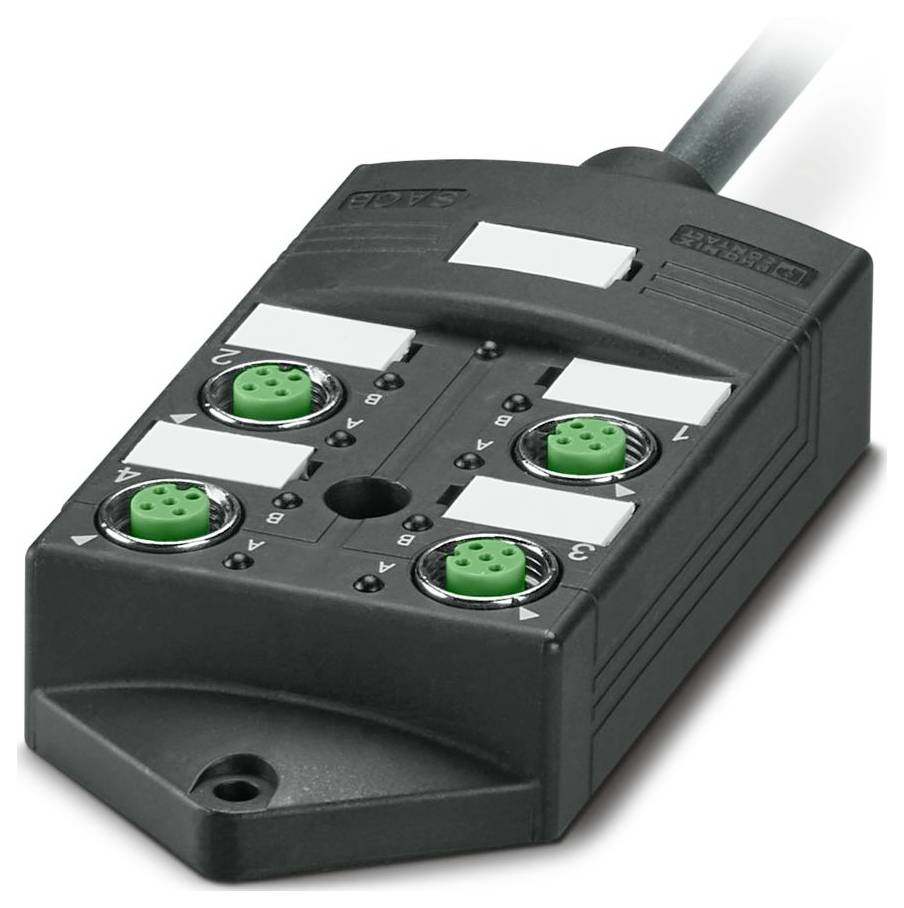

Ilustračný obrázok
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 box snímača/aktora 26 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
box snímača/aktora
Počet signálnych miest
4
Počet rozdeľovačov
4
Osadenie
jednoduché
Typ
SACB-4/ 4-L-15,0PUR SCO
Datasheety: (PDF)
Celkom (2 869,00 € / kus)
2 869,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 7
- Menovité napätie UN: 24 V DC
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP65; IP67; IP69K
- Teplota okolia (prevádzka): -30 °C ... 90 °C
- Normy/predpisy: IEC 61076-2-101
- Materiál tesnenia: NBR
- Materiál kontaktnej plochy: pozlátený
- Vonkajší priemer kábla: 6,90 mm ±0,2 mm
- Poznámka k použitiu: Nepoužité sloty musia byť pred použitím uzavreté. Vhodné uzatváracie prvky nájdete v časti „Príslušenstvo“.
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 15 m
- Prierez vodiča: 4x 0,34 mm² (signálový vodič); 3x 0,75 mm² (silový vodič)
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Štandardné označenie: Konektor M12
- Vonkajší plášť, farba: čierna RAL 9005
- Použitie: Štandardné, rozšírené požiadavky
- Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám
- Kódovanie: A
- Materiál kontaktu: zliatina medi
- Skúšobné napätie: 2000 V
- Počet slotov: 4
- Maximálne prevádzkové napätie Umax: 30 V DC
- Celkový menovitý prúd: 12 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 4 A
- Priradenie pripojenia: Priradenie pripojenia
- Slot/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;1-4 / 1 (+ 24 V) = BN;1-4 / 3 (0 V) = BU;1-4 / 5 (PE) = GNYE
- Indikátor stavu k dispozícii: áno
- Materiál závitového puzdra: Zinkový odliatok; PBT; PUR
- Materiál nosiča kontaktov: PA
- PUR/PVC čierna [PUR]: PUR/PVC čierna [PUR]
- Hmotnosť šnúry: 77,9 kg/km
- Štýl UL AWM: 20549
- Tienené: nie
- Typ kábla: PUR/PVC čierny [PUR]
- Konštrukcia vodiča signálneho kábla: 19 x 0,15 mm
- Signálny vodič AWG: 22
- Konštrukcia vodičov napájania: 42x 0,15 mm
- Napájanie AWG: 18
- Priemer vodiča vrátane izolácie: 1,3 mm ±0,1 mm (signálový vodič); 1,8 mm ±0,1 mm (silový vodič)
- Materiál izolácie drôtu: PVC
- Jednoduchý vodič, farba: hnedá, modrá, zelená/žltá, biela, zelená, žltá, sivá
- Hrúbka vnútornej steny: ≥ 0,15 mm
- Hrúbka vonkajšej steny: ≥ 0,38 mm
- Celkové splietanie: Žily splietané vo vrstvách
- Menovité napätie kábla: 300 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 7,5 x D
- Minimálny polomer ohybu, flexibilne položený: 10 x D
- Najmenší polomer ohybu, trvalo nainštalovaný: 52 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 69 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 1 500 000, polomer ohybu: 69 mm, dráha pohybu: 2 m, rýchlosť pohybu: 2 m/s
- Odolnosť voči horeniu: DIN EN 50265
- Odolnosť voči oleju: podľa VDE 0472 časť 803
- Špeciálne vlastnosti: bez silikónu
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
4
- Osadenie
jednoduché
- Typ
SACB-4/ 4-L-15,0PUR SCO
- Hlavné vedenie
áno
- Počet rozdeľovačov
4
- Stavový indikátor
s LED
- Pripojenie
KONEKTOR
- Dĺžka
15 m
IP65
IP67
IP69K
- Prúdová zaťažiteľnosť na každý slot
4 A
- Celkový prúd (jednoduché napájanie)
12 A
- Max. teplota
90 °C
- Min. teplota
-30 °C
- Max. prierez pripojovacieho vodiča
0.75 mm²
- Min. prierez pripojovacieho vodiča
0.34 mm²
- Druh pripojenia (rozdeľovacia boxy)
zásuvka M12
- Počet kontaktov
4
- Číslo výrobcu
1687912
- Obsah
26 ks
- Dĺžka kábla
15 m
- Pólov
4
- Prúdová zaťažiteľnosť (spolu)
12 A
- Prúdová zaťažiteľnosť na vstupný / výstupný signál
2 A
- Farba púzdra
čierna
- Prevádzkové napätie
24 V
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 box snímača/aktora 26 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 box snímača/aktora 26 ks
Popis
Rozvodná skrinka, použitie: štandardné, rozšírené požiadavky, počet slotov: 4, počet pólov: 4, kódovanie: A, konfigurácia slotov: jednoduchá, indikátor stavu: áno; pripojenie k hlavnej linke: pevné pripojenie 180°, PUR/PVC, dĺžka kábla: 15 m, tienenie: nie
