Ilustračný obrázok

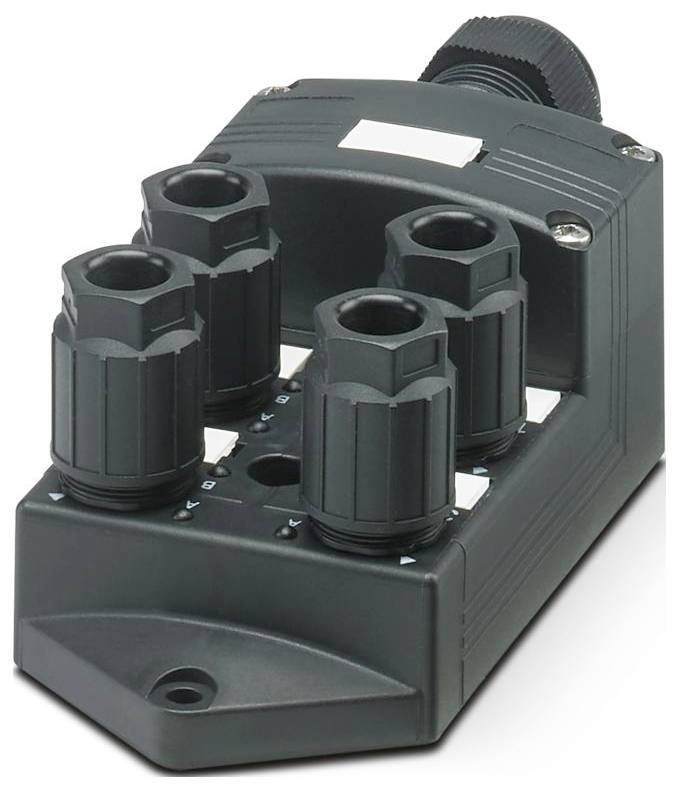

Phoenix Contact SACB-4/ 8-L-C QO 1156005 box snímača/aktora rozdeľovač QUICKON 1 ks Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
box snímača/aktora
Počet signálnych miest
4
Počet rozdeľovačov
4
Osadenie
dvojité
Datasheety: (PDF)
15 Ks
Počet
Celkom (87,99 € / kus)
87,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 5
- Menovité napätie UN: 24 V DC
- Typ pripojenia: Zásuvné skrutkové pripojenie
- Šírka: 58 mm
- výška 45 mm
- Trieda horľavosti podľa UL 94: V0
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP65
- Teplota okolia (prevádzka): -30 °C ... 80 °C; -5 °C ... 50 °C (počas montáže)
- Materiál tesnenia: FKM
- Dĺžka: 131 mm
- Materiál kontaktnej plochy: Sn
- Vonkajší priemer kábla: 7 mm ... 12 mm
- Aplikačná poznámka: Káble s 5 vodičmi môžu mať maximálny prierez pripojenia 0,5 mm²/AWG 20.
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- LED: áno
- Materiál kontaktu: oceľ/meď
- Počet slotov: 4
- Maximálne prevádzkové napätie Umax: 30 V DC
- Celkový menovitý prúd: 10 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 4 A
- Typ pripojenia senzora/akčného člena: QUICKON
- Priradenie pripojenia: Priradenie pripojenia
- Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (A) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (A) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (A) = 4 / 4; 4 / 2 (B) = 4 / 2; 1-4 / 1 (+24V) = UN; 1-4 / 3 (0V) = 0V; 1-4 / 5 (PE) = PE
- Indikátor stavu k dispozícii: áno
- Materiál tesnenia O-krúžku: FKM
- Materiál nosiča kontaktov: PA 6.6
- Materiál kontaktnej strany hlavného kábla: zliatina medi
- Materiál kontaktnej plochy (strana hlavného kábla): Ni
- Prierez flexibilného signálneho kábla: 0,14 mm² ... 0.5 mm²
- Prierez flexibilného pripojenia napájacieho zdroja: 0,14 mm² ... 0.5 mm²
- Prierez flexibilného signálneho kábla AWG: 26 ... 20
- Prierez flexibilného pripojenia napájacieho zdroja AWG: 26 ... 20
- Dĺžka odizolovania signálneho vodiča: 7 mm
- Dĺžka odizolovania plášťa: 50 mm (hlavný kábel)
- Uťahovací moment pre skrutku krytu: 0,35 Nm
- Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,5 Nm
- Uťahovací moment pre prevlečnú maticu: 4 Nm
- Materiál zalievacej hmoty: PUR
- Materiál kontaktného nosiča, strana kábla: PA 6.6 V0
- Lokálna diagnostika: Napájacie napätie na modul (LED zelená); Indikátor stavu I/O (LED žltá)
- Monitorovaná funkcia: Napájacie napätie na modul
- Optické znázornenie: Zelená LED dióda
- Veľkosť kľúča pre prevlečnú maticu: 16 mm
- Materiál izolácie jadra: PVC/PE/PP/guma
- Druh obalu
Piece
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
4
- Osadenie
dvojité
- Typ
SACB-4/ 8-L-C QO
- Hlavné vedenie
áno
- Počet rozdeľovačov
4
- Stavový indikátor
s LED
- Druh signálu
PNP
- Pripojenie
zasúvacie skrutková prípojka
- Šírka
58 mm
- Dĺžka
131 mm
IP65
- Prúdová zaťažiteľnosť na každý slot
4 A
- Celkový prúd (jednoduché napájanie)
10 A
- Max. teplota
80 °C
- Min. teplota
-30 °C
- Max. prierez pripojovacieho vodiča
0.75 mm²
- Min. prierez pripojovacieho vodiča
0.14 mm²
- Druh pripojenia (rozdeľovacia boxy)
prípojka QUICKON
- Materiál puzdra
PBT
- Počet kontaktov
5
- Číslo výrobcu
1156005
- Obsah
1 ks
- Pólov
5
- V
45 mm
- Prúdová zaťažiteľnosť (spolu)
10 A
- Prúdová zaťažiteľnosť na vstupný / výstupný signál
2 A
- Prevádzkové napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565122 Phoenix Contact SACB-4/ 8-L-C QO 1156005 box snímača/aktora rozdeľovač QUICKON 1 ks Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565122 Phoenix Contact SACB-4/ 8-L-C QO 1156005 box snímača/aktora rozdeľovač QUICKON 1 ks Piece
Popis
Rozvodná skrinka, typ pripojenia: QUICKON, 0,14 mm² ... 0,75 mm², Počet zásuvných drážok: 4, Počet pólov: 5, Konfigurácia zásuvných drážok: dvojitá, Indikátor stavu: áno, PNP; Pripojenie k hlavnej linke: Zásuvná skrutková svorka 180°, Tienenie: nie, Pri pripojení 5 vodičov je možné pripojiť max. 0,5 mm²
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
