Name: Phoenix Contact SACB-6/12-L-M23 P12 1491733 box snímača/aktora 1 ks
Brand: Phoenix Contact
SKU: 3568809
Availability: SoldOut

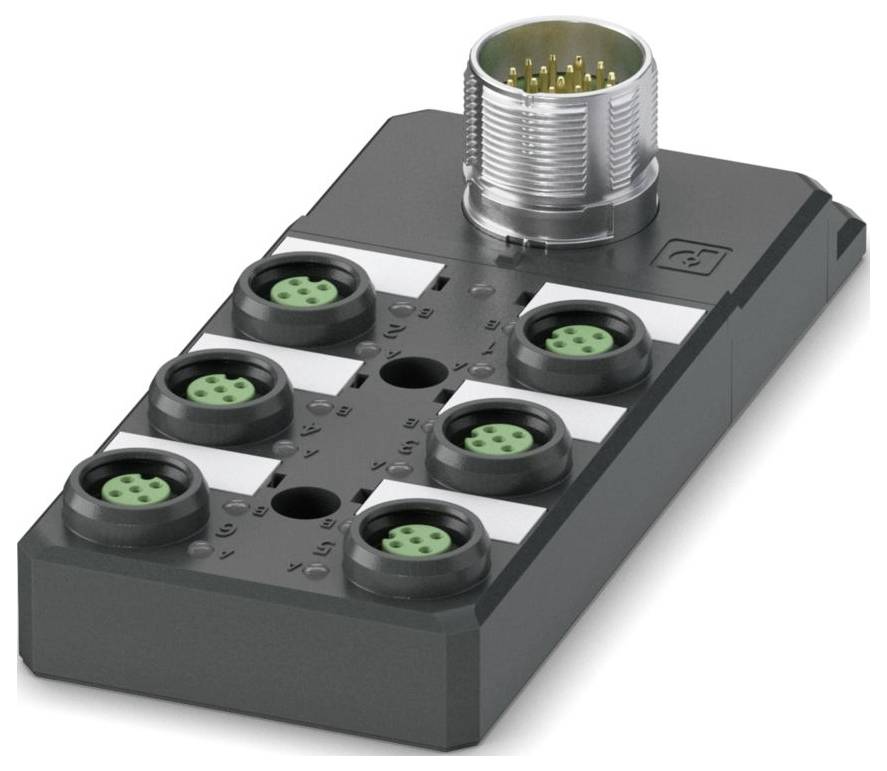

Čierny obdĺžnikový blok elektronického konektora so šiestimi kruhovými zelenými portmi a väčším kovovým konektorom na vrchu.

Ilustračný obrázok

Kategória výrobku

box snímača/aktora

Počet rozdeľovačov

Osadenie

dvojité

Typ

SACB-6/12-L-M23 P12

Hlavné vedenie

áno

Datasheety: (PDF)

Nie je k dispozícii

Celkom (124,99 € / kus)

124,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet pólov: 5
Menovité napätie UN: 24 V DC
Typ pripojenia: Konektor M23 (pre štandardné a rýchloupínacie uzamykanie ONECLICK)
Šírka: 56 mm
výška 35,2 mm
Trieda horľavosti podľa UL 94: V0
Materiál puzdra: PBT
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP65; IP67
Teplota okolia (prevádzka): -25 °C ... 80 °C
Materiál tesnenia: FKM
Dĺžka: 134 mm
Materiál kontaktnej plochy: Ni/Au
Poznámka k použitiu: Pri použití skrutkového konektora M23 je potrebný O-krúžok.
Pripojenie vodiča: Pripojenie vodiča
Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
Použitie: Štandardné
Kódovanie: A
Kontaktný materiál: CuSn
Počet slotov: 6
Maximálne prevádzkové napätie Umax: 30 V DC
Celkový menovitý prúd: 12 A
Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
Menovitý prúd na slot: 4 A
Typ pripojenia senzora/akčného člena: Zásuvka M12 typu push-pull; Zásuvka M12
Uťahovací moment pre otvor kábla snímača/akčného člena: 0,4 Nm
Priradenie pripojenia: Priradenie pripojenia
Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = 15; 1 / 2 (B) = 7; 2 / 4 (A) = 5; 2 / 2 (B) = 4; 3 / 4 (A) = 16; 3 / 2 (B) = 8; 4 / 4 (A) = 3,4 / 2 (B) = 14,5 / 4 (A) = 17,5 / 2 (B) = 9,6 / 4 (A) = 2,6 / 2 (B) = 13,1-6 / 1 (+ 24 V) = 19,1-6 / 3 (0 V) = 6,1-6 / 5 (PE) = 12
Indikátor stavu k dispozícii: áno
Materiál nosiča kontaktov: PA
Materiál kontaktnej strany hlavného kábla: zliatina medi
Materiál kontaktnej plochy na strane hlavného kábla: pozlátený

Kategória výrobku: box snímača/aktora

Osadenie: dvojité

Typ: SACB-6/12-L-M23 P12

Hlavné vedenie: áno

Počet rozdeľovačov: 6

Stavový indikátor: s LED

Druh signálu: PNP

Pripojenie: zástrčka

Šírka: 56 mm

Dĺžka: 134 mm

: IP65
IP67

Prúdová zaťažiteľnosť na každý slot: 4 A

Celkový prúd (jednoduché napájanie): 12 A

Max. teplota: 80 °C

Min. teplota: -25 °C

Druh pripojenia (rozdeľovacia boxy): zásuvka M12

Materiál puzdra: PBT

Počet kontaktov: 5

Číslo výrobcu: 1491733

Obsah: 1 ks

Pólov: 5

V: 35.2 mm

Prúdová zaťažiteľnosť (spolu): 12 A

Prúdová zaťažiteľnosť na vstupný / výstupný signál: 2 A

Prevádzkové napätie: 24 V

: 56 mm

: 35.2 mm

: -25-80 °C

: NIE

: 24-24 V

: Other

: Other

: Other

: 12 A

: 12 A

: IP65

: ÁNO

: NIE

: 2

: 6

: M12

: 5

UKCA: áno
