Ilustračný obrázok

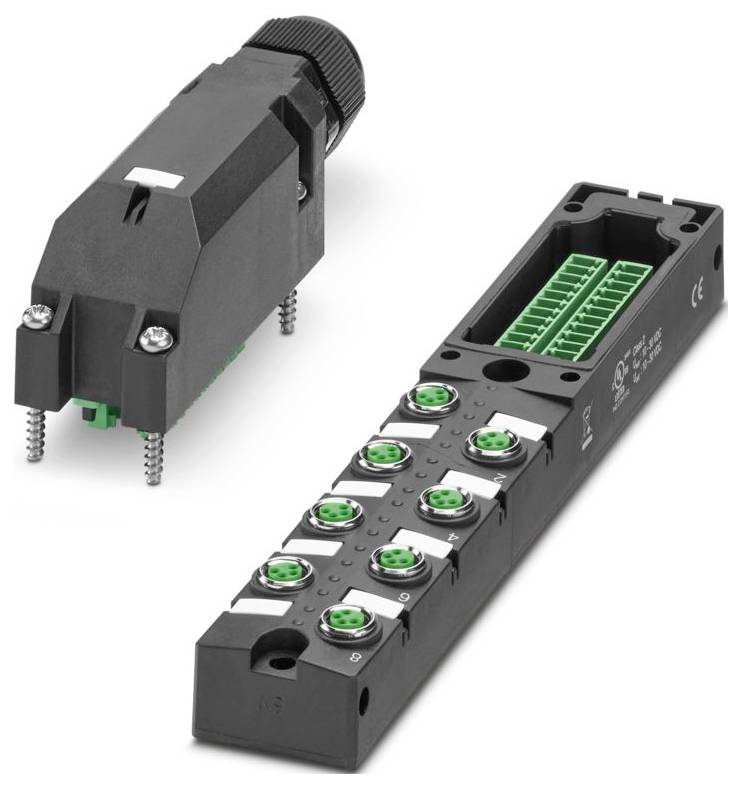

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 box snímača/aktora 1 ks Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
box snímača/aktora
Počet signálnych miest
8
Počet rozdeľovačov
8
Osadenie
dvojité
Datasheety: (PDF)
Celkom (99,99 € / kus)
99,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 4
- Menovité napätie UN: 24 V DC
- Typ pripojenia: Zásuvné skrutkové pripojenie
- Šírka: 30 mm
- výška 49 mm
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP67
- Teplota okolia (prevádzka): -25 °C ... 80 °C
- Normy/predpisy: IEC 61076-2-104
- Materiál tesnenia: FKM
- Dĺžka: 181 mm
- Materiál kontaktnej plochy: Ni/Au
- Vonkajší priemer kábla: 6 mm ... 12 mm
- Poznámka k dokumentácii: Podrobnosti o použitých konektoroch DPS nájdete v technických údajoch článku MC 1.5/10-STF-3.5 - 1847204
- Poznámka k použitiu: Nepoužité sloty musia byť pred použitím uzavreté. Vhodné uzatváracie prvky nájdete v časti „Príslušenstvo“.
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Štandardné označenie: Konektor M8
- Použitie: Štandardné
- Kódovanie: A
- LED: áno
- Kontaktný materiál: CuZn
- Počet slotov: 8
- Maximálne prevádzkové napätie Umax: 30 V DC
- Celkový menovitý prúd: 8 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 2 A
- Typ pripojenia senzora/akčného člena: Zásuvka M8
- Priradenie pripojenia: Priradenie pripojenia
- Drážka/Pól = Farba vodiča alebo pripojenie: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN;1-8 / 3 (0 V) = 0 V
- Indikátor stavu k dispozícii: áno
- Materiál závitového puzdra: zliatina medi
- Materiál tesnenia O-krúžku: FKM
- Materiál nosiča kontaktov: PBT
- Materiál kontaktnej strany hlavného kábla: zliatina medi
- Materiál kontaktnej plochy na strane hlavného kábla: pocínovaný
- Prierez flexibilného signálneho kábla: 0,14 mm² ... 1,5 mm²
- Prierez flexibilného pripojenia napájacieho zdroja: 0,14 mm² ... 1,5 mm²
- Prierez flexibilného signálneho kábla AWG: 26 ... 16
- Prierez flexibilného pripojenia napájacieho zdroja AWG: 26 ... 16
- Dĺžka odizolovania signálneho vodiča: 7 mm
- Dĺžka odizolovania plášťa: 70 mm (hlavný kábel)
- Uťahovací moment pre skrutku krytu: 1 Nm
- Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,8 Nm
- Materiál zalievacej hmoty: PUR
- Materiál kontaktného nosiča kábla kufra: PA
- Lokálna diagnostika: Zelená LED dióda napájacieho napätia; žltá LED dióda indikátora stavu I/O
- Monitorovaná funkcia: Napájacie napätie
- Optické znázornenie: Zelená LED dióda
- Veľkosť kľúča pre prevlečnú maticu: 24 mm
- Veľkosť kľúča na poistné matice: 24 mm
- Druh obalu
Piece
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
8
- Osadenie
dvojité
- Typ
SACB- 8/4-L-C-M8 HD
- Hlavné vedenie
áno
- Počet rozdeľovačov
8
- Stavový indikátor
s LED
- Druh signálu
PNP
- Pripojenie
zasúvacie skrutková prípojka
- Šírka
30 mm
- Dĺžka
181 mm
IP67
- Prúdová zaťažiteľnosť na každý slot
2 A
- Celkový prúd (jednoduché napájanie)
8 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Max. prierez pripojovacieho vodiča
1.5 mm²
- Min. prierez pripojovacieho vodiča
0.14 mm²
- Druh pripojenia (rozdeľovacia boxy)
zásuvka M8
- Materiál puzdra
PBT
- Počet kontaktov
4
- Číslo výrobcu
1197617
- Obsah
1 ks
- Pólov
4
- V
49 mm
- Prúdová zaťažiteľnosť (spolu)
8 A
- Prevádzkové napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 box snímača/aktora 1 ks Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 box snímača/aktora 1 ks Piece
Popis
Rozvodná skrinka, Použitie: Štandardná, Typ pripojenia: Kovová zásuvka M8, Počet zásuviek: 8, Počet pólov: 4, Kódovanie: A, Konfigurácia zásuviek: Dvojitá, Indikátor stavu: Áno, PNP; Pripojenie k hlavnej linke: Zásuvná skrutková svorka 180°, Tienenie: Nie
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
