Ilustračný obrázok

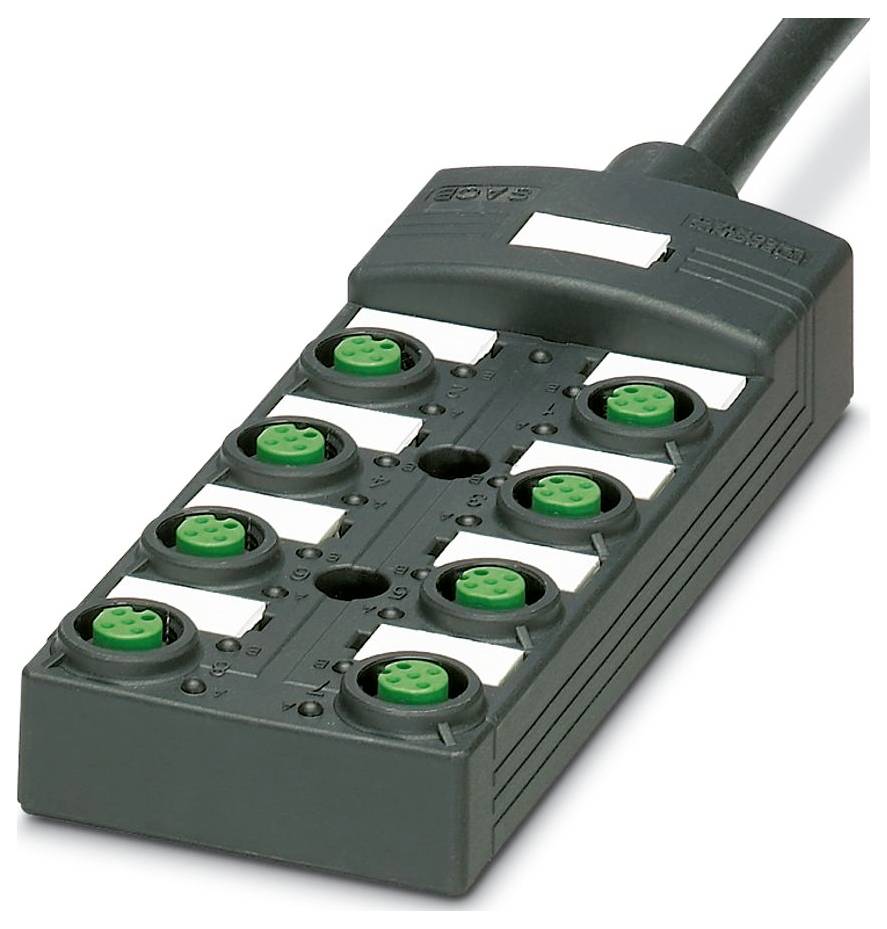

Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 box snímača/aktora 50 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
box snímača/aktora
Počet signálnych miest
8
Počet rozdeľovačov
8
Typ
SACB-8/ 8-L-15,0PUR SCO P
Hlavné vedenie
áno
Datasheety: (PDF)
Celkom (5 079,00 € / kus)
5 079,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 11
- Menovité napätie UN: 24 V DC
- Šírka: 54 mm
- výška 23 mm
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP65; IP67
- Teplota okolia (prevádzka): -25 °C ... 80 °C
- Normy/predpisy: IEC 61076-2-101
- Dĺžka: 149 mm
- Materiál kontaktnej plochy: pozlátený
- Vonkajší priemer kábla: 8,50 mm ±0,2 mm
- Poznámka k použitiu: Nepoužité sloty musia byť pred použitím uzavreté. Vhodné uzatváracie prvky nájdete v časti „Príslušenstvo“.
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 15 m
- Prierez vodiča: 8x 0,34 mm² (signálový vodič); 3x 0,75 mm² (silový vodič)
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Štandardné označenie: Konektor M12
- Vonkajší plášť, farba: čierna RAL 9005
- Použitie: Štandardné
- Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám
- Izolačný odpor: ≥ 5 MΩ*km
- Materiál kontaktu: zliatina medi
- Počet slotov: 8
- Maximálne prevádzkové napätie Umax: 30 V DC
- Celkový menovitý prúd: 12 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 4 A
- Uťahovací moment pre otvor kábla snímača/akčného člena: 0,4 Nm
- Priradenie pripojenia: Priradenie pripojenia
- Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = biela; 2 / 4 (A) = žltá; 3 / 4 (A) = žltá; 4 / 4 (A) = zelená; 5 / 4 (A) = svetložltá; 6 / 4 (A) = červená; 7 / 4 (A) = čierna; 8 / 4 (A) = voltová; 1-8 / 1 (+ 24 V) = biela; 1-8 / 3 (0 V) = čierna; 1-8 / 5 (PE) = zelená
- Indikátor stavu k dispozícii: áno
- Materiál závitového puzdra: PBT; PBT; PUR
- Materiál tesnenia O-krúžku: NBR
- Materiál nosiča kontaktov: PA
- Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,5 Nm
- PUR/PVC čierna [PUR]: PUR/PVC čierna [PUR]
- Hmotnosť šnúry: 107,4 kg/km
- UL AWM Typ: 20549 (80 °C / 300 V)
- Tienené: nie
- Typ kábla: PUR/PVC čierny [PUR]
- Konštrukcia vodiča signálneho kábla: 19 x 0,15 mm
- Signálny vodič AWG: 22
- Konštrukcia vodičov napájania: 42x 0,15 mm
- Napájanie AWG: 18
- Priemer vodiča vrátane izolácie: 1,3 mm ±0,1 mm (signálový vodič); 1,8 mm ±0,1 mm (silový vodič)
- Materiál izolácie drôtu: PVC
- Jednožilový vodič, farba: hnedá, modrá, zeleno-žltá, biela, zelená, žltá, sivá, ružová, červená, čierna, fialová
- Hrúbka vnútornej steny: ≥ 0,15 mm
- Hrúbka vonkajšej steny: ≥ 0,38 mm
- Celkové splietanie: Žily splietané vo vrstvách
- Menovité napätie kábla: 300 V AC
- Minimálny polomer ohybu, trvalo nainštalovaný: 7,5 x D
- Minimálny polomer ohybu, flexibilne položený: 10 x D
- Minimálny polomer ohybu, trvalo nainštalovaný: 64 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 85 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 1 500 000, polomer ohybu: 10 x D, dráha pohybu: 2 m, rýchlosť pohybu: 2 m/s
- Odolnosť voči horeniu: DIN EN 50265
- Odolnosť voči oleju: podľa VDE 0472 časť 803
- Špeciálne vlastnosti: bez silikónu
- Maximálny odpor vodiča: ≤ 53 Ω/km (signálne vedenie); ≤ 26 Ω/km (elektrické vedenie)
- Skúšobné napätie vodič/vodič: 2000 V (50 Hz, 5 min.)
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
8
- Typ
SACB-8/ 8-L-15,0PUR SCO P
- Hlavné vedenie
áno
- Počet rozdeľovačov
8
- Stavový indikátor
s LED
- Druh signálu
PNP
- Pripojenie
zásuvka M12
- Šírka
54 mm
- Dĺžka
149 mm
IP65
IP67
- Prúdová zaťažiteľnosť na každý slot
4 A
- Celkový prúd (jednoduché napájanie)
12 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Max. prierez pripojovacieho vodiča
0.75 mm²
- Min. prierez pripojovacieho vodiča
0.34 mm²
- Druh pripojenia (rozdeľovacia boxy)
zásuvka M12
- Materiál puzdra
PBT
- Počet kontaktov
4
- Číslo výrobcu
1118567
- Obsah
50 ks
- Dĺžka kábla
15 m
- Pólov
4
- V
23 mm
- Prúdová zaťažiteľnosť (spolu)
12 A
- Prúdová zaťažiteľnosť na vstupný / výstupný signál
2 A
- Hĺbka
149 mm
- Prevádzkové napätie
24 V
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 box snímača/aktora 50 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 box snímača/aktora 50 ks
Popis
Rozvodná skrinka, použitie: štandardné, počet zásuviek: 8, počet pólov: 4, indikátor stavu: áno, PNP; pripojenie k hlavnej linke: pevné pripojenie, PUR/PVC, dĺžka kábla: 15 m, tienenie: nie
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
