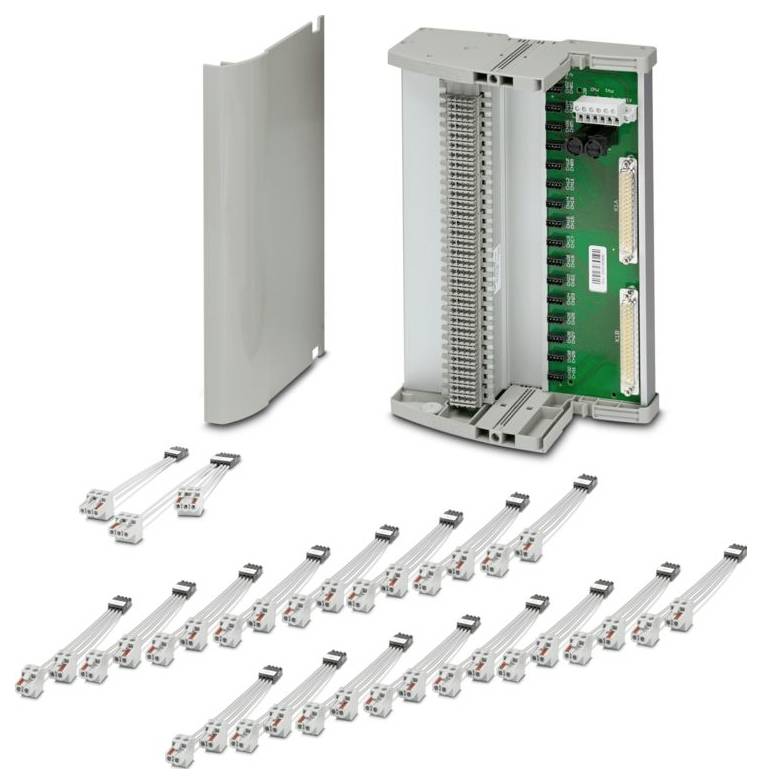

Ilustračný obrázok
Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (885,00 € / kus)
885,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 37
- Menovité napätie UN:< 30 V DC (na signál/kanál)
- Typ pripojenia: D-SUB konektor
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 242 mm
- výška 170 mm
- Hĺbka: 159,5 mm
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (prevádzka): -20 °C ... 60 °C (pozri špecifikácie modulu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN IEC 60664-1
- Poznámka: Napájanie cez modul napájania a hlásenia porúch 2904673 TC-MACX-MCR-PTB.
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Vibrácie (prevádzka): 2g, podľa IEC 60068-2-6
- Dĺžka odizolovania: 7 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: vertikálna, horizontálna
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Označenie: Certifikácia UL 61010; Trieda I, Oddiel 2, Skupiny A, B, C, D T4; Trieda I, Zóna 2, Skupina IIC
- UL, USA / Kanada: UL, USA / Kanada
- Poistka: 2 x 2,5 A na doske plošných spojov, pomalá (vymeniteľná)
- Rozsah vstupného napätia: 19,2 V DC ... 30 V DC
- Poznámka k montáži: bez koncových konzol
- Náraz: 15 g, podľa IEC 60068-2-27
- Vstupné napätie: 24 V DC
- Maximálne spínacie napätie: 50 V DC (0,3 A); 30 V DC (2 A); 33 V AC (2 A)
- Indikátor stavu: 1 x červená LED (chyba); 2 x zelené LED (PWR1 a PWR2)
- Názov: Modul napájania
- Dodávka: Dodávka
- Vstupný prúd: ≤ 2 A
- Izolácia: Základná izolácia
- Konfigurácia kontaktov: 1 normálne otvorený kontakt (alarm = otvorený)
- Menovité izolačné napätie: 50 V
- Menovité impulzné napätie: 0,5 kV
- Počet portov: 2
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Vhodná I/O karta: univerzálna
- Úroveň kontroly: Úroveň kontroly
- Maximálny povolený prúd: 1 A (signál/kanál)
- Redundantné napájanie: áno, diódovo oddelené
- Ochrana proti prepólovaniu a prepätiu: áno
- Označenie výstupu: Spínací výstup
- Napájanie: Napájanie
- Podporované ovládanie: univerzálne: Podporované ovládanie: univerzálne
- Kategória výrobku
Nosič modulov
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 - 30 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
24 V/DC
- V
170 mm
- Dĺžka
159.5 mm
- Šírka
242 mm
IP00
- Rozmer.
(d x š x v) 159.5 x 242 x 170 mm
- Číslo výrobcu
2904684
- Typ
TC-2D37SUB-ADIO32-2EX-P-UNI
- Spôsob montáže
montážne lišty
- Obsah
1 ks
- Hĺbka
159.5 mm
- Menovitý prúd
1 A
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579738 Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579738 Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 24 V/DC
Popis
Univerzálny terminálový nosič na pripojenie 16 dvojkanálových oddeľovacích zosilňovačov MACX Analog Ex i k digitálnym alebo analógovým vstupno-výstupným kartám cez dva 37-pinové konektory D-SUB (pripojenie 1:1)
