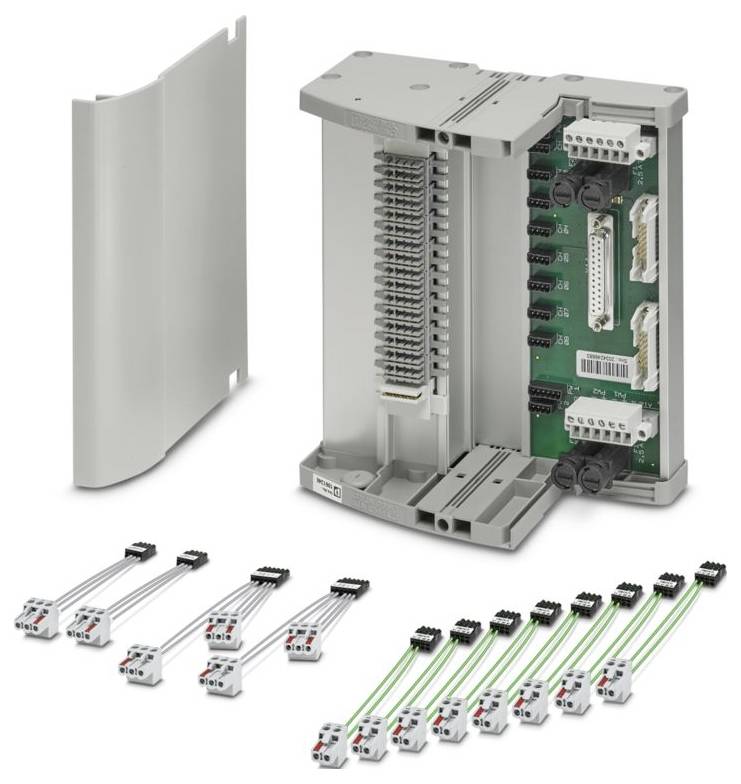

Ilustračný obrázok
Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (985,00 € / kus)
985,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet pólov: 14
- Menovité napätie UN:< 50 V DC (na signál/kanál)
- Typ pripojenia: Zásuvka IDC/FLK
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 148 mm
- výška 170 mm
- Hĺbka: 160 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (prevádzka): -20 °C ... 70 °C (pozri špecifikácie modulu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN 60079-0; EN 60079-7; EN 60079-11
- Poznámka: Na pripojenie druhého terminačného nosiča (8 ďalších HART kanálov)
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 2g, podľa IEC 60068-2-6
- Dĺžka odizolovania: 7 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: vertikálna, horizontálna
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Označenie: Certifikácia UL 61010; Trieda I, Oddiel 2, Skupiny A, B, C, D T4; Trieda I, Zóna 2, Skupina IIC
- UL, USA / Kanada: UL, USA / Kanada
- Poistka: 2 x 2,5 A pomalá (vymeniteľná)
- Rozsah vstupného napätia: 19,2 V DC ... 30 V DC
- Poznámka k montáži: bez koncových konzol
- Náraz: 15 g, podľa IEC 60068-2-27
- Vstupné napätie: 24 V DC
- Indikátor stavu: 2 x zelené LED diódy (PWR1 a PWR2)
- Názov: Modul napájania
- Dodávka: Dodávka
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Vstupný prúd: ≤ 2 A
- Izolácia: Základná izolácia
- Menovité izolačné napätie: 30 V
- Menovité impulzné napätie: 0,5 kV
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Počet portov: 1
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Vhodná I/O karta: AO845
- Úroveň kontroly: Úroveň kontroly
- Maximálny povolený prúd: 1 A (signál/kanál)
- Podporované riadenie: ABB S800 I/O: Podporované riadenie: ABB S800 I/O
- Redundantné napájanie: áno, diódovo oddelené
- Ochrana proti prepólovaniu a prepätiu: áno
- Napájanie: Napájanie
- Smernica 2014/35/EÚ (EMC): Smernica 2014/35/EÚ (EMC)
- X11: X11
- X12: X12
- Kategória výrobku
Nosič modulov
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 - 30 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
24 V/DC
- V
170 mm
- Dĺžka
160 mm
- Šírka
148 mm
IP00
- Rozmer.
(d x š x v) 160 x 148 x 170 mm
- Číslo výrobcu
1061346
- Typ
TC-D25SUBF-AO8-EX-2PS-S800
- Spôsob montáže
montážne lišty
- Obsah
1 ks
- Hĺbka
160 mm
- Menovitý prúd
1 A
- Menovité napätie
50 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 24 V/DC
Popis
Terminačný nosič pre 8 jednokanálových analógových (Ex i) izolačných zosilňovačov MACX na pripojenie k systému ABB S800 AO845 (analógový výstup) cez TU812 alebo TU854 s dvojitým redundantným napájaním
