Name: Picotronic LD520-15-24(20x135)-M12 70121711 laserový modul, klasa 2M, 15 mW, 520 nm
Brand: Picotronic
SKU: 1386352

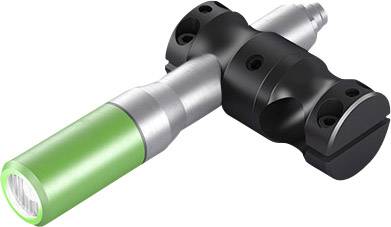

Strieborný a čierny nástroj na ventily bicyklov s zeleným úchytným prvkom. Vhodný na údržbu bicyklov.

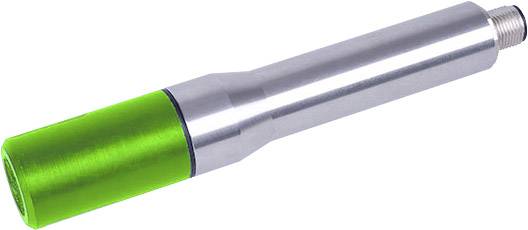

Strieborný kovový kolík s zeleným koncom a závitom na pravej strane, pravdepodobne nadstavec nástroja.

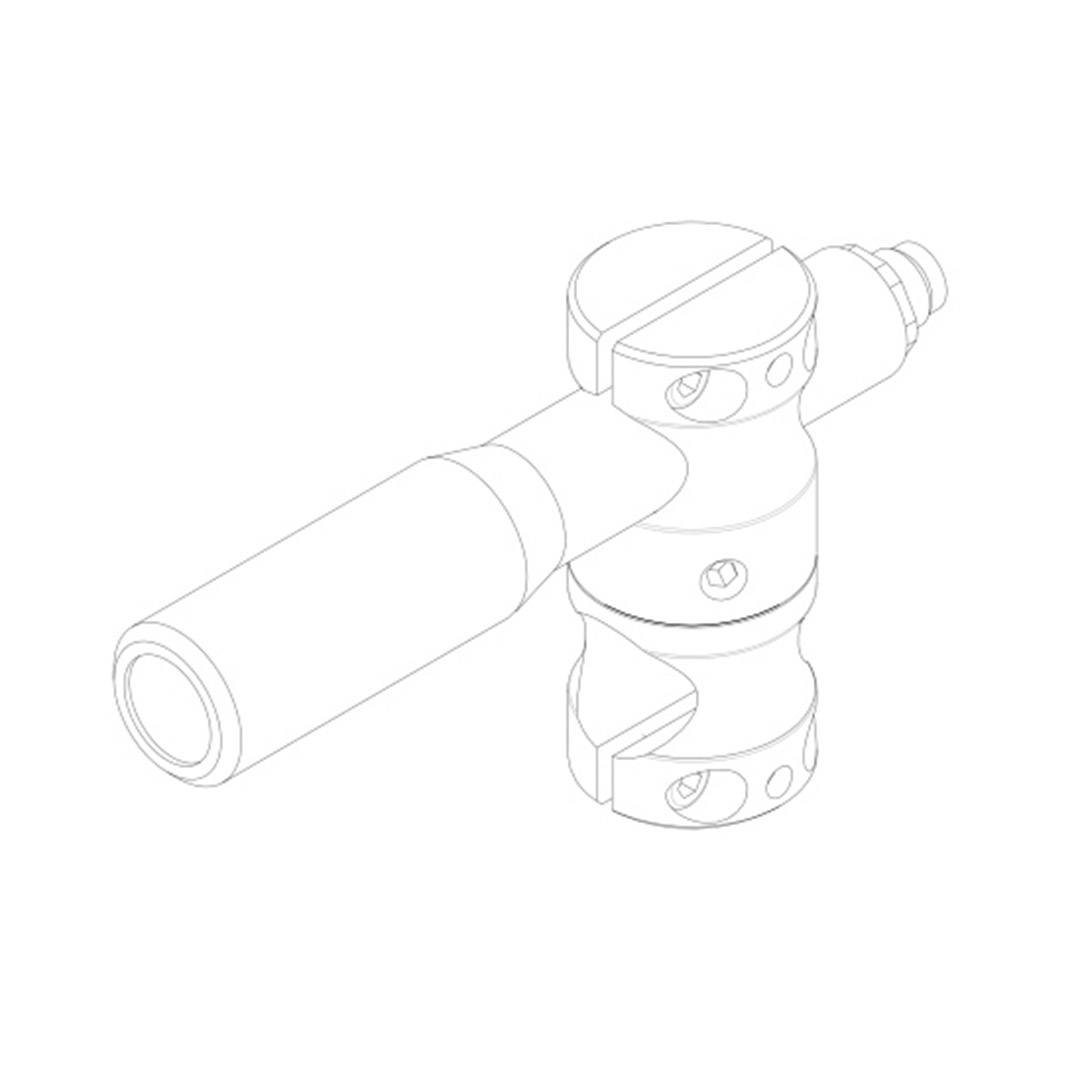

Technický diagram znázorňuje rúrkový spoj s viacerými svorkami a skrutkami, ktorý sa používa v priemyselných zariadeniach.

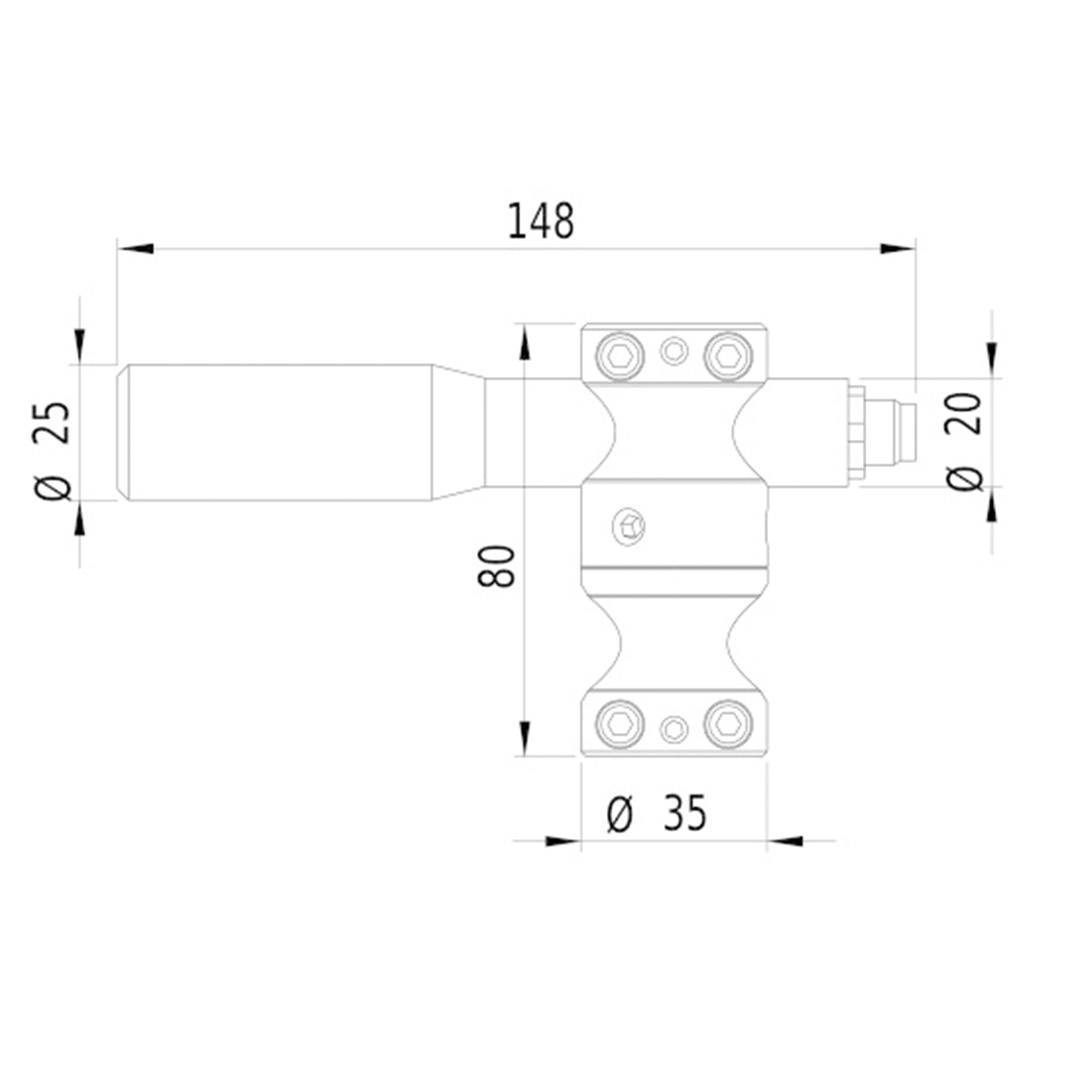

Technický výkres mechanickej súčiastky s rozmermi: celková dĺžka 148 mm, priemer 25 mm, 20 mm, 35 mm.

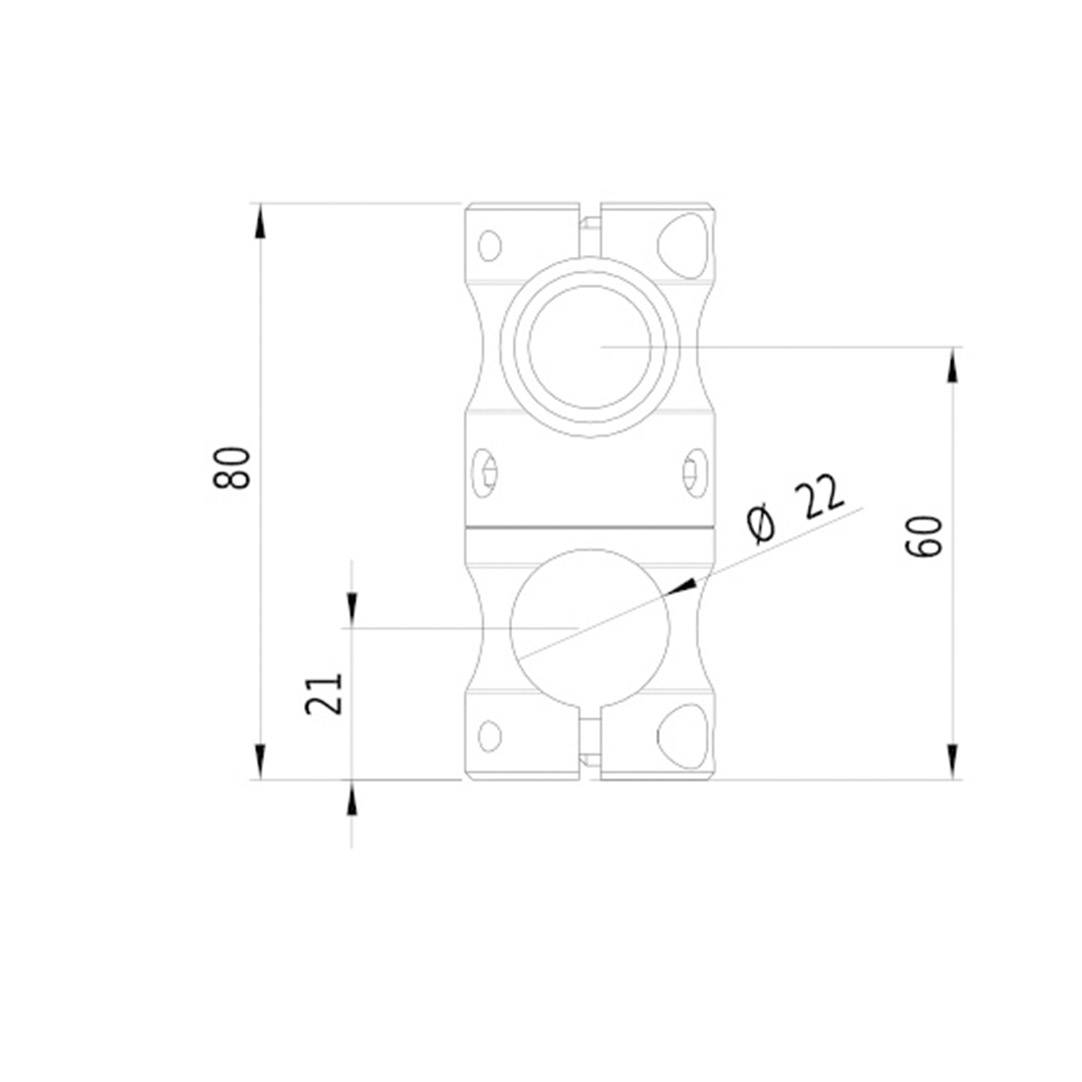

Technický výkres príruby, rozmery: výška 80 mm, šírka 60 mm, priemer potrubia 22 mm, stredový rozmer 21 mm.

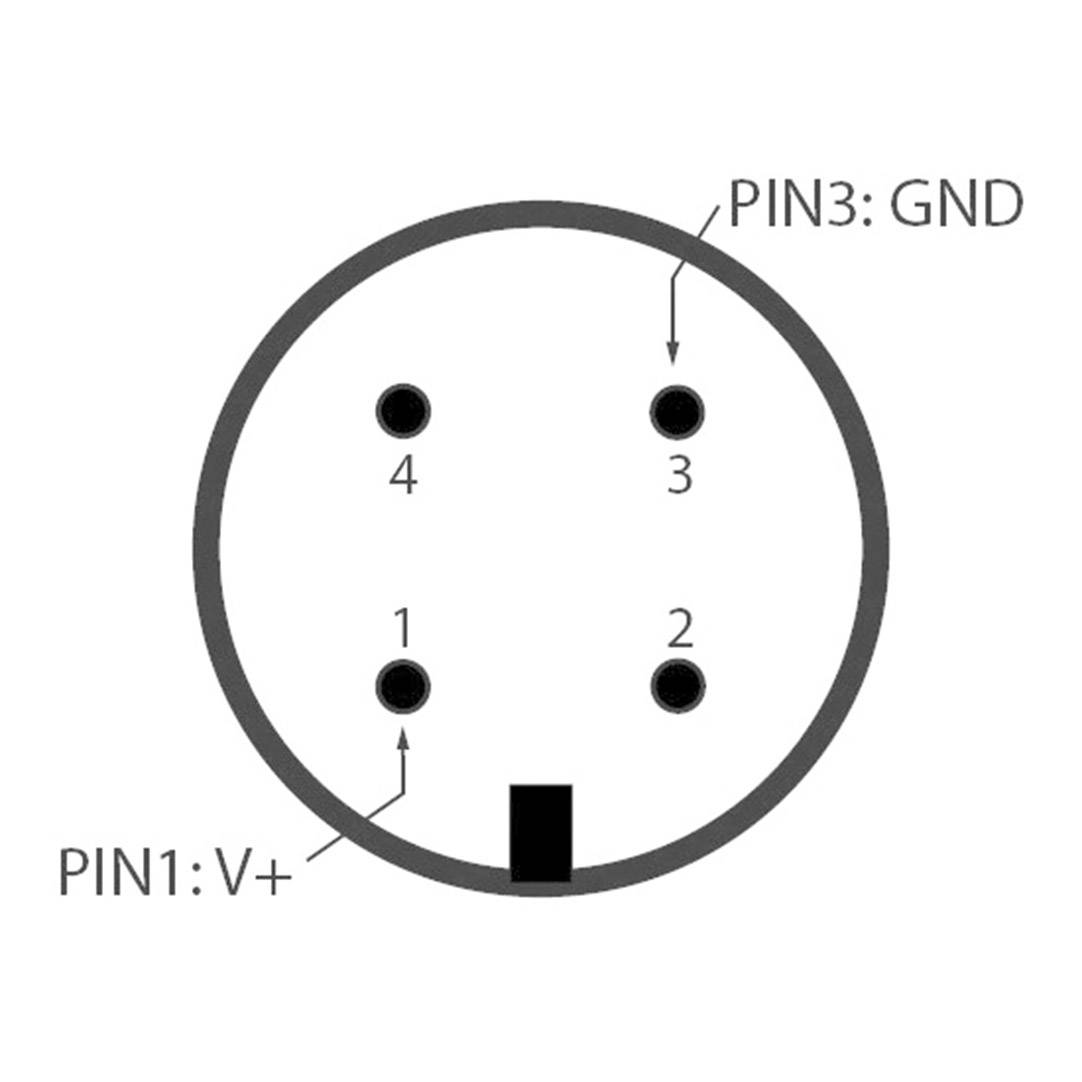

Diagram 5-pinového konektora. PIN1: V+, PIN3: GND. Ďalšie piny sú číslované od 1 do 4. Kruhové usporiadanie.

1/6

Kategória výrobku

laserový modul

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

520 nm

Výkon

15 mW

(Ø)

20 mm

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Čiarový laser, zelený

zelená
Kategória lasera: 2M
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Kategória výrobku: laserový modul

Typ: LD520-15-24 (20x135) -M12

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: fokusovatelný

Farba: zelená

Vlnová dĺžka: 520 nm

: 15 mW

(Ø): 20 mm

Dĺžka: 135 mm

Kategória lasera: 2M

Uhol otvorenia: 90°

Divergencia lúča: 0.5 mrad

Pracovné odstup: 15 m

Prevádzkové napätie: 24 V/DC

Prevádzkové napätie: 21.6 - 26.4 V/DC

Prevádzkový prúd: 75 mA

Materiál: nerezová ocel

Rozmer.: (Ø x d) 20 mm x 135 mm

Hmotnosť: 350 g

Spĺňa RoHS: áno

Prevádzkové napätie max.: 26.4 V/DC

Min. prevádzkové napätie: 21.6 V/DC

Max. teplota: +60 °C

Min. teplota: -10 °C

Varianty(Všetky ceny sú bez DPH.)

Pracovné odstup

Dĺžka

Výkon

Farba

(Ø)

Kategória lasera

Vlnová dĺžka

Picotronic LD520-15-24(20x135)-M12 70121711 laserový modul, klasa 2M, 15 mW, 520 nm

Objednávacie číslo:1386352

Nie je k dispozícii

Conrad Electronic

Tento produkt

15 m

135 mm

15 mW

zelená

20 mm

520 nm

Min.: 1

Násobky: 1

Gresser Laser LE520-45-24(40x210)-G 70121780 laserový modul, klasa 2M, 45 mW, 520 nm

Objednávacie číslo:1386358

Doručenie: Pi 23. 10.

7 KsConrad Electronic

25 m

210 mm

45 mW

zelená

40 mm

520 nm

Min.: 1

Násobky: 1

1 415,00 €^*

Gresser Laser LB650-15-230(40x210)-G 70115581 laserový modul, klasa 2, 15 mW, 650 nm

Objednávacie číslo:1386392

Nie je k dispozícii

Conrad Electronic

5 m

210 mm

15 mW

červená

40 mm

650 nm

Min.: 1

Násobky: 1

Gresser Laser LB658-50-230(40x210)-G 70115604 laserový modul, klasa 2M, 50 mW, 658 nm

Objednávacie číslo:1386393

Nie je k dispozícii

Conrad Electronic

25 m

210 mm

50 mW

červená

40 mm

658 nm

Min.: 1

Násobky: 1

Gresser Laser LB658-50-24(40x210)-G 70115635 laserový modul, klasa 2M, 50 mW, 658 nm

Objednávacie číslo:1386396

Nie je k dispozícii

Conrad Electronic

25 m

210 mm

50 mW

červená

40 mm

658 nm

Min.: 1

Násobky: 1

Gresser Laser LD532-30-230(40x210)-G 70115567 laserový modul, klasa 2M, 30 mW, 532 nm

Objednávacie číslo:1386390

Nie je k dispozícii

Conrad Electronic

25 m

210 mm

30 mW

zelená

40 mm

532 nm

Min.: 1

Násobky: 1

Gresser Laser LD532-30-24(40x210)-G 70115611 laserový modul, klasa 2M, 30 mW, 532 nm

Objednávacie číslo:1386394

Nie je k dispozícii

Conrad Electronic

25 m

210 mm

30 mW

zelená

40 mm

532 nm

Min.: 1

Násobky: 1

Gresser Laser LD532-50-230(40x210)-G 70115574 laserový modul, klasa 2M, 50 mW, 532 nm

Objednávacie číslo:1386391

Nie je k dispozícii

Conrad Electronic

30 m

210 mm

50 mW

zelená

40 mm

532 nm

Min.: 1

Násobky: 1

Gresser Laser LD532-50-24(40x210)-G 70115628 laserový modul, klasa 2M, 50 mW, 532 nm

Objednávacie číslo:1386395

Nie je k dispozícii

Conrad Electronic

30 m

210 mm

50 mW

zelená

40 mm

532 nm

Min.: 1

Násobky: 1

Gresser Laser LE520-30-230(40x210)-G 70120615 laserový modul, klasa 2M, 30 mW, 520 nm

Objednávacie číslo:1386397

Nie je k dispozícii

Conrad Electronic

25 m

210 mm

30 mW

zelená

40 mm

520 nm

Min.: 1

Násobky: 1

Na stiahnutie

Datasheet

Datasheet 1386352 Picotronic LD520-15-24(20x135)-M12 70121711 laserový modul, klasa 2M, 15 mW, 520 nm

Informácie

Informácie 1386352 Picotronic LD520-15-24(20x135)-M12 70121711 laserový modul, klasa 2M, 15 mW, 520 nm

Prehlásenie o zhode

Prehlásenie o zhode 1386352 Picotronic LD520-15-24(20x135)-M12 70121711 laserový modul, klasa 2M, 15 mW, 520 nm

Popis

Puzdro z nehrdzavejúcej ocele pre priemyselné použitie. Odolné proti striekajúcej vode (IP64). Nastaviteľná šírka čiary, priemyselný konektor M12, ochranná šošovka.

Tento text bol preložený strojovo.

Rozsah dodávky

Konzola.

Rady

Trieda 2M: laserové žiarenie! Dodržiavajte bezpečnostné predpisy! Nesvieťte do očí (možnosť popálenia sietnice).

Popis

Rozsah dodávky

Konzola.

Rady

Trieda 2M: laserové žiarenie! Dodržiavajte bezpečnostné predpisy! Nesvieťte do očí (možnosť popálenia sietnice).
