podložka 17.5 mm 44 mm 40 ks Fischer Justierscheibe FSW 10 557276

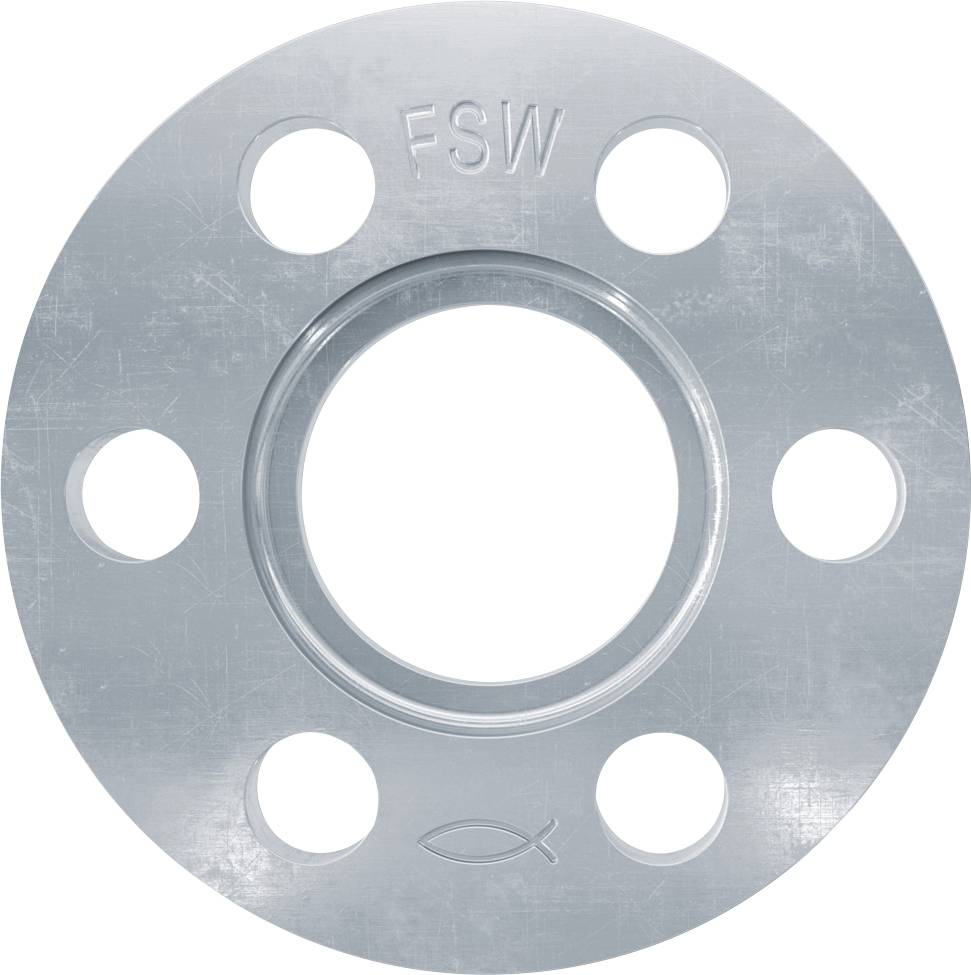

Strieborný kovový prírubok so šiestimi otvormi na skrutky a centrálnym otvorom, označený "FSW" a malým symbolom ryby

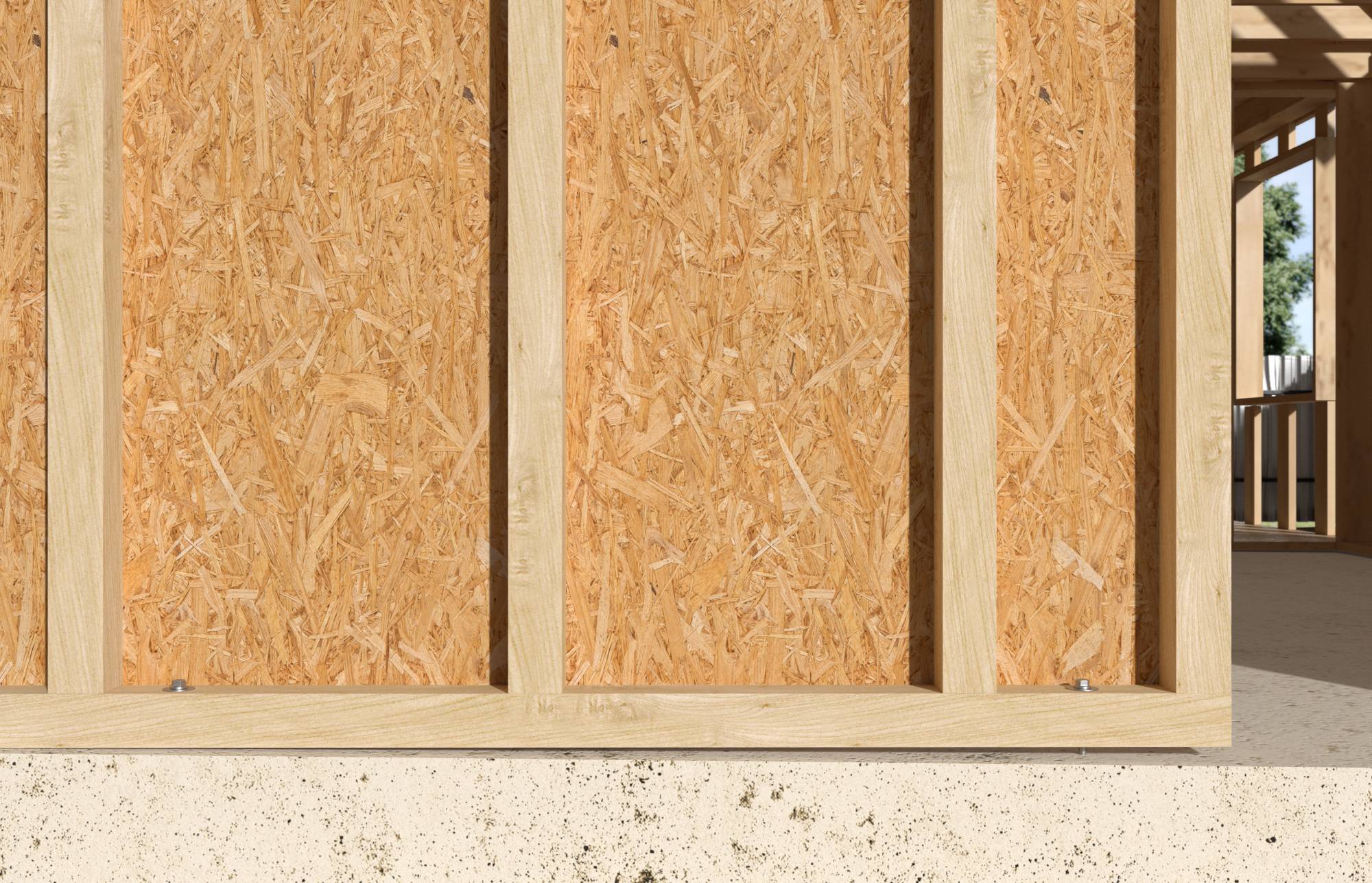

'Drevená rámová výstavba, svetlé drevo s OSB doskami, slnečné svetlo z ľavej strany, časť väčšej budovy viditeľná v pozadí.'

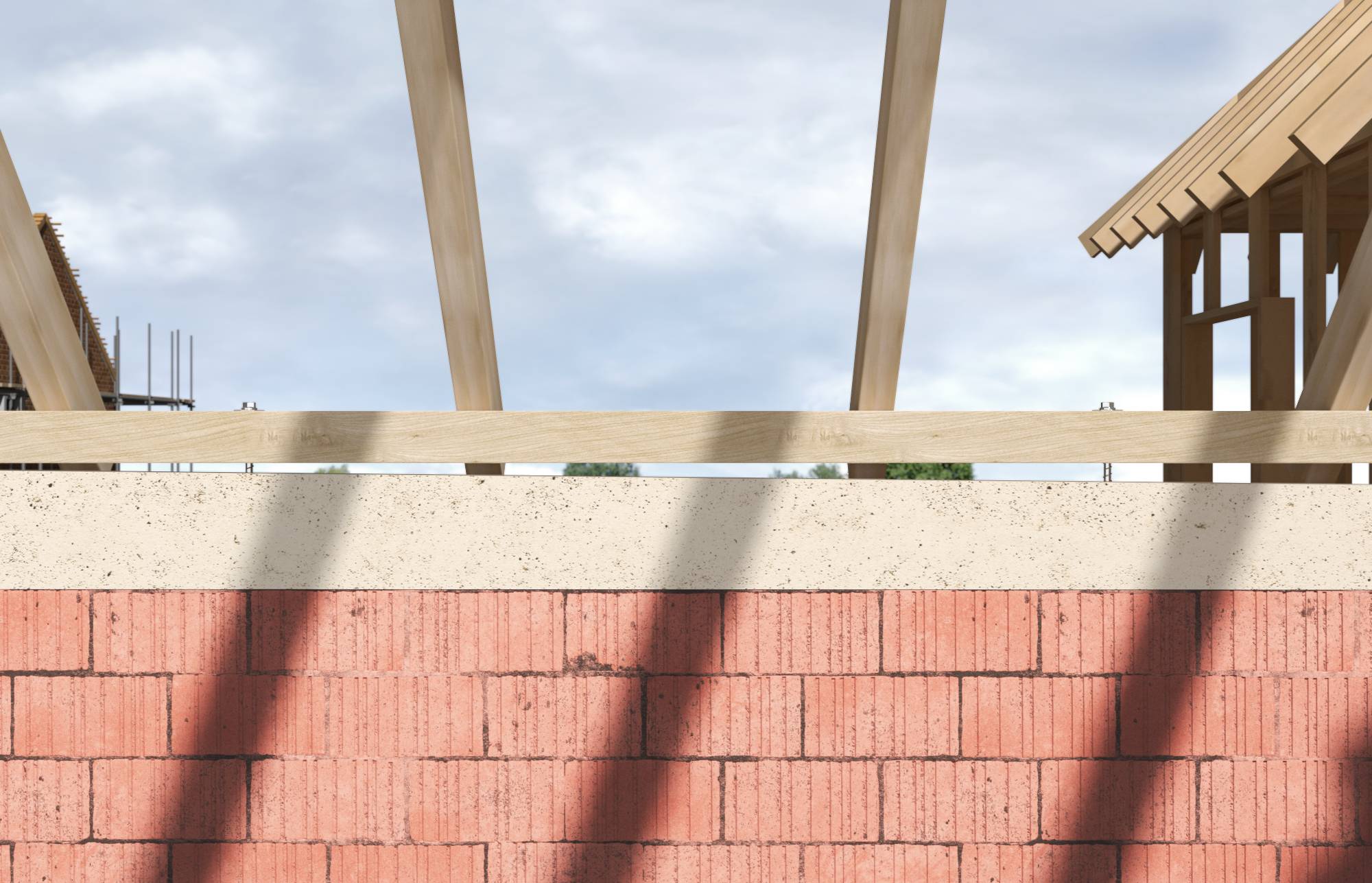

Dom s viditeľnými drevenými trámami nad červeným tehlovým múrom. Obloha v pozadí je zamračená.

1/3

Doručenie: Št 10. 9.

8 Set(y)

Počet (Veľkosť balenia 40 ks)

Set(y)

Celkom (39,99 € / kus)

39,99 €

s DPH

Už len 8 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

fischer nastavovacia podložka FSW 10

Rýchle a jednoduché nastavenie drevených trámov
Jednoduchý proces nastavenia bez pomoci druhej osoby
Upevnenie nastavovacej podložky pomocou bežne dostupných skrutiek (odporúčanie: fischer Power-Fast FPF-PT 5x40, obj. Č. 652880)

Technické parametre

Vhodné pre: FBS II 10 US
Vhodné pre: FBS II 10

Kategória výrobku: podložka

Vnútorný-Ø: 17.5 mm

Vonkajší Ø: 44 mm

Obsah: 40 ks

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2472182 podložka 17.5 mm 44 mm 40 ks Fischer Justierscheibe FSW 10 557276

Popis

Fischer nastavovacia podložka FSW sa používa v kombinácii so šesťhrannou hlavou Fischer do betónu UltraCut FBS II so šesťhrannou hlavou US s priemerom 10 (pozinkovaná) na rýchlu a jednoduchú montáž drevených nosníkov alebo drevených svoriek. To šetrí obrovské množstvo času, najmä pri stavbe domov, a znižuje zaťaženie remeselníka pri inštalácii drevených podvalov.

Tento text bol preložený strojovo.

Prevedenie

Pomocou nastavovacej podložky FSW a skrutky do betónu Fischer UltraCut FBS II 10 US gvz je možné drevené trámy nastaviť rýchlo a jednoducho
Prispôsobovací proces je taký zjednodušený, že nie je potrebná žiadna pomoc druhej osoby
Nastavovacia podložka je pripevnená k drevenému nosníku pomocou bežne dostupných skrutiek (odporúčanie: fischer Power-Fast FPF-PT 5x40, obj. Č. 652880)
Vyvŕtaný otvor vytvorte pomocou príklepovej vŕtačky alebo dutého vrtáka a vyvŕtaný otvor pripravte v drevenom tráme
Vyčistite vyvŕtaný otvor
Čistenie je možné úplne vynechať, ak je na vytvorenie otvoru použitý dutý vrták Čistenie vrtu sa môže vynechať, ak sa vŕtanie vykonáva vertikálne do stropu alebo podlahy
Pri vŕtaní do zeme je však potrebné hĺbku vyvŕtaného otvoru zvýšiť aj o 3 -násobok priemeru vŕtania
Nastavovací kotúč spojte s betónovou skrutkou tak, aby tvarovaná podložka betónovej skrutky zapadla do vybrania nastavovacieho kotúča
Betónovú skrutku nastavte tangenciálnym rázovým uťahovákom (odporúčanie: fischer FSS 18V 400BL s reguláciou krútiaceho momentu) určeným krútiacim momentom
Umiestnite druhú nastavovaciu podložku so zapustenou nadol na už nainštalovanú betónovú skrutku
Nastavovacie podložky fischer upevnite na drevo štandardnými skrutkami s plochou hlavou
Teraz je možné betónovú skrutku opäť ľahko uvoľniť a nosník podľa potreby vyrovnať a vyložiť alebo obložiť maltou
Po nastavení betónovú skrutku opäť dotiahnite Odporúčame používať rázový uťahovák fischer FSS 18V 400BL s reguláciou krútiaceho momentu
Voliteľné: Po dokončení nastavenia je možné horný nastavovací kotúč opäť odstrániť a použiť ho na ďalšiu montáž
