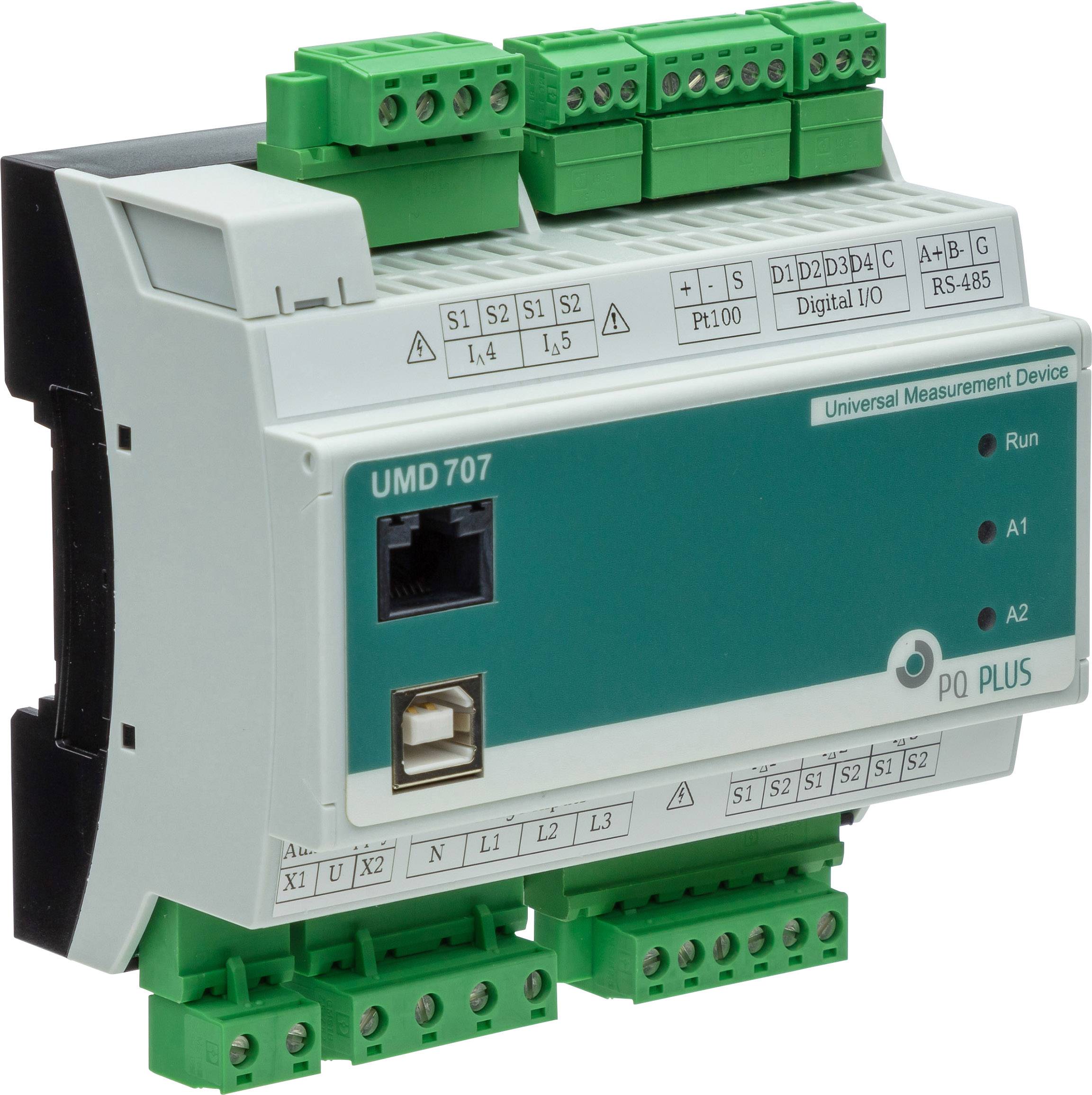

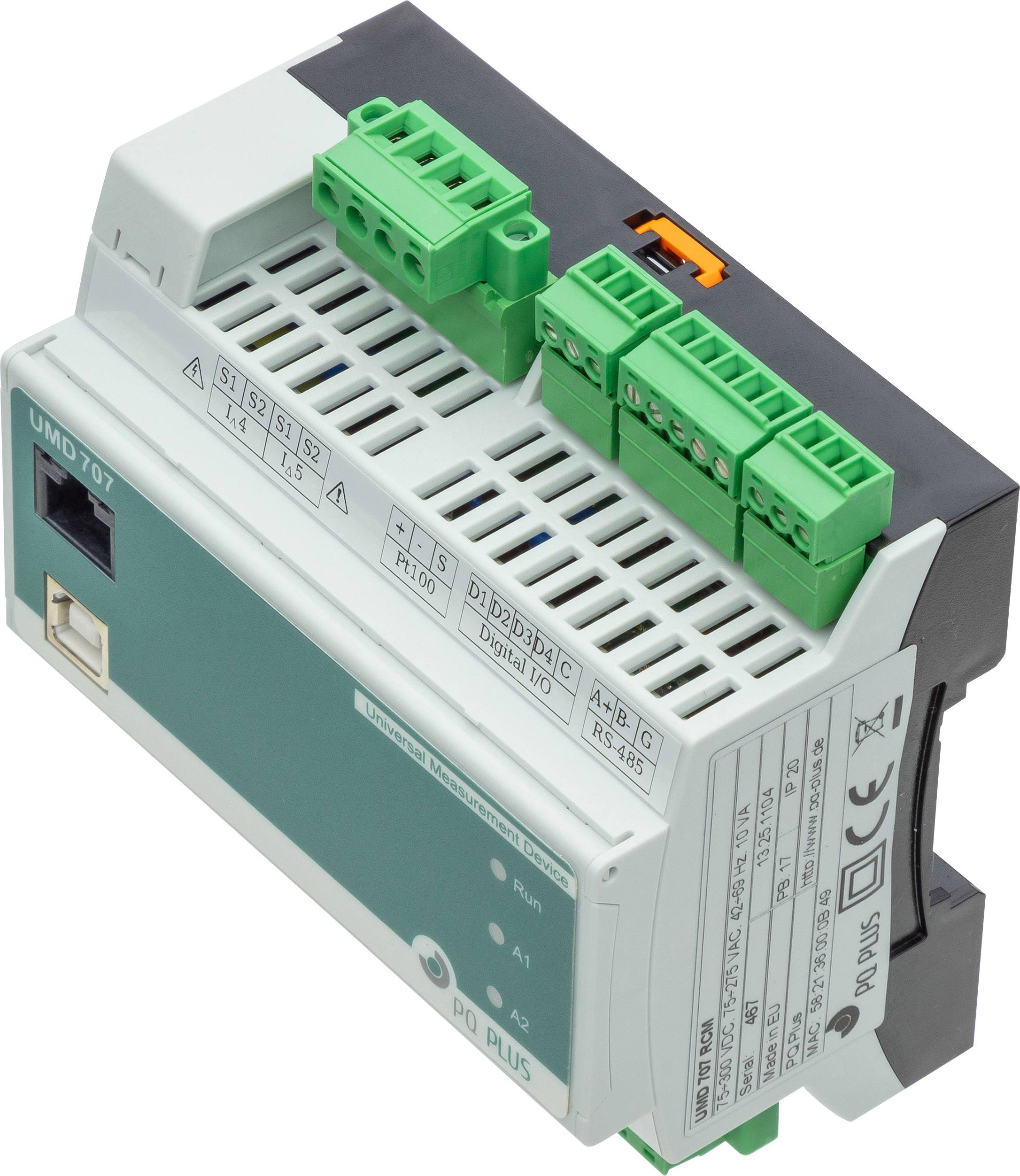

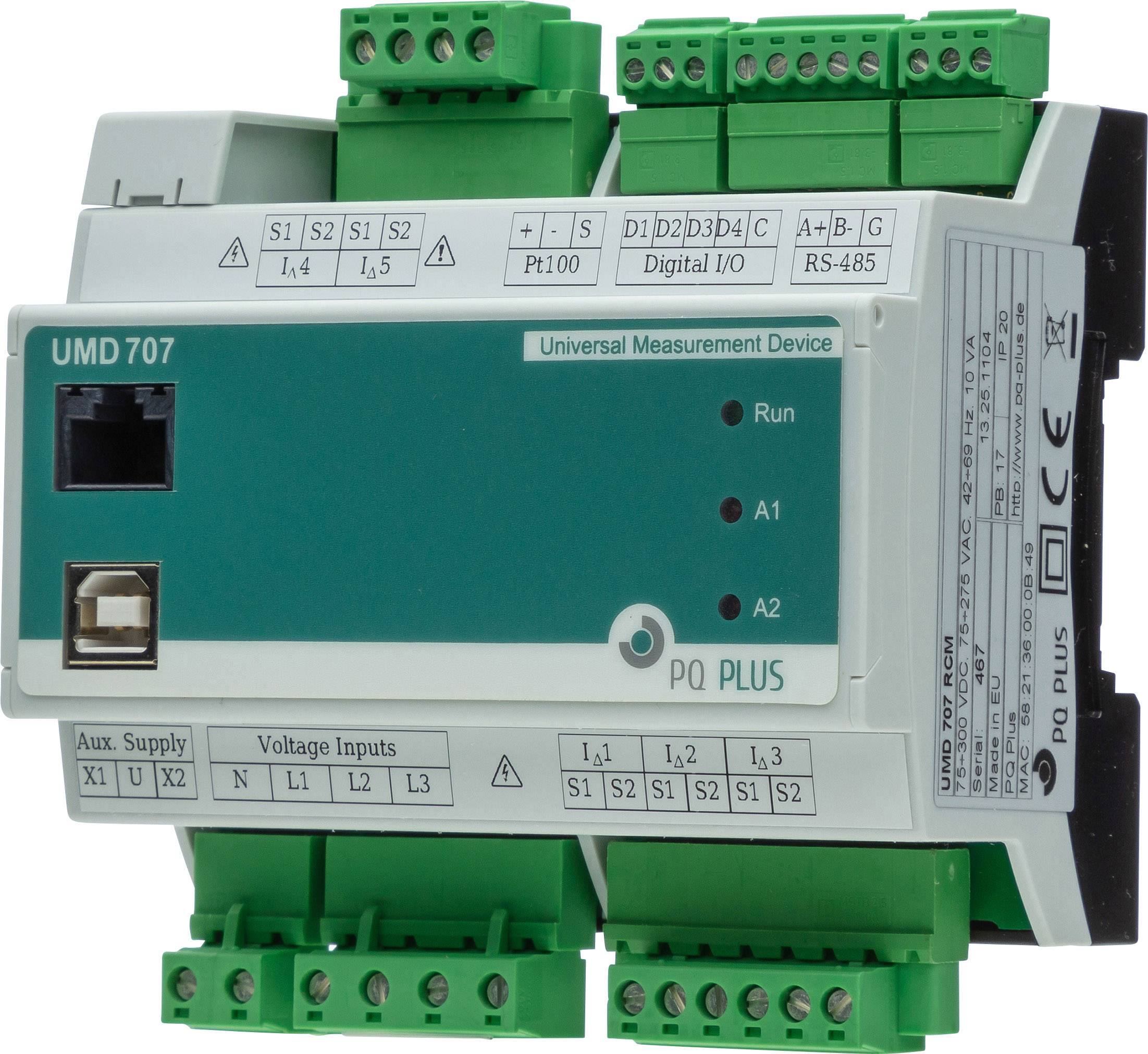

PQ Plus UMD 707RCM univerzálny merací prístroj, UMD 707RCM univerzálne meracie zariadenie Montáž na DIN lištu, 13.25.110
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (825,20 € / kus)
825,20 €
bez DPH.
Doprava zadarmo
Hlavné benefity
UMD 707RCM univerzálne meracie zariadenie Montáž na DIN lištu
- Rozhrania: RS485, Ethernet, predné USB
- 4 digitálne vstupy / výstupy
- LCD
- Pamäť: 512 MB
- 3 vstupy napätia a 5 diferenciálnych prúdov
- 1 vstup PT100
- Harmonické hodnoty 1 - 128 pre U / I
- V spojení s modulom PQ S: Meranie a zaznamenávanie kvality siete podľa DIN EN 50160
Technické parametre
- Kategória výrobku
univerzálny merací prístroj
- Meracie funkcie
prúd
- Rozsah merania (min.)
5 V
- Typ
UMD 707RCM
- Rozsah merania (max.)
1470 V
- Technológia displeja
LCD
IP20
- Montážna šírka
107 mm
- Montážna výška
90 mm
- Rozmer.
(d x š x v) 58 x 107 x 90 mm
- Montážna hĺbka
58 mm
- Kategória merania
CAT III 300 V
- Šírka
107 mm
- V
90 mm
- Dĺžka
58 mm
- Rozhranie
Ethernet Modbus TCP
Na stiahnutie
Datasheet
Datasheet 2143168 PQ Plus UMD 707RCM univerzálny merací prístroj, UMD 707RCM univerzálne meracie zariadenie Montáž na DIN lištu, 13.25.110
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2143168 PQ Plus UMD 707RCM univerzálny merací prístroj, UMD 707RCM univerzálne meracie zariadenie Montáž na DIN lištu, 13.25.110
Popis
UMD 707RCM je kompaktné špičkové zariadenie na meranie zvyškového prúdu pre montáž na DIN lištu. Meria poruchové prúdy (typ A) a kvalitu napätia (harmonické až 128. harmonické; Pokles napätia 40 μsec). Meranie sa vykonáva pomocou transformátora zvyškového prúdu RCM-CT. Prístroj má veľkú pamäť 512 MB. K zariadeniu je možné pristupovať cez rozhranie Ethernet a živé namerané hodnoty je možné prezerať prostredníctvom webového prehľadávača prostredníctvom pridruženého webového servera. To znamená, že je možné čítať aj internetové protokoly, ako je NTP. PLC systémy a systémy riadenia budov sa dajú ľahko prenášať
Pripojte Modbus TCP. Integrované sú digitálne vstupy / výstupy a sériové rozhranie RS485. Modul firmvéru GO sa používa na aktiváciu funkcií osciloskopu pre napätie a na nastavenie spúšťacích signálov pre udalosti limitných hodnôt. K dispozícii je tiež vstup PT100.
Tento text bol preložený strojovo.
Pripojte Modbus TCP. Integrované sú digitálne vstupy / výstupy a sériové rozhranie RS485. Modul firmvéru GO sa používa na aktiváciu funkcií osciloskopu pre napätie a na nastavenie spúšťacích signálov pre udalosti limitných hodnôt. K dispozícii je tiež vstup PT100.
Tento text bol preložený strojovo.
Prevedenie
- Messung:Napätie (ULL; ULN) U1; U2; U3, OSN, U12; U23; U31 Kl. 0,05 prúd Idiff Kl. 0,05, výkon, import / export aktívneho / jalového výkonu na fázu L1; L2; L3; za tarifu T1; T2; Činný výkon P1 P3; P2; P3; PN; Dovoz 3P; Export triedy jalového výkonu 0,1, Q2, Q3; QN; Zdanlivá sila S1 triedy 3; S2; S3; SN; 3S trieda 0,2 Harmonický skreslenie D1; D2; D3; Účinník DN cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3, symetria triedy 0,5, áno, harmonické napätie THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 harmonický prúd THDI1; THDI2; THDI3; Harmonické koeficienty THDIN 1 na objednávku 1. až 128. pre deformačný faktor U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh frekvencia 40 ... 70 Hz trieda 0,02 reálna práca 4 meranie kvadrantu import / export za fázu; za tarifu; Celkovo reaktívna práca triedy 0,2 s 4 kvadrantové meranie import / export za fázu; za tarifu; Blikanie P st. Celkom; P it trieda 2Datenlogger:Pamäť (flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; ofm; Stav / vstup / výstup energie / jalovej energie aktívnej / jalovej energie na fázu L1; L2; L3; za tarifu T1; T2; Zníženie napätia T3 Možnosť: Funkcia oscilogramu PQ S Možnosť: GOweitere Funktionen:Alarmy Logic Limitné hodnoty na prekročenie / zníženie digitálnych vstupov / výstupov digitálneho I / O 4, 100 V AC / DC, 100 mA; analógový vstup / výstup 1x pamäť PT100 512 MB interval záznamu blesku sec; min; H; Dni; mesiac; rokKommunikation: RS485 Modbus Ethernet 100 Mbit / s USBElektrischer Anschluss:Napájacie napätie U: 85 ... 275 V AC U: 20 ... 50 V AC / 20 ... 75 V DC Spotreba energie 10 VA / 5 W Kategória prepätia CAT III / 300 VMessbereiche:Meracie napätie 5,1470 V AC preťaženie 2,21 kV LN / 1s 1300 V AC U // N nepretržitá impedancia 3,9 MOhm vstupný signál X / 1 // 5 A; Nadprúdová rýchlosť RCM nadprúd 3 x (max. 70 A / 1s) 28,8 kHzUmgebungsbedingungen:Prevádzka teplotného rozsahu T: -20 ° C ... 60 ° C Skladovanie teplotného rozsahu T: -30 ° C ... 88 ° CElektromagnetische Verträglichkeit:Žiarenie EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 Žiarenie EN 55011 Trieda A, EN 55022 Trieda A Stupeň ochrany: IP20Maße:ŠxHxD (mm) 107x90x58
Rozsah dodávky
- UMD 707RCM
- ENVIS Basic
