Raspberry Pi® Pico WH mikrokontrolér Pico WH

Mikroradič Raspberry Pi Pico, zelená doska, niekoľko pinov viditeľných, USB port v pravom hornom rohu. Hlavný čip umiestnený centrálne.

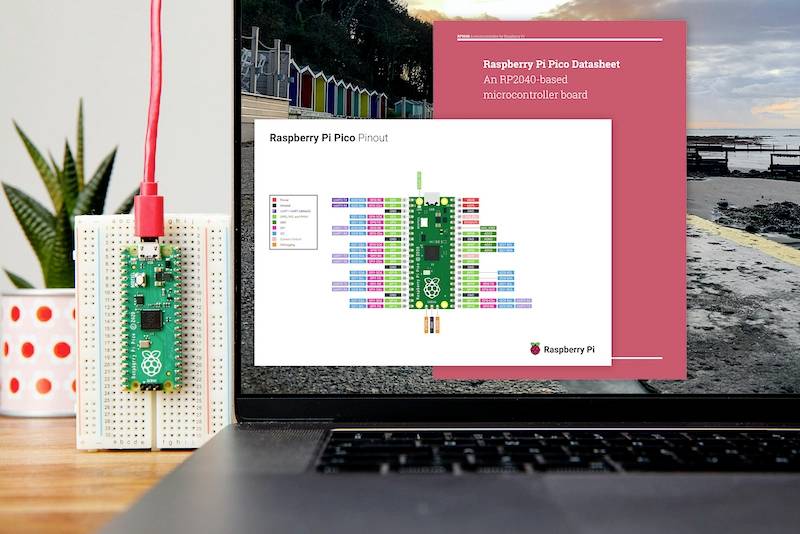

Notebook s otvorenou webovou stránkou s vývojovým diagramom pinov Raspberry Pi Pico na obrazovke. Vedľa neho je Raspberry Pi Pico namontovaný na doske plošných spojov.

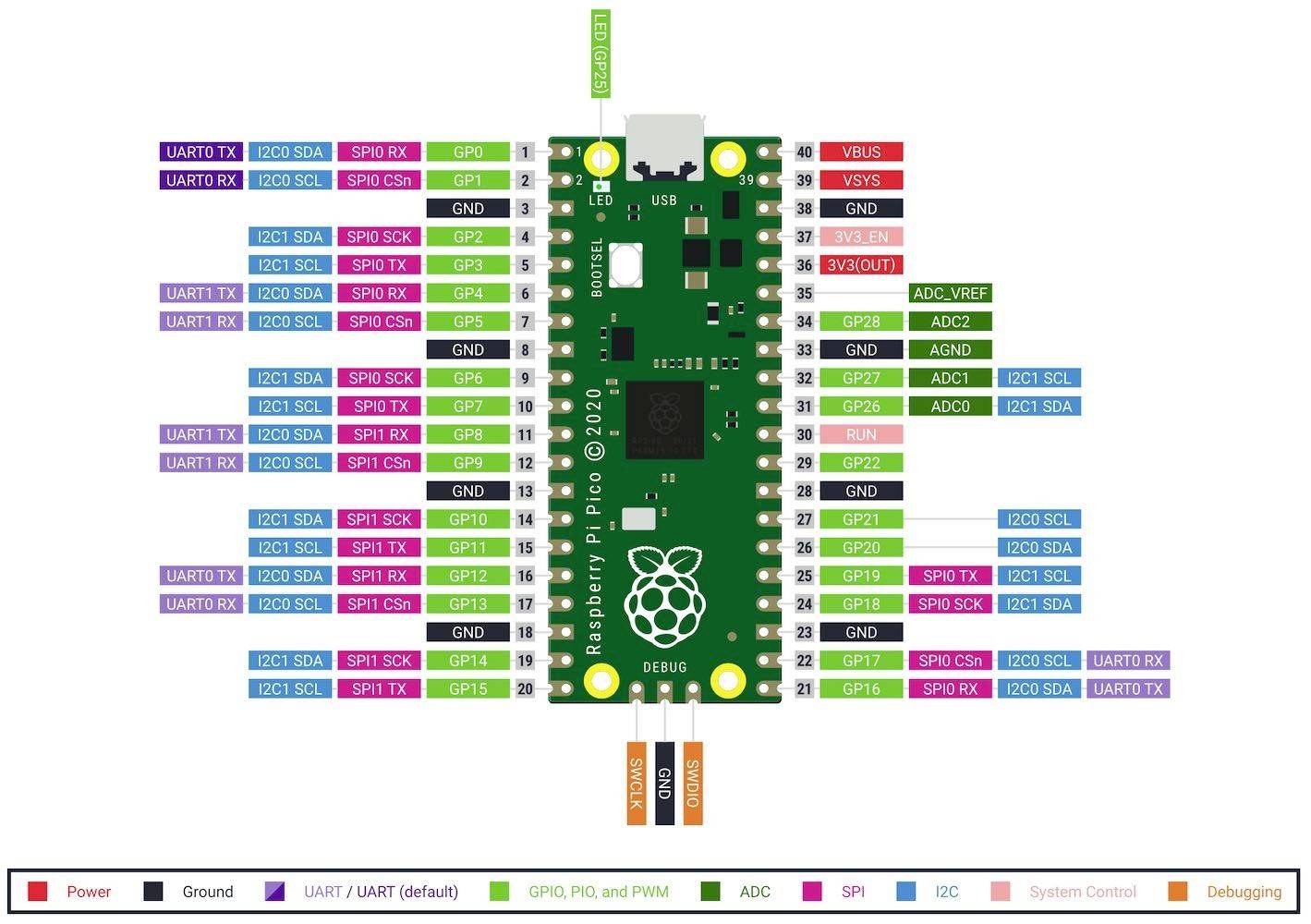

Diagram pinového rozloženia Raspberry Pi Pico. Zobrazuje čísla pinov a ich funkcie, kategorizované podľa farieb ako napájanie, UART, ADC.

1/3

Datasheety: (PDF)

367 Ks

Počet

Celkom (9,99 € / kus)

€

Nahlásiť právny incident

Hlavné benefity

Raspberry Pi® Pico WH

Doska MCU založená na 32-bitovom mikrokontroléri RP2040
2 x 133 MHz taktované jadrá ARM Cortex-M0+ a 264 KB RAM
Osem programovateľných I/O (PIO) stavových automatov
2 MB QSPI flash pamäť
25 z 30 pinov GPIO je vyvedených na rozširujúcich konektoroch
Programovanie cez MicroPython alebo C/C++
3-pinový JTAG konektor
Predinštalovaná 40-pinová I/O hlavička
Bezdrôtový čip Infineon CYW43439
Bezdrôtová sieť LAN IEEE 802.11 b/g/n a Bluetooth 5.2

Technické parametre

Čip mikrokontroléra: RP2040
Pamäť QSPI Flash: 2 MB
RAM: 256 kB
12-bitový ADC 500 kps
RTC / časovač so 4 budíkmi
Pripojenia: 2x 20 I/O pin strip, 30x GPIO, 16x PWM, micro-USB pre napájanie a prenos dát, 2x SPI, 2x I2C, 2x UART
3-kolíkový konektor ARM Serial Wire Debug (SWD).
Rozstup kolíkov: 2,54 mm
Napätie: 5VDC

Model: Raspberry Pi® Pico WH

: 256 kB

Dĺžka: 51.3 mm

Šírka: 21 mm

V: 3.9 mm

Napájanie: napájanie cez USB

Kategória výrobku: mikrokontrolér

Rozhranie: I²C
PWM
microUSB
SPI ™
UART

Na stiahnutie

Datasheet

Datasheet 2825613 Raspberry Pi® Pico WH mikrokontrolér Pico WH

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2825613 Raspberry Pi® Pico WH mikrokontrolér Pico WH

Popis

Raspberry Pi® Pico WH je malá, rýchla a všestranná doska, ktorá obsahuje čip mikrokontroléra RP2040 vyvinutý nadáciou Raspberry Pi Foundation.
Okrem dobre známych špecifikácií bezdrôtových jednopásmových pripojení Raspberry Pi® Pico 2,4 GHz ponúka Raspberry Pi® Pico WH predinštalovaný 40-kolíkový I/O kolík. Navyše je podporovaný Bluetooth 5.2, čo znamená, že bezdrôtovému prenosu dát už nič nestojí v ceste.

Čip mikrokontroléra RP2040 na doske
RP2040 je vybavený 133MHz dvojjadrovým procesorom Arm Cortex-M0+ s integrovanou 2 MB QSPI Flash pamäťou na ukladanie kódu a dát. Široká škála flexibilných I/O možností zahŕňa I2C, SPI a – jedinečne – Programmable I/O (PIO). Tieto podporujú nekonečné množstvo možných aplikácií.

Jednoduché programovanie
Ak chcete naprogramovať svoje Pico, jednoducho ho pripojte k počítaču/notebooku cez USB a preneste doň predtým stiahnutý súbor UF2. Programovanie sa vykonáva pomocou MicroPythonu alebo C/C++

Pre začiatočníkov aj pre expertov
Od ovládania zariadení až po ovládanie svetelného displeja vám Raspberry Pi® Pico ponúka technológiu, ktorá poháňa nespočetné množstvo každodenných operácií. Pico je pri programovaní v C a MicroPythone prispôsobiteľné rôznym použitiam a zručnostiam a začať je jednoduché ako pretiahnutie súboru.
Skúsení používatelia môžu využiť výhody rozsiahlych pripojení Raspberry Pi® Pico, vrátane SPI, I2C a ôsmich programovateľných I/O (PIO) na podporu vlastných periférií.
