Raspberry Pi® rozširujúci modul Debug Probe
EAN:
Označenie výrobcu:
Objednávacie číslo:
231 Ks
Počet
Celkom (11,37 € / kus)
11,37 €
bez DPH.

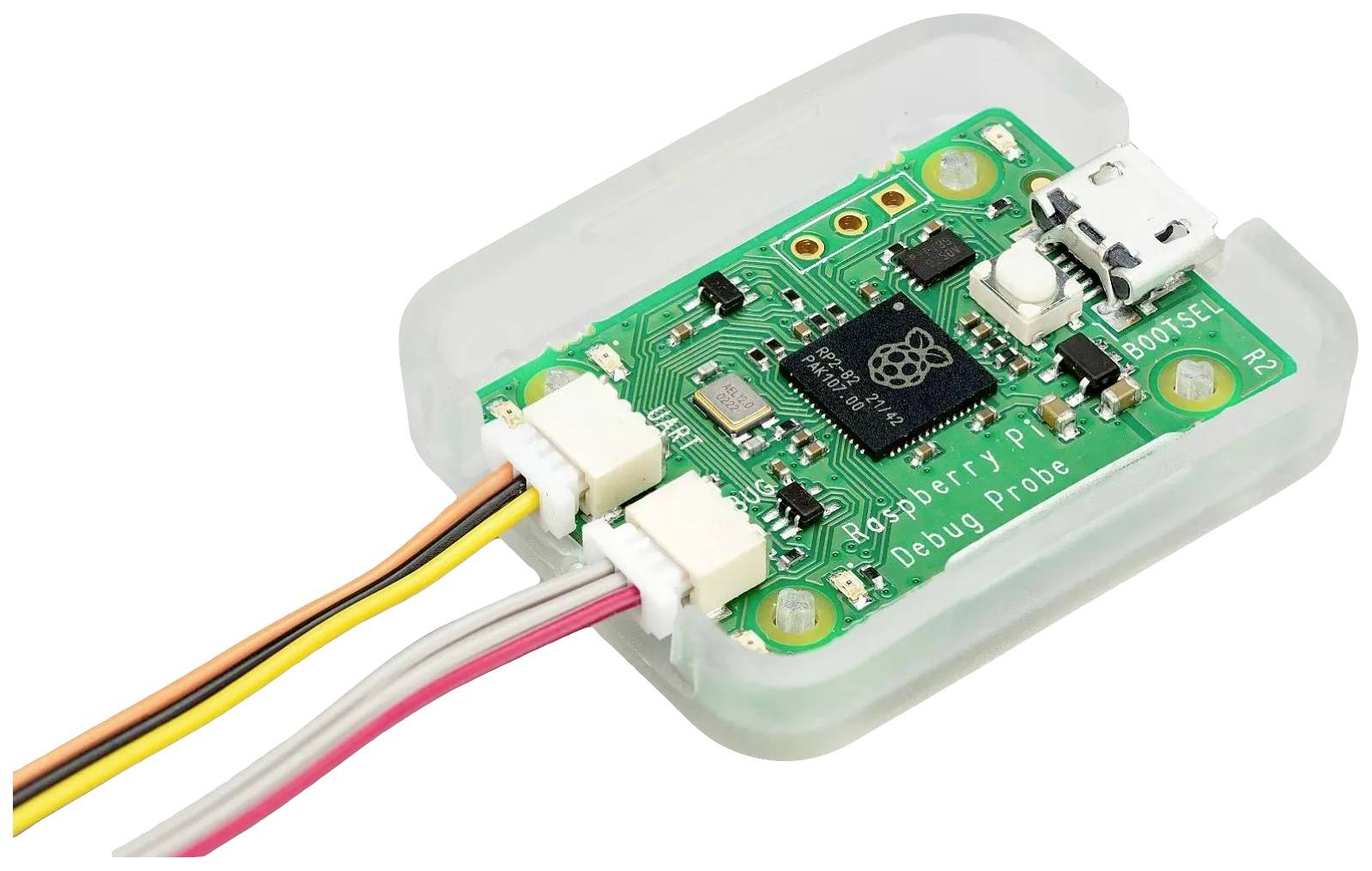

Raspberry Pi® Debug Probe
Hlavné benefity
- Ladiaci adaptér na nájdenie a analýzu chýb v softvéri mikrokontroléra
- Ideálne na skúmanie kódu pre Raspberry Pi Pico s mikrokontrolérom RP2040
Technické parametre
- Model
Raspberry Pi® Pico
- Prípojky externý
USB 2.0
- Dĺžka
32 mm
- Šírka
22 mm
- Výstupné napätie (min.)
3.3 V
- Obsah sady
vr. USB kábla
- Kategória výrobku
rozširujúci modul
- Architektúra
ARM Cortex-M0+
- Vhodný pre
Raspberry Pi®
- Rozhranie
USB
- Technológia
32-bit MCU
- Typ nástroja
debugger
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2793739 Raspberry Pi® rozširujúci modul Debug Probe
Popis
Kompletné ladiace hardvérové riešenie pre mikrokontroléry na báze Arm poháňané RP2040. Debug Probe s dvojvodičovým ladiacim mostom USB-to-serial a mostom USB-to-UART uľahčuje používanie zariadení ako Raspberry Pi Pico s radom hostiteľských platforiem vrátane PC, Mac a typických počítačov Linux. .
Kompletná súprava pre jednoduché ladenie plug and play
Raspberry Pi Debug Probe je kompletná súprava USB-to-Debug, ktorá poskytuje všetok potrebný hardvér a káble pre jednoduché ladenie plug-and-play bez spájkovania.
Má rozhranie sériového ladenia procesora (štandardne ladiace rozhranie Arm Serial Wire, ale môžu byť podporované aj iné rozhrania) a štandardné rozhranie UART. Obe rozhrania používajú 3-pinový ladiaci konektor Raspberry Pi, ako je popísané v špecifikácii Raspberry Pi 3-pin Debug Connector.
Raspberry Pi Debug Probe je súprava, ktorá obsahuje hardvér Debug Probe vo vlastnom plastovom obale spolu s USB káblom a tromi typmi ladiacich káblov, ktoré pokrývajú veľkú väčšinu prípadov použitia ladenia. Je navrhnutý tak, aby uľahčil ladenie a programovanie Raspberry Pi Pico a RP2040 s radom hostiteľských platforiem vrátane Windows, Mac a typických počítačov Linux, kde nie je hlavička GPIO na pripojenie priamo k sériovému portu UART alebo SWD Pico.
Zatiaľ čo Debug Probe je navrhnutý na použitie s produktmi Raspberry Pi, ponúka štandardné rozhrania UART a CMSIS DAP cez USB, takže ho možno použiť aj na ladenie mikrokontrolérov na báze ARM, ktoré majú port SWD s 3V3 I/O, alebo dokonca len ako kábel USB na UART. Pracuje s OpenOCD a ďalšími nástrojmi, ktoré podporujú CMSIS-DAP.
Debug Probe je založený na hardvéri Raspberry Pi Pico a prevádzkuje open source softvér Raspberry Pi Picoprobe. Firmvér sa aktualizuje rovnakým spôsobom ako firmvér Raspberry Pi Pico, čo uľahčuje udržiavanie zariadenia v aktuálnom stave s najnovším firmvérom alebo používanie vlastného firmvéru.
Tento text bol preložený strojovo.
Kompletná súprava pre jednoduché ladenie plug and play
Raspberry Pi Debug Probe je kompletná súprava USB-to-Debug, ktorá poskytuje všetok potrebný hardvér a káble pre jednoduché ladenie plug-and-play bez spájkovania.
Má rozhranie sériového ladenia procesora (štandardne ladiace rozhranie Arm Serial Wire, ale môžu byť podporované aj iné rozhrania) a štandardné rozhranie UART. Obe rozhrania používajú 3-pinový ladiaci konektor Raspberry Pi, ako je popísané v špecifikácii Raspberry Pi 3-pin Debug Connector.
Raspberry Pi Debug Probe je súprava, ktorá obsahuje hardvér Debug Probe vo vlastnom plastovom obale spolu s USB káblom a tromi typmi ladiacich káblov, ktoré pokrývajú veľkú väčšinu prípadov použitia ladenia. Je navrhnutý tak, aby uľahčil ladenie a programovanie Raspberry Pi Pico a RP2040 s radom hostiteľských platforiem vrátane Windows, Mac a typických počítačov Linux, kde nie je hlavička GPIO na pripojenie priamo k sériovému portu UART alebo SWD Pico.
Zatiaľ čo Debug Probe je navrhnutý na použitie s produktmi Raspberry Pi, ponúka štandardné rozhrania UART a CMSIS DAP cez USB, takže ho možno použiť aj na ladenie mikrokontrolérov na báze ARM, ktoré majú port SWD s 3V3 I/O, alebo dokonca len ako kábel USB na UART. Pracuje s OpenOCD a ďalšími nástrojmi, ktoré podporujú CMSIS-DAP.
Debug Probe je založený na hardvéri Raspberry Pi Pico a prevádzkuje open source softvér Raspberry Pi Picoprobe. Firmvér sa aktualizuje rovnakým spôsobom ako firmvér Raspberry Pi Pico, čo uľahčuje udržiavanie zariadenia v aktuálnom stave s najnovším firmvérom alebo používanie vlastného firmvéru.
Tento text bol preložený strojovo.
Prevedenie
- Formát: 22 mm × 32 mm
- USB na dvojvodičový most pre sériové ladenie (predvolene podporované Arm Serial Wire Debug)
- USB na UART Bridge
- Kompatibilné so štandardom CMSIS DAP
- Pracuje s OpenOCD a ďalšími nástrojmi, ktoré podporujú CMSIS-DAP
- Vyhovuje špecifikácii Raspberry Pi 3-pin Debug Connector
- Obsahuje kvalitné priehľadné plastové puzdro

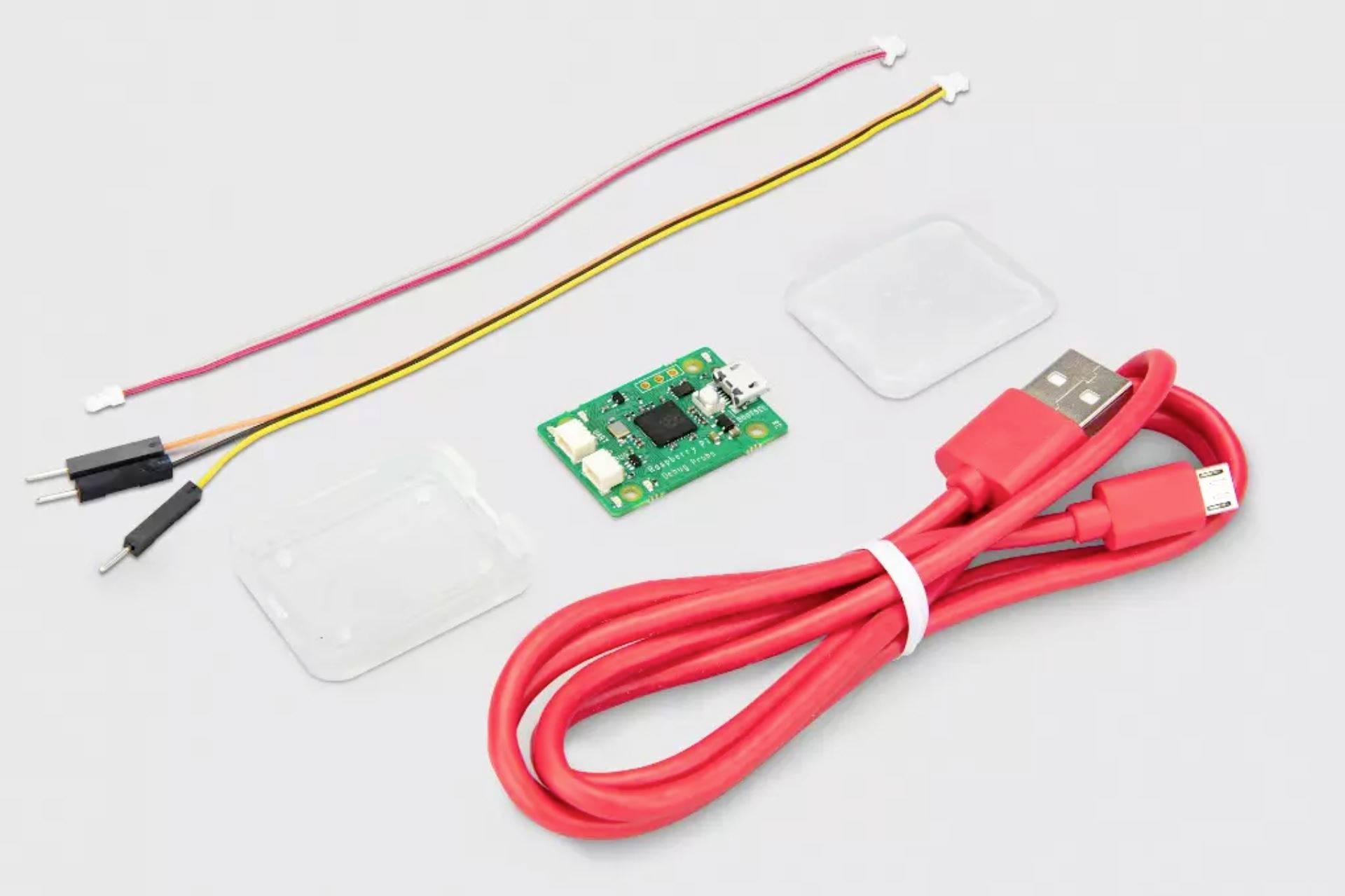

- Obsahuje USB kábel a tri ladiace káble: 3-kolíkový JST samec na 3-kolíkový JST samec; 3-kolíkový JST samec do 0,1" hlavičky (samica); 3-kolíkový konektor JST do 0,1" hlavičky (samec)
- Nominálne I/O napätie: 3,3V
