Name: Rohde R2-08.180.04 N/A čierna (d x š x v) 192 x 8 x 40 mm 1 sada
Brand: Rohde
SKU: 2344056
Availability: BackOrder

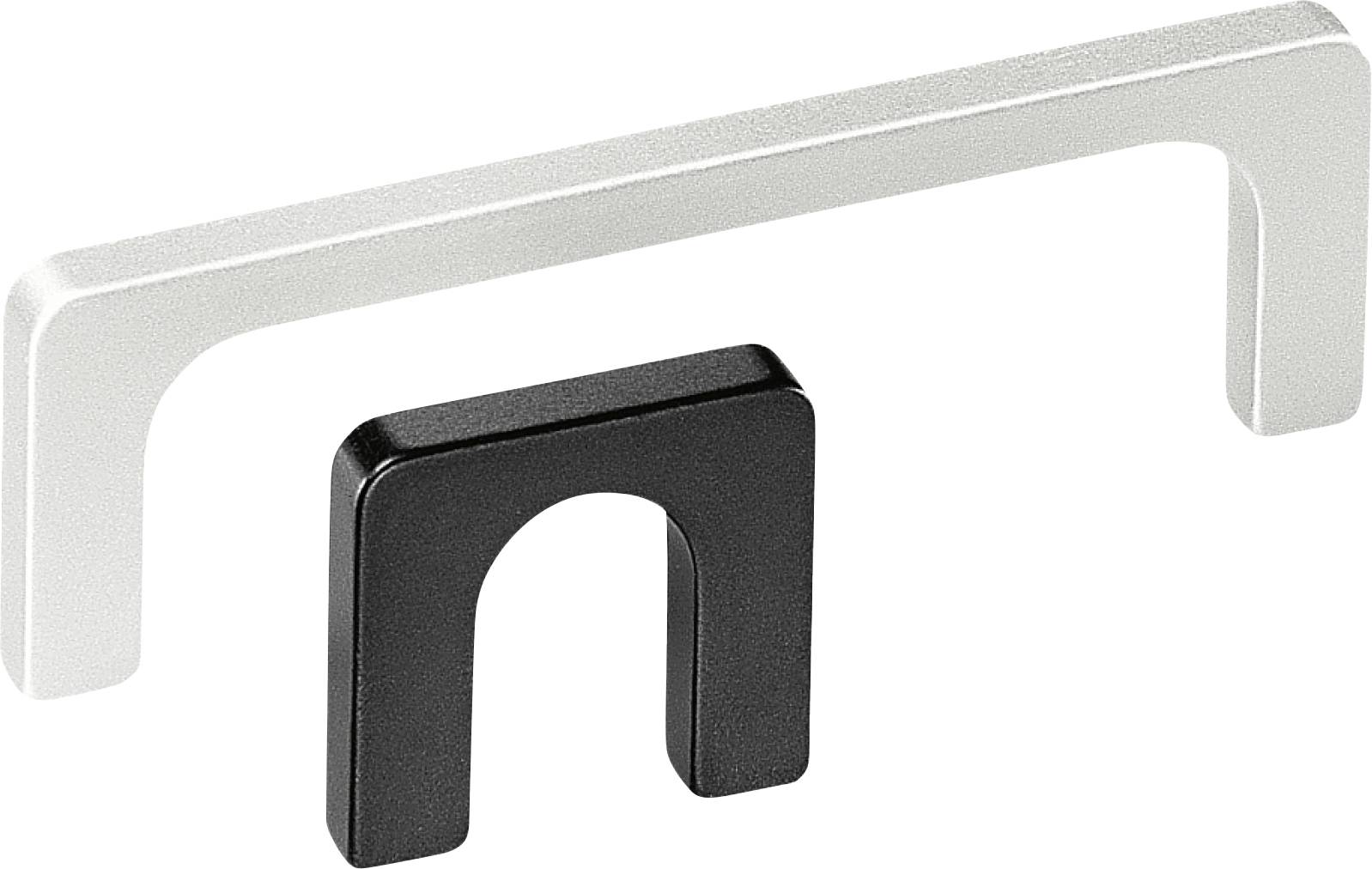

Dva úchyty, jeden biely, jeden čierny. Biely úchyt je podlhovastý a leží nad menším čiernym U-tvarovým úchytom.

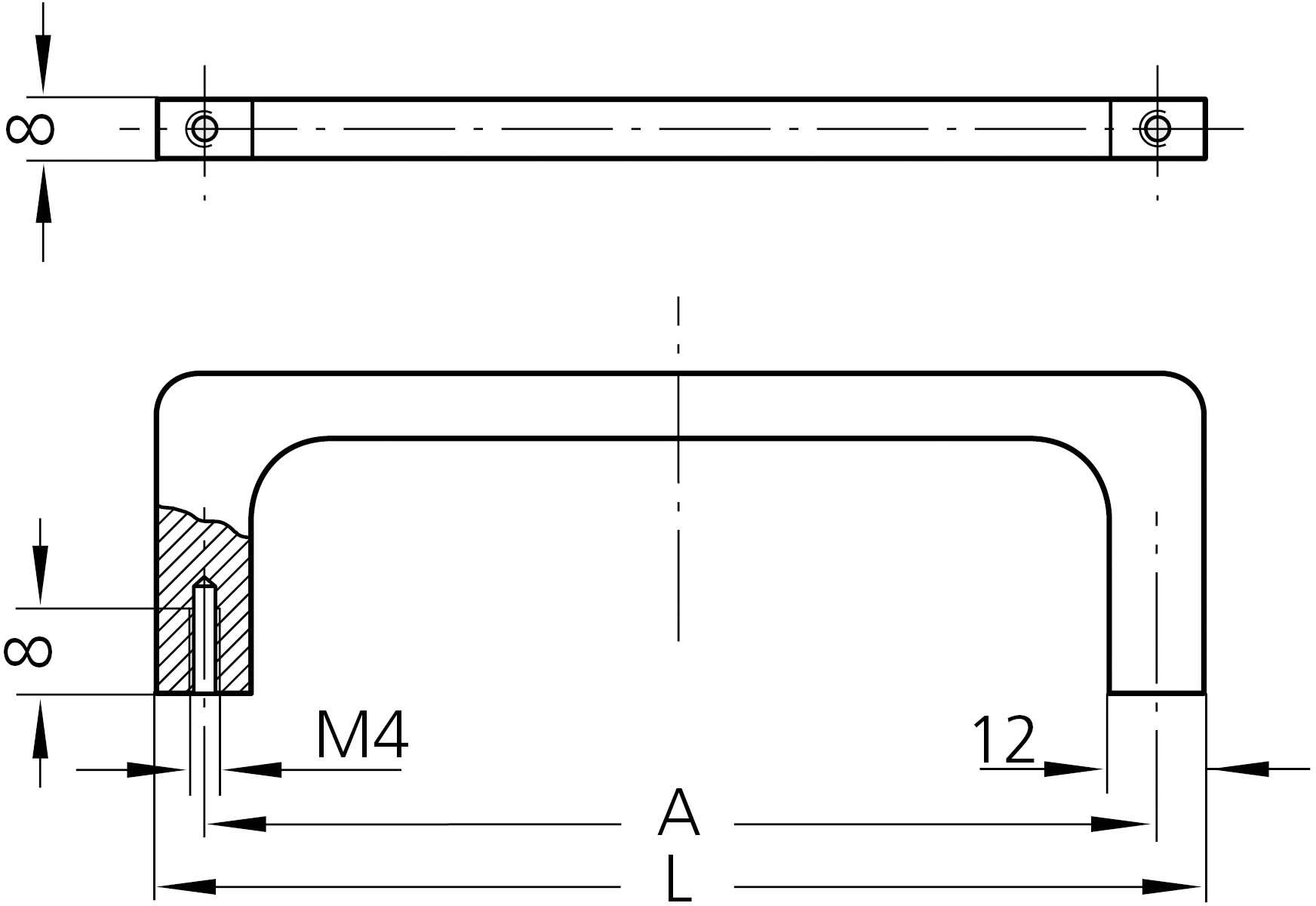

Technický výkres U-tvarového držadla. Rozmery: 8 mm šírka, veľkosť otvoru 'M4', 12 mm výška, 'A' a 'L' ako variabilné dĺžky.

1/2

Ilustračný obrázok

Kategória výrobku

rukoväť zariadenia

Materiál

hliník

Rozmer.

(d x š x v) 192 x 8 x 40 mm

Šírka

8 mm

40 mm

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Set(y)

Celkom (69,99 € / kus)

69,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Povrchová úprava: elox
Materiál (materiál): AlMgSi 0,5
Farba výrobcu: čierna
Spôsob montáže: vnútorný závit
Názov série: R2-08
Typ držadla (séria): Rukoväť séria R
Priemer otvoru: M4

Rozmer.: (d x š x v) 192 x 8 x 40 mm

Kategória výrobku: rukoväť zariadenia

Materiál: hliník

Šírka: 8 mm

V: 40 mm

Dĺžka: 192 mm

Rozostup dier: 180 mm

Farba: čierna

Obsah: 1 sada

Ø otvoru: 4 mm

Max. nosnosť: 500 N

Typ: R2-08.180.04

Na stiahnutie

Datasheet

Datasheet 2344056 Rohde R2-08.180.04 N/A čierna (d x š x v) 192 x 8 x 40 mm 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2344056 Rohde R2-08.180.04 N/A čierna (d x š x v) 192 x 8 x 40 mm 1 sada

Popis

Zvlášť všestranný a
elegantná séria pre
19 “stojany a zariadenia.

Materiál a povrch:
Profilový hliník AIMgSi 0,5;
vibračné brúsenie, matný povrch
a prírodné alebo čierne
eloxovaný.
Typ R1 a R2
Tieto sa líšia svojou šírkou a veľkosťou závitu, a preto sa môžu
Podmienky bývania prispôsobené
bude.
Typ R3
Na skrutkovú montáž
vpredu. Súčasťou dodávky
Skrutky valcov z nehrdzavejúcej ocele s
Šesťhranná objímka M5 x 45 DIN 912
a pozinkované samosvorné
Rohatkové orechy.

Tento text bol preložený strojovo.
