Name: Rohde RS-20.400.63 N/A čierna (d x š x v) 430 x 20 x 55.5 mm 2 ks
Brand: Rohde
SKU: 2344256
Availability: BackOrder

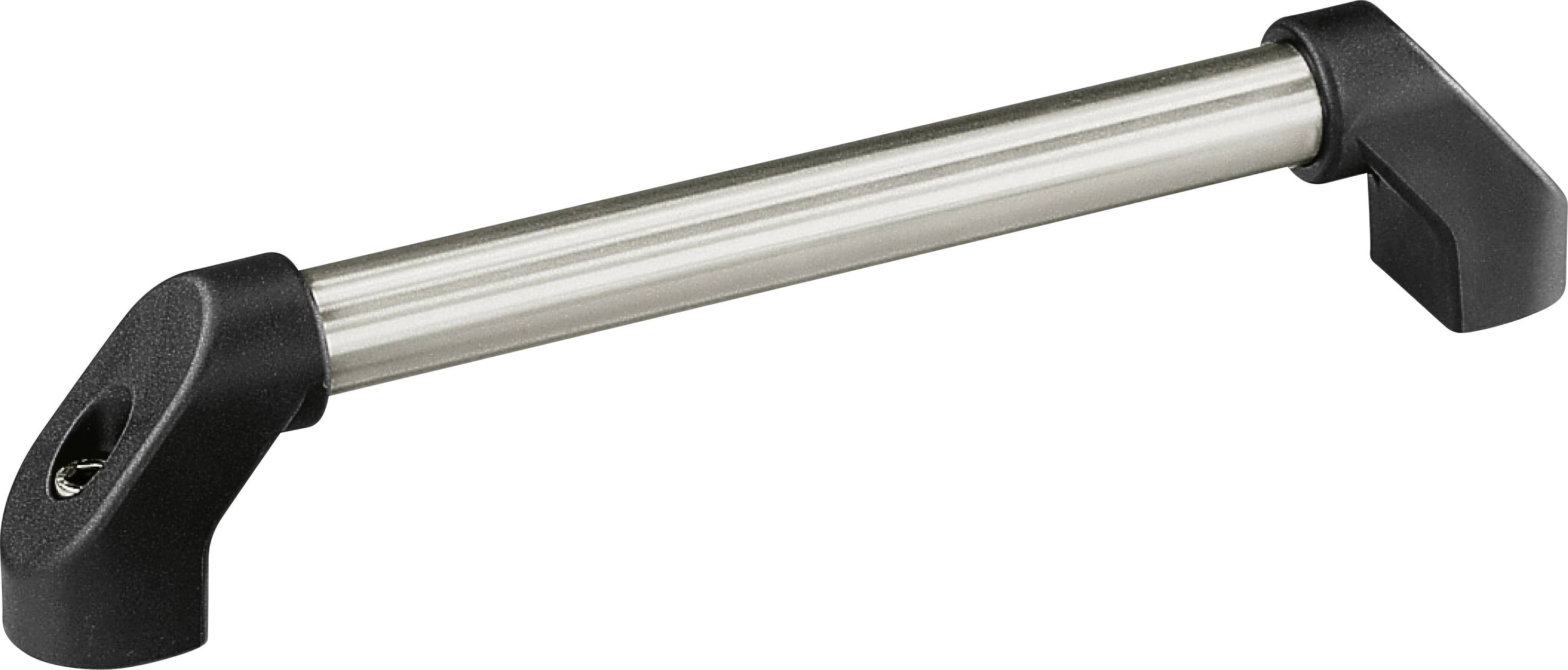

Kovový úchyt s čiernymi plastovými koncami. Vhodný pre zásuvky a dvierka skríň. Nenápadný, moderný dizajn.

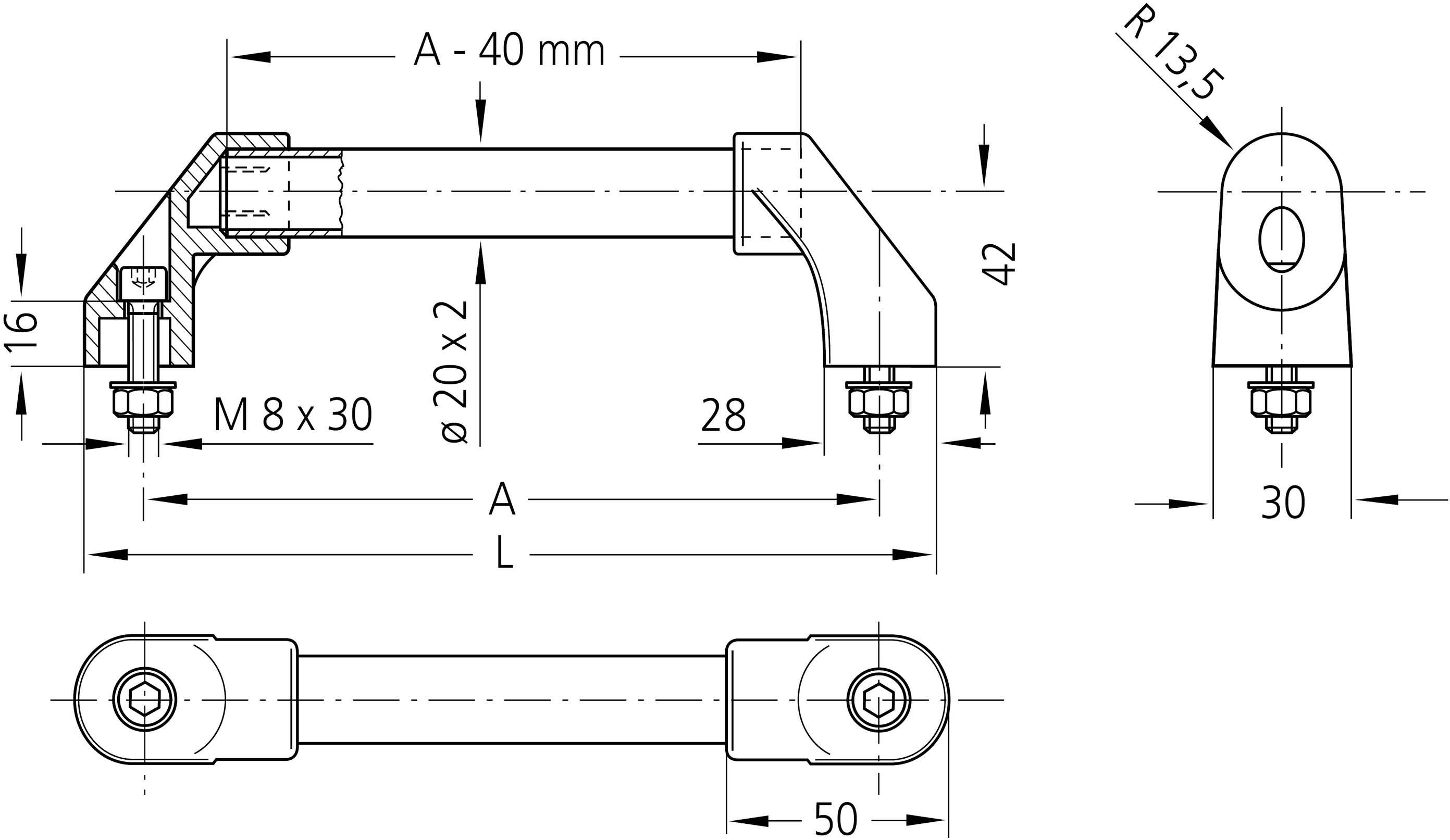

Technický výkres rukoväte s rozmermi v milimetroch: A - 40 mm, M 8 x 30, ø 20 x 2, R 13,5, 28, 42, 30, 16, 50.

1/2

Ilustračný obrázok

Kategória výrobku

prístrojová rukoväť

Materiál

hliník

Rozmer.

(d x š x v) 430 x 20 x 55.5 mm

Šírka

20 mm

55.5 mm

Datasheety: (PDF)

Čoskoro k dispozícii

Počet (Veľkosť balenia 2 ks)

Set(y)

Celkom (71,99 € / kus)

71,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Rukoväť stroja Rohde, zásuvná, vrátane upevňovacieho materiálu

Obsah: 2 ks.

Technické parametre

Variant prevedenia: B
Povrchová úprava: plastový povlak
Materiál (materiál): AlMgSi 0,5, PA6
Farba výrobcu: nohy a kobylka čierna
Spôsob montáže: c: okrúhly otvor
Názov série: RS-20
Typ držadla (séria): Séria držadiel RS
Priemer otvoru: M8

Rozmer.: (d x š x v) 430 x 20 x 55.5 mm

Kategória výrobku: prístrojová rukoväť

Materiál: hliník

Šírka: 20 mm

V: 55.5 mm

Dĺžka: 430 mm

Rozostup dier: 400 mm

Farba: čierna

Obsah: 2 ks

Ø otvoru: 8 mm

Max. nosnosť: 1000 N

Typ: RS-20.400.63

Na stiahnutie

Datasheet

Datasheet 2344256 Rohde RS-20.400.63 N/A čierna (d x š x v) 430 x 20 x 55.5 mm 2 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2344256 Rohde RS-20.400.63 N/A čierna (d x š x v) 430 x 20 x 55.5 mm 2 ks

Popis

Séria kľučiek RS
Séria variabilných rukovätí v Rohde-
Dizajn v 2 veľkostiach
pre stroj a
Výstavba závodu; obzvlášť
veľké vzdialenosti skrutiek
vhodné.

Materiál:
Zaobchádzajte s nohami a krycími krytkami
vyrobené z odolného polyamidu
PA 6, vystužená sklenenou guľou,
čierna, podobná RAL 9005,
polomatný, s jemnou štruktúrou. Spojovacie rúrky vyrobené z hliníka,
AIMgSi 0,5.
Konštruktívne výhody:
Rukoväte nožičiek majú im
Prijímacia oblasť potrubia 4 upínacie pásy; pri stlačení
Okrúhle rúrky sú zoškrabané
a zaistiť dokonalé prispôsobenie.
Vykonanie A:
Pripojovacie potrubie uzemnené a
prírodná farba eloxovaná.
Verzia B:
Pripojovacia rúrka s vlnitou
Plastový povlak.
Verzia C:
Pripojovacie potrubie čierne
práškovo lakované s jemnou štruktúrou.

Tento text bol preložený strojovo.
