Schabus 300949 Sklopný plavákový spínač

Čierny konektor s nástavcom kábla a závitom. Text: 'LAPP OLFLEX smart 108, 2,5 metra – 2x 0,5 mm²'.

Kabelový konektor LAPP ÖLFLEX smart 108, čierny, 2,5 metra, prierez 2x0,5 mm², vhodný pre flexibilné aplikácie v elektrotechnike.

"Spínač (n.o.)" a "Rozpínač (n.c.)" ukazujú elektrické spínacie mechanizmy. Hore: Kontakt sa uzatvára; Dole: Kontakt sa otvára.

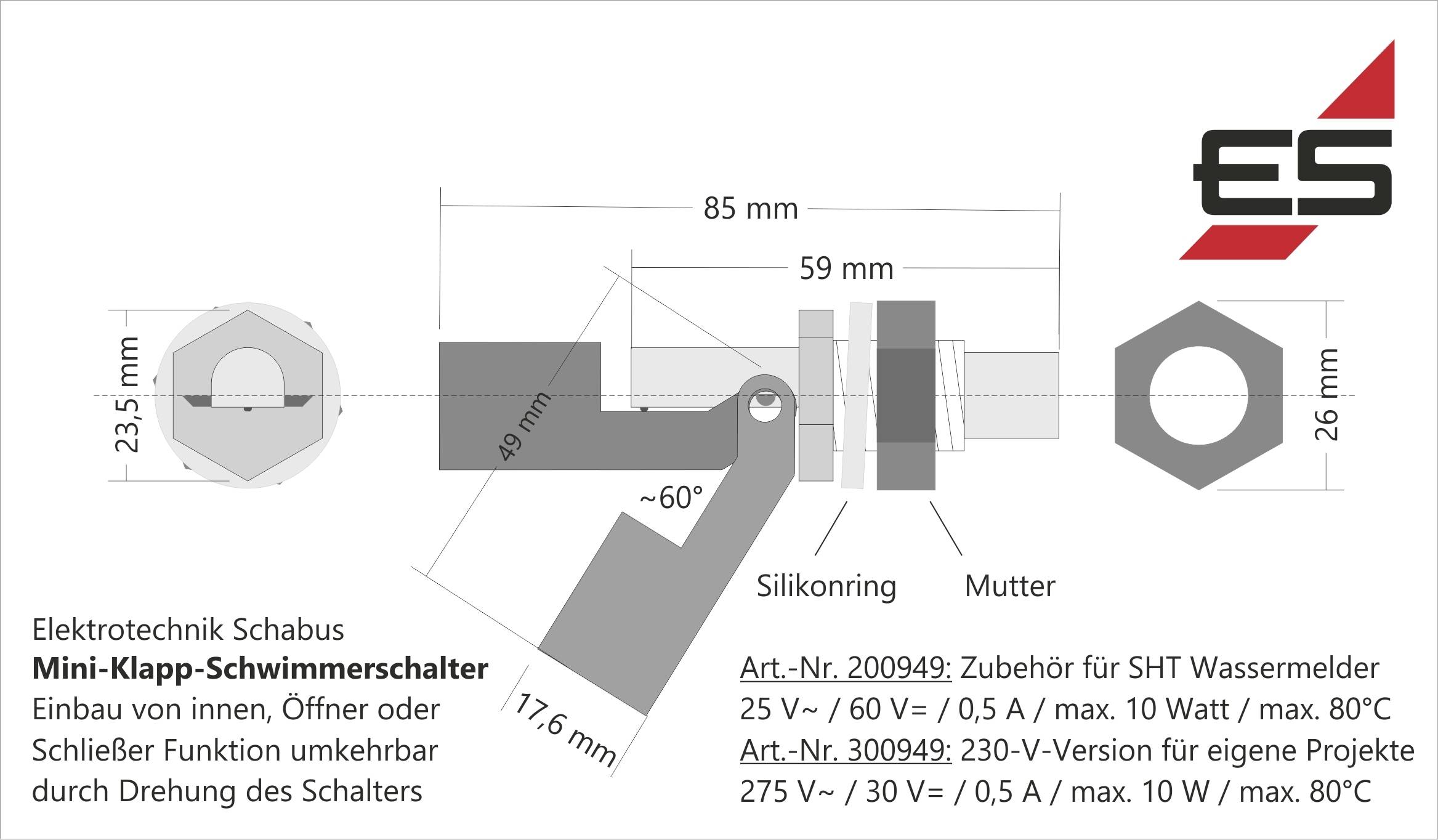

Technický výkres mini sklápacieho plavákového spínača od spoločnosti Elektrotechnik Schabus. Rozmery, súčasti ako silikónový krúžok, matica. Pokyny na montáž a katalógové čísla.

1/4

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

28 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (26,01 € / kus)

26,01 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Skladací plavákový spínač 230 voltov

Plastový materiál (PP a ABS)
Dĺžka kábla 2,5 m (2 x 0,5 mm²) Ölflex 108
Normálne zatvorené (NC) / Normálne otvorené (NO) - Reverzácia plavákového spínača poskytuje funkciu spätného kontaktu
Vhodné pre všetky kvapaliny s hustotou minimálne 0,7 g/cm³, napr. B voda, vykurovací olej, nafta, rastlinný olej, mazacie oleje atď

Technické parametre

Elektrické pripojenie: 2,5 m LAPP Ölflex smart 108 (2x 0,5 mm²)
Veľkosť závitu: M16 x 1,5
Vonkajší Ø závitu: 16 mm
Všetky nástavce Ø 12 mm.
Ø tesniaceho krúžku: 24 mm
Celková dĺžka bez kábla: cca 85 - 86 mm, montážna hĺbka 57 - 58 mm
Spínacia funkcia: normálne zatvorené (NC) / normálne otvorené (NO)
Spínané napätie: 230 V~ AC / 30 V= DC
Spínací prúd / záťaž: max 0,5 A / max 10 wattov
Teplotný rozsah: -20°. . . maximálne 80 °C
Ochranný druh IP67
hustota v. Stredná: min 0,7 g/cm³
Tlak: Beztlakový
Montážna poloha: horizontálna

Kategória výrobku: Sklopný plavákový spínač

Spôsob montáže: horizontálne

Prevádzkové napätie: 230 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627042 Schabus 300949 Sklopný plavákový spínač

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627042 Schabus 300949 Sklopný plavákový spínač

Popis

Sklopný plavákový spínač z plastu (PP a ABS) je spoľahlivý, bezúdržbový a bez opotrebovania a možno ho namontovať „zvnútra“ do nádrže, kanistra a pod. Tento spínač je vyrobený spoločnosťou ES: Jazýčkový kontakt je prispájkovaný na vysokokvalitný kábel a zaliaty spolu s Wepuranom® v šachte. Pri 230 voltovej verzii, ktorá nie je primárne určená na použitie s detektormi vody Schabus, napr. B. priamo spína 230 V relé v poistkovej skrinke.
230-voltový sklopný plavákový spínač možno použiť len v obvodoch, ktoré sú chránené prúdovým chráničom.

Tento text bol preložený strojovo.
